Este artículo cubre los siguientes temas:
Finalidad
La aplicación Reemplazar Dispositivo permite reemplazar dispositivos KNX en un proyecto sin perder las propiedades del dispositivo. Esto es posible para dispositivos con funciones similares, independientemente del fabricante.Los casos de uso más comunes son:
- Ampliación: Una función de dispositivo existente será ampliada, por ejemplo, con dos canales adicionales.
- Reemplazo: Un dispositivo original ya no está disponible por lo que debe ser reemplazado por un dispositivo funcionalmente equivalente del mismo fabricante o de uno diferente.
Activación
Siga estas instrucciones para activar la app en ETS:
- Comprar una licencia de reemplazo de dispositivo de MyKNX
- Active la licencia como se explica aquí
- No se necesita instalar ningún archivo *.etsapp adicional
Uso de la aplicación Replace Device en ETS
Se seguirán los siguientes pasos para un reemplazo del dispositivo:
1. Seleccione el dispositivo a reemplazar
Seleccione al menos un dispositivo a reemplazar (es decir, dispositivo original) y invoca la aplicación. Para poder realizar un reemplazo de varios dispositivos de una sola vez, todas las aplicaciones de los dispositivos deben ser idénticas. Si no es así, entonces el proceso se repetirá respectivamente.

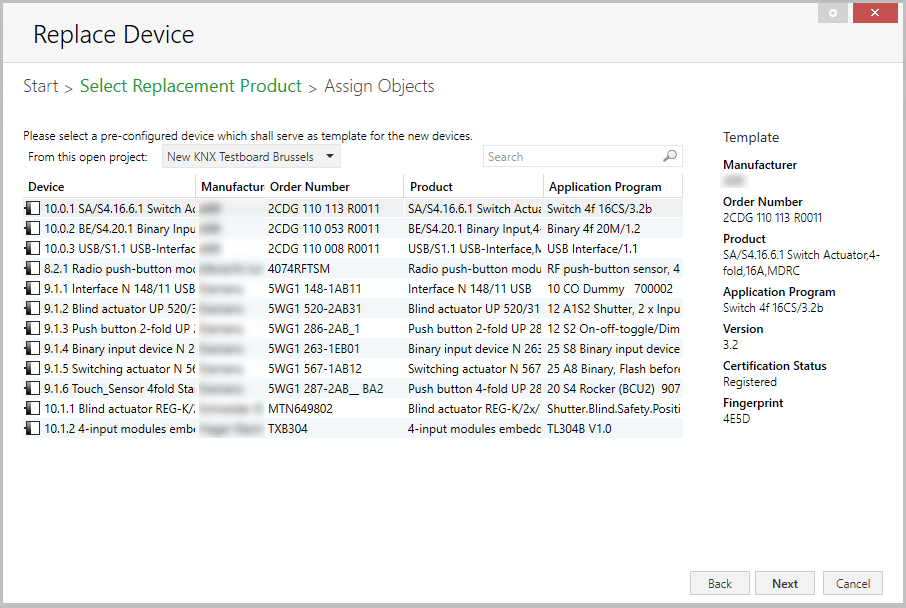

2. Seleccionar una plantilla
Una vez seleccionado el dispositivo haga clic en 'Siguiente'. Esto abre el diálogo de selección de reemplazo que permite seleccionar un nuevo dispositivo de la lista (el dispositivo de reemplazo que se utilizará como plantilla). Esto se utilizará para reemplazar los dispositivos originales seleccionados en el punto 1 por el dispositivo de reemplazo.
Todos los dispositivos de cualquier proyecto abierto se muestran aquí. Los dispositivos del proyecto actualmente abierto se muestran por defecto. Para cambiar el proyecto, haga clic en el menú desplegable 'Desde este proyecto abierto'. El campo de búsqueda permite buscar dispositivos de reemplazo.
La siguiente lógica se utiliza para mostrar los dispositivos en la lista:
- El dispositivo original seleccionado también se muestra (el destino y el origen son idénticos; utilice caso: canales de intercambio A <-> B).
- Los dispositivos sin un programa de aplicación no se muestran (p. ej., suministros de energía).
- Dispositivos con objetos de colección no se muestran.
- Si los dispositivos originales tienen objetos de grupo, los dispositivos de reemplazo también deben tener objetos de grupo.
- Si los dispositivos originales no tienen ningún objeto de grupo, los dispositivos de reemplazo no necesariamente tienen que estar sin objetos de grupo. Si lo han hecho, no se les asignará.

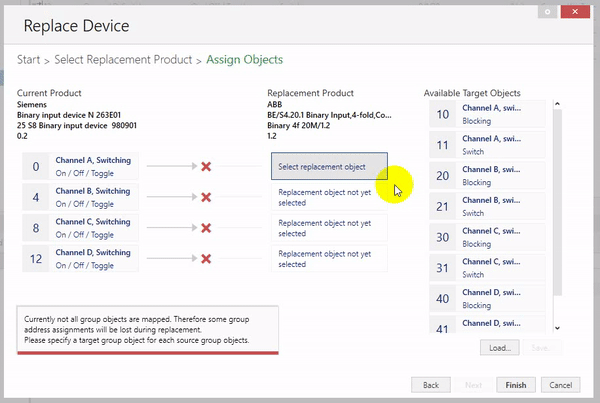

3. Definir las asignaciones (mapeo)
Hacer la asignación de objetos de grupo entre el original y el dispositivo de reemplazo en el asistente y haga clic en 'Finalizar'.
Los objetos de grupo que se muestran aquí requieren mapeo (es decir, sólo objetos de grupo visibles con al menos una dirección de grupo asignada). El mapeo se puede realizar haciendo clic en el 'Objeto de reemplazo' y luego en el correspondiente 'Objeto de destino disponible'. Una vez que el mapeo es de un Objeto de Grupo haya terminado, el icono se muestra en el 'objeto de destino disponible'. Para eliminar el mapeo, uno tiene que hacer clic en el icono
en el 'Objeto de reemplazo'. Se aplican las siguientes condiciones:
- Cada objeto de grupo original puede ser vinculado con un máximo de un objeto de grupo de reemplazo.
- Los objetos originales y los objetos de grupo de reemplazo deben tener el mismo tamaño de bits.
Plantillas de archivo
Cualquier mapeo completado puede ser guardado como una plantilla por dispositivo haciendo clic en el botón 'Guardar'; puede, más adelante, ser cargado como una plantilla a través del botón 'Cargar'.
Las plantillas de archivo contienen varias secciones, cada una de las cuales tiene un mapeado entre el Objeto de Grupo original y un Objeto de Grupo de reemplazo.
La lógica para un mapeo de un archivo es independiente de la del mapeo automático. Si se encuentra una coincidencia en el archivo de un objeto de grupo que debe ser reemplazado, se asigna automáticamente. De lo contrario, el campo permanecerá en blanco y se asignará manualmente.
En principio, cualquier plantilla se puede utilizar para cualquier dispositivo de reemplazo, independientemente de si el mapeo tiene o no sentido.
Información previa
Propiedades del dispositivo
Las siguientes propiedades del dispositivo se tienen en cuenta durante el reemplazo:
- Producto, incluyendo comentarios y notas de instalación
- Edificio/Función (si existen)
- Dirección de línea e individual; la marca de dirección se restablece
- Objetos de grupo visibles, incluyendo propiedades (prioridad, tipo de datos) y direcciones de grupo vinculadas
La configuración del parámetro no se incluye aquí debido al gran número de parámetros posibles, que no permite una asignación significativa (o que el usuario pueda hacerlo manualmente). Esto se puede hacer más tarde automáticamente utilizando la función integrada Parámetros de transferencia y banderas.
Dispositivos con plug-ins
Si la asignación de los objetos de grupo a las direcciones de grupo de un dispositivo plug-in es nativamente posible en el propio ETS (y no ocurre en el diálogo de plug-in), entonces también es posible sustituir los dispositivos por plug-ins y este es en realidad el único criterio para dichos dispositivos.
Detalles del Mapeo
ETS hace que la asignación del dispositivo de reemplazo al original automáticamente si los siguientes elementos de Grupo Objetos coinciden en ambos dispositivos (original/reemplazo):
- Número
- Nombre
- Función del objeto
- Tamaño Bit
Por supuesto, las asignaciones también se pueden cambiar más adelante.
En el caso de que la asignación automática no pueda llevarse a cabo correctamente, el usuario deberá hacerlo manualmente. El reemplazo no se limita a dispositivos de un fabricante. También es posible sustituir los dispositivos del fabricante A por los del fabricante B.
