Con esta aplicación es posible comparar dispositivos de un proyecto ETS con sus representantes físicos en la instalación KNX real. De esta manera, pueden compararse dispositivos individuales, líneas completas y/o áreas (o incluso todo el proyecto ETS). El caso de uso más importante es comprobar las diferencias funcionales (por ejemplo debidas a manipulación/cambios por parte de terceros) en la instalación, por ejemplo en caso de una reclamación de garantía. Otro caso de uso es comprobar que se hayan realizado las modificaciones necesarias, por ejemplo en el contexto de una actualización relacionada con la seguridad.
¿Qué dispositivos pueden compararse?
En principio, puede compararse cualquier dispositivo registrado/certificado con al menos un Programa de Aplicación 'integrado', es decir, una bobina KNX o un conector KNX no pueden compararse. Hay, sin embargo, una excepción: los dispositivos con un plug-in 'multi-pass' no pueden compararse nunca.
Detalles técnicos
Una vez ETS haya puesto en marcha un dispositivo, todos los datos de configuración necesarios, conocidos como 'imagen de memoria' (o simplemente 'imagen') se descargan en la memoria del dispositivo. Esta aplicación tiene la funcionalidad integrada para leer las imágenes de memoria de los dispositivos (es decir, para reconstruir la 'imagen de memoria'), para lo cual sigue un proceso de dos pasos:
- Paso 1 - Comparación básica
- Paso 2 - Comparación mejorada
Paso 1 - Comparación básica
Se lee la siguiente información del dispositivo físico en la instalación y se compara con el dispositivo del proyecto ETS:
- su versión de máscara (también conocida como 'descriptor de dispositivo')
- el ID del programa de aplicación cargado actualmente
- el estado de carga del programa de aplicación actualmente cargado
Si la comparación básica falla, no se realizará la comparación mejorada. La comparación básica falla cuando:
- La Versión de Máscara es desconocida para ETS.
- La Versión de Máscara no coincide o no está en la lista de compatibilidad.
- El ID del programa de aplicación no coincide, es decir, la combinación de ID de Fabricante + Tipo de Dispositivo + Versión del Dispositivo no coincide.
- El estado de carga del programa de aplicación está fijado como 'No cargado'.
Si un dispositivo tiene más de un programa de aplicación, esto se aplica a todos ellos.
Paso 2 - Comparación mejorada
La aplicación crea dos imágenes de memoria: una basada en la información encontrada en el proyecto ETS y la otra basada en la información leída del dispositivo físico. Seguidamente, la aplicación compara ambas imágenes de memoria y genera una lista con las diferencias (si las hay).
No obstante, una diferencia no implica necesariamente un cambio funcional y/o una manipulación del dispositivo.
Ejemplo: El usuario puede modificar un valor por defecto de escena cargado a través de ETS (durante la ejecución), lo cual debe considerarse una manipulación 'permitida'.
Activación
Siga estas instrucciones para activar la aplicación:
- Compre una licencia de MyKNX
- Active la licencia como se explica aquí
- No se necesita instalar ningún archivo *.etsapp adicional
Use la aplicación de comparación de dispositivos en ETS

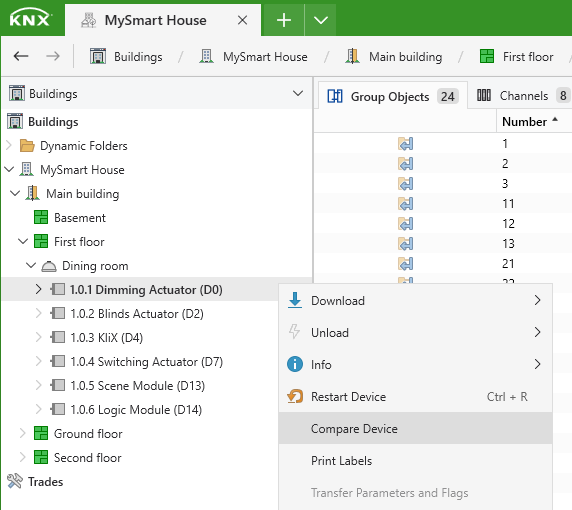

La función puede invocarse en el menú contextual desde uno o múltiples dispositivos. Puesto que la aplicación lee los datos a través del bus, al usarla se mostrarán las operaciones en la barra lateral (una por dispositivo).
Las diferencias encontradas se muestran por dispositivo en la pantalla de resultados.
Con el botón Actualizar estado de programación es posible hacer que el dispositivo físico de la instalación vuelva a coincidir con el dispositivo del proyecto.
Este botón afectará a todos los dispositivos de la lista.
Acerca de las banderas de programación (en el proyecto ETS):
- la aplicación reinicia (si es necesario) los respectivos indicadores de descarga en caso de divergencia entre el dispositivo físico y el dispositivo del proyecto ETS.
- la aplicación define (si es necesario) los respectivos indicadores de descarga en caso de coincidencia entre el dispositivo físico y el dispositivo del proyecto ETS.
En resumen, hay tres resultados diferentes posibles para un dispositivo de un proyecto tras la comparación:
- El resultado puede evaluarse: mostrado en color verde o rojo.
- El resultado no puede evaluarse: mostrado en color amarillo.
- Ningún resultado porque el dispositivo no puede o ni siquiera debe compararse. (aparece como una advertencia)
