Automatische Erstellung von Filtertabellen:
Bei der Projekterstellung setzt die ETS automatisch die Filtertabellen aller beteiligten Koppler pro Gruppenadresse.
Beispiel:
Wenn die Gruppenadresse 'A' ein Kommunikationsobjekt eines Geräts in Linie 1.1 und ein Kommunikationsobjekt eines Geräts in Linie 15.15 verbindet, sind die beteiligten Linienkoppler 1.1.0, Bereichskoppler 1.0.0, Bereichskoppler 15.0.0 und Linienkoppler 15.15.0. Die ETS wird die Filtertabellen dieser vier Koppler automatisch erstellen (nicht herunterladen!). Wenn ein Kommunikationsobjekt eines Geräts in Linie 1.2 später zur Gruppenadresse 'A' hinzugefügt wird, aktualisiert die ETS auch die Filtertabelle des Linienkopplers 1.2.0.
Hintergrundinformationen:
Beim Herunterladen eines Couplers berechnet ETS die Gruppen-Adress-Filtertabelle basierend auf der aktuellen Nutzung von Gruppenadressen im Projekt. Immer wenn sich diese Nutzung ändert (z.B. wenn neue Gruppenadressenverbindungen erstellt oder bestehende entfernt werden), bewertet die ETS die möglichen Auswirkungen auf die Koppler des Projekts und setzt das GRP-Programmierkennzeichen auf den Kopplern zurück, die eine Aktualisierung ihrer Filtertabelle benötigen. Dies informiert den Benutzer über die Notwendigkeit, diese Koppler erneut herunterzuladen, damit die neuesten Änderungen korrekt funktionieren.
In einigen Fällen sind nicht alle Kommunikationsgeräte in der KNX Installation als Geräte im ETS Projekt modelliert. Daher ist die ETS möglicherweise nicht in der Lage, diese Geräte und ihre Gruppenadressenverbindungen bei der Berechnung der Filtertabelle für die Koppler zu berücksichtigen. In solchen Szenarien muss der Installateur manuell sicherstellen, dass die erforderlichen Gruppenadressen in das Netzwerksegment weitergeleitet werden, in dem sich dieser Kommunikationspartner befindet (z.B. ein Visualisierungstool). Dies war zeitweise gängige Praxis, wenn Busschnittstellen in der ETS nicht modelliert waren und der Installateur wegen der vielen Nachteile keine sogenannten Dummy-Geräte verwenden wollte. Um die Filtertabelle manuell zu steuern, verwenden Sie "Weiterleiten (Nicht filtern)".
Abschaffung der manuellen Manipulation der Filtertabelle:
Im Rahmen unserer ständigen Bemühungen, die ETS zu verbessern, werden wir die manuelle Bearbeitung von Filtertabellen überflüssig machen. Diese Entscheidung wurde getroffen, weil manuelle Änderungen zu Sicherheitsrisiken und einer geringeren Projektübersicht führen können. Die automatisierte Verwaltung sorgt für mehr Genauigkeit, Sicherheit und Projektklarheit.
Betroffen davon: ETS 6.3.0 und höher
Was bedeutet das?
Die manuelle Manipulation von Filtertabellen wird nicht mehr verfügbar sein und nicht mehr unterstützt.
Dies bedeutet, dass:
- Keine Unterstützung mehr für die Einstellung der Gruppenadresse auf "Weiterleiten (Nicht filtern)"
- Keine Unterstützung mehr für das Hinzufügen einzelner Gruppenadressen und Blöcke von Gruppenadressen zu einem Teilnetzsegment
Was wird noch unterstützt?

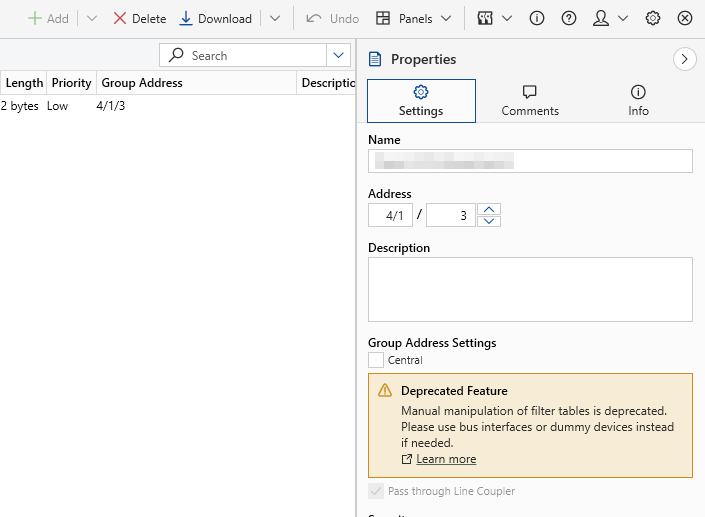

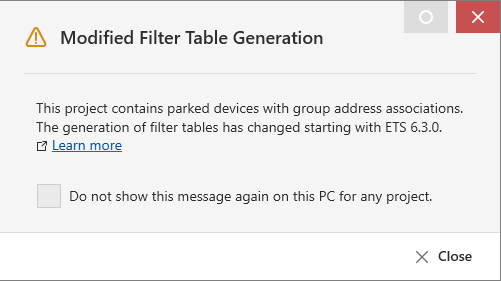

Bestehende Projekte mit manuellen Filtertabellen können weiterhin in der ETS bearbeitet werden, aber unter"Seitenleiste Eigenschaften" wird eine Meldung über die Veralterung angezeigt und beim Öffnen des Projekts erscheint ein Warndialog
Aktuelle Best Practices für die Visualisierung:
Anstatt Filtertabellen direkt zu manipulieren, sollten Sie die folgenden Optionen in Betracht ziehen:
1. Bus-Schnittstellen verwenden:

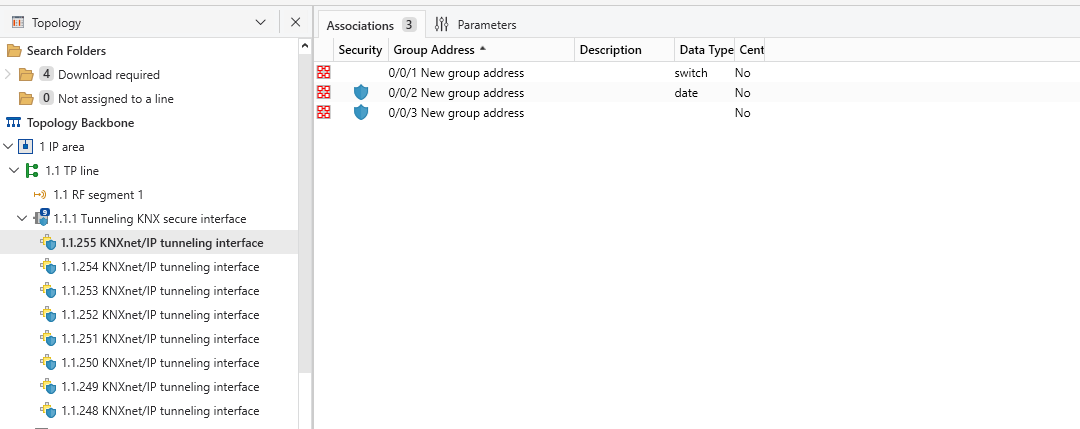

-Die Bus-Schnittstellen sind in der ETS modelliert, daher können Sie die gewünschten Gruppenadressen per Drag 'n' Drop auf die jeweiligen Tunneling-Schnittstellen ziehen, ein Beispiel dafür ist unten abgebildet, woraufhin die Gruppenadressen in die Filtertabelle der jeweiligen Koppler aufgenommen werden.
In diesem Artikel finden Sie eine umfassende Anleitung zur effektiven Integration und Verwaltung von Busschnittstellen.
2. Verwendung eines Dummy-Geräts:
- Fügen Sie ein oder mehrere Dummy-Geräte zu der Linie hinzu, an die das Visualisierungssystem angeschlossen ist.
- Konfigurieren Sie die Geräteparameter so, dass die erforderlichen Kommunikationsobjekte enthalten sind.
- Weisen Sie die erforderlichen Gruppenadressen zu, um die Kommunikation zu erleichtern.
Filtertabelle Vorschau:
Vor dem eigentlichen Download ist es möglich, die virtuellen Filtertabellen zu überprüfen. Dies kann über das Kontextmenü des Kopplers erfolgen.
Geräteinformationen:
Liest die zuletzt heruntergeladene Filtertabelle aus dem Speicher des Kopplers aus. Dies kann über das Kontextmenü des Kopplers erfolgen.
