Mit der Projektüberprüfungsfunktion können mehrere Projektüberprüfungen mit Hilfe eines Assistenten durchgeführt werden. Der Assistent für Projektüberprüfung führt Sie durch den Prozess der Überprüfung Ihres Projekts auf gängige KNX-Planungs- und Projektierungsregeln.
Dies ist ein Offline-Test. ETS benötigt keine Verbindung zum Bus.

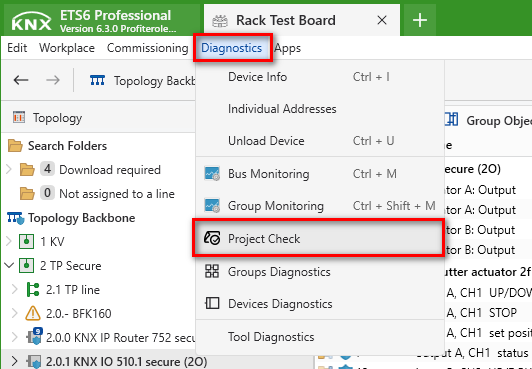

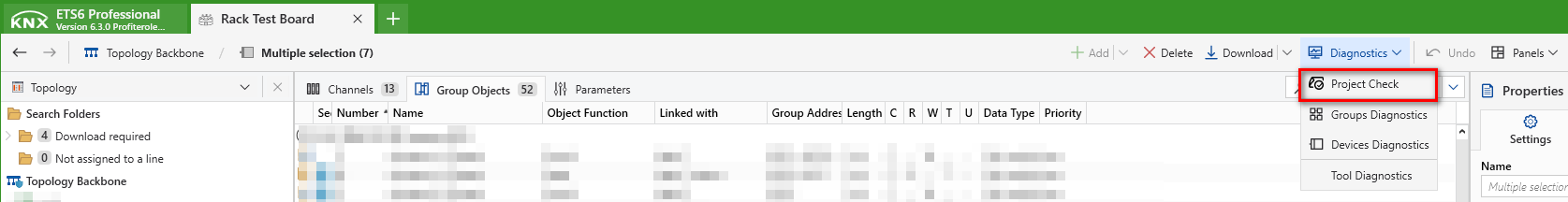

Die Projektprüfung kann über die 3 Punkte in der Symbolleiste aufgerufen werden.
Es gibt 5 verschiedene Ebenen, die in einem Projekt geprüft werden.
- Geräteüberprüfung
- Gruppenadressenüberprüfung
- Topologieüberprüfung
- Produktinformationen überprüfen
- Prüft nach Projekten, die aus früheren ETS-Versionen importiert wurden

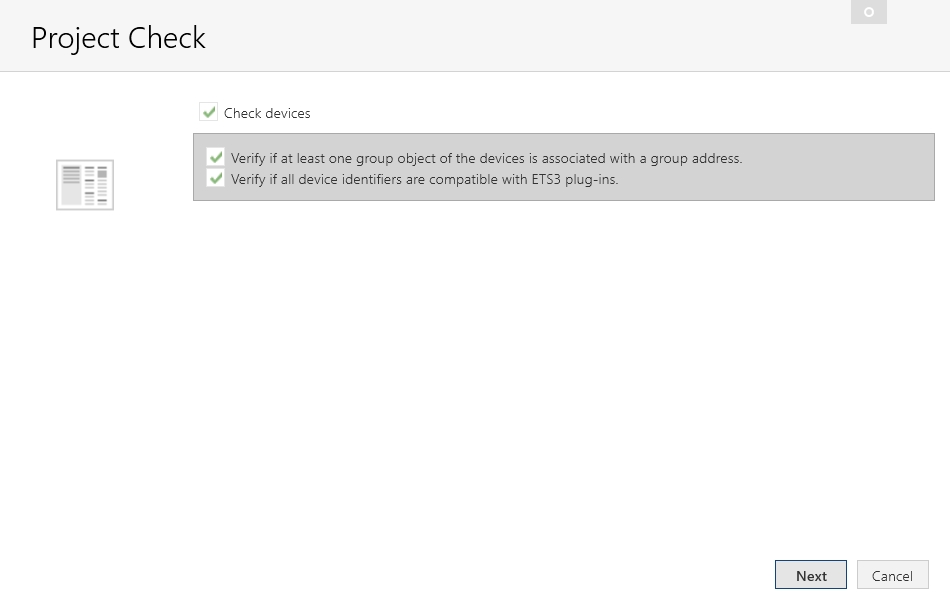

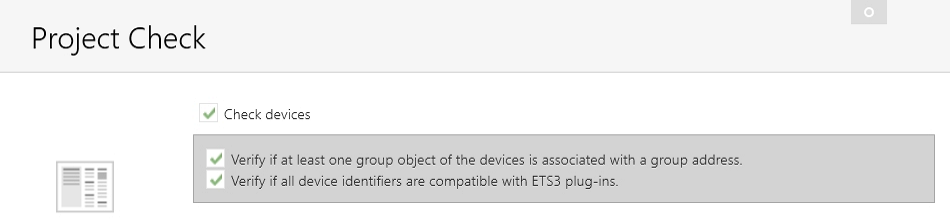

Geräte-Überprüfung
Was überprüft die Geräteprüfung?
- Ob mindestens ein Kommunikationsobjekt eines Geräts mit einer Gruppenadresse verbunden ist
- Ob alle Gerätebezeichner kompatibel zu ETS3-Plugins sind

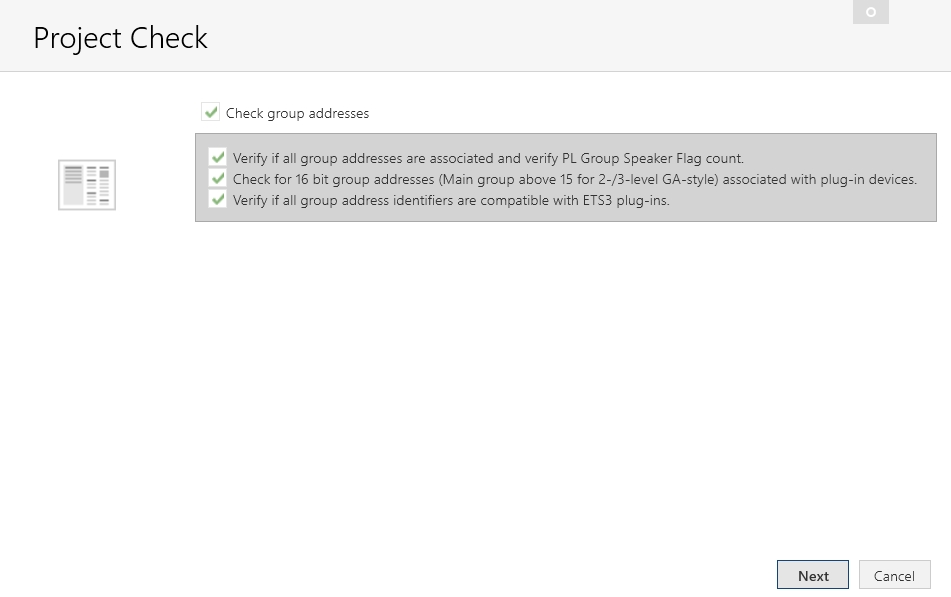

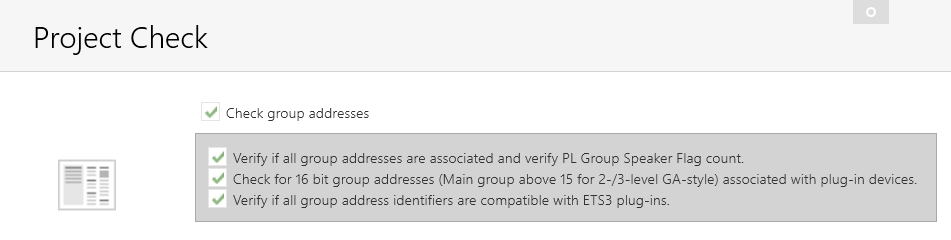

Gruppenadressenüberprüfung
Was überprüft die Gruppen-Adresseprüfung?
- Ob alle Gruppenadressen verwendet werden (verbunden mit mindestens einem Gruppenobjekt)
- Ob erweiterte Gruppenadressen mit Plug-in-Geräten verbunden sind
- Ob alle Gruppenadressenbezeichner mit ETS3-Plugins kompatibel sind

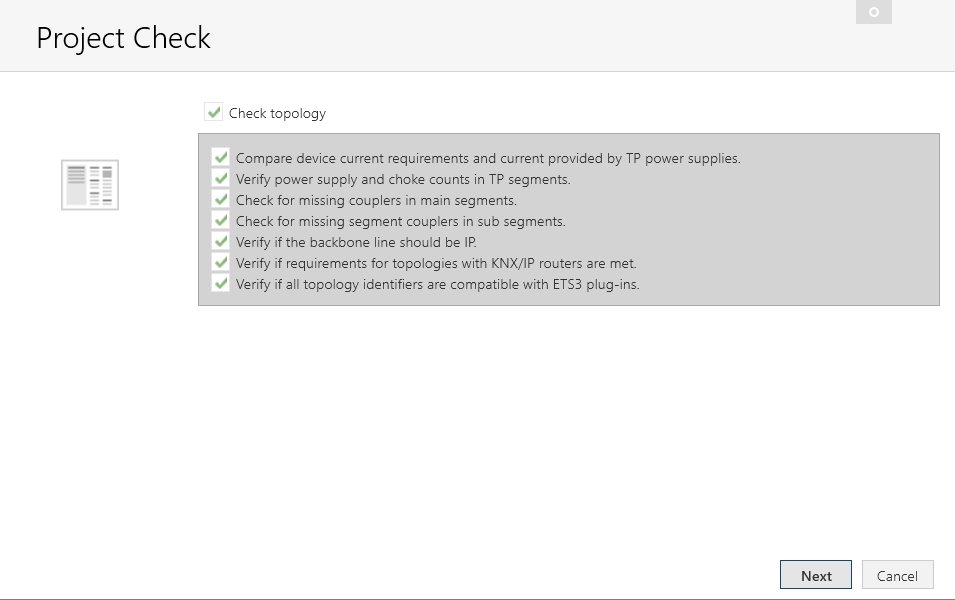

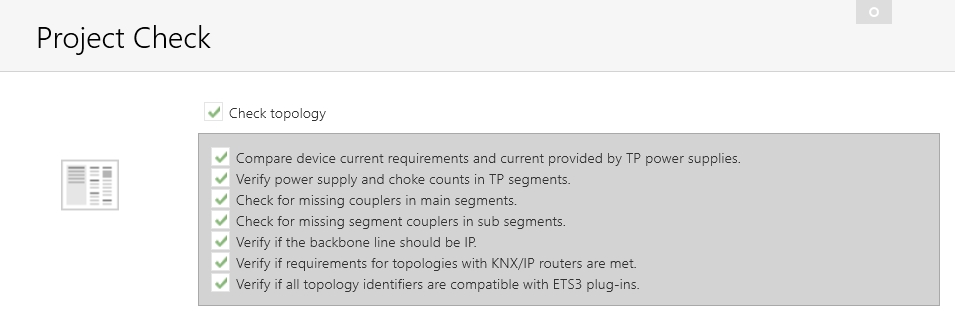

Topologieüberprüfung
Was überprüft die Topologieprüfung?
- Vergleicht die Stromanforderungen mit der zur Verfügung stehenden TP-Stromversorgung
- Wenn der Stromverbrauch aus den Eigenschaften der Geräte verfügbar ist, wird dieser verwendet; ansonsten wird durchschnittlich 10mA verwendet
- Wenn der Strom aus den Geräteigenschaften der Netzteile verfügbar ist, wird sie verwendet; ansonsten wird durchschnittlich 320mA verwendet
- Anzahl der Stromversorgungen und Drosseln in TP-Segmenten
- Ob Koppler fehlen in den Hauptsegmenten
- Ob Segmentkoppler fehlen in den Teilsegmenten
- Ob die Backbone-Linie IP sein soll
- Ob die Bedingungen für Topologien mit KNX/IP-Routern erfüllt werden
- Ob alle Topologiebezeichner kompatibel zu ETS3-Plugins sind

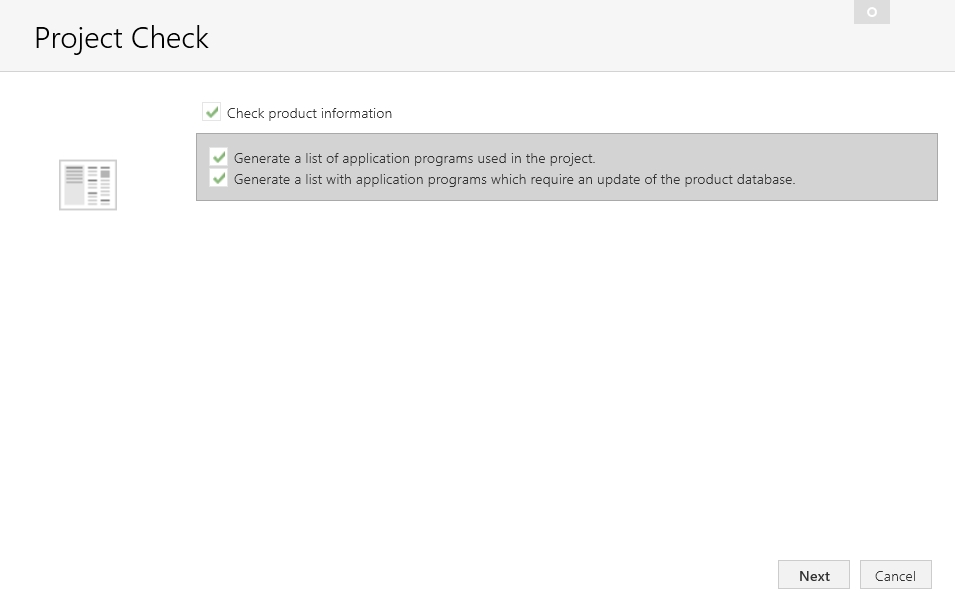

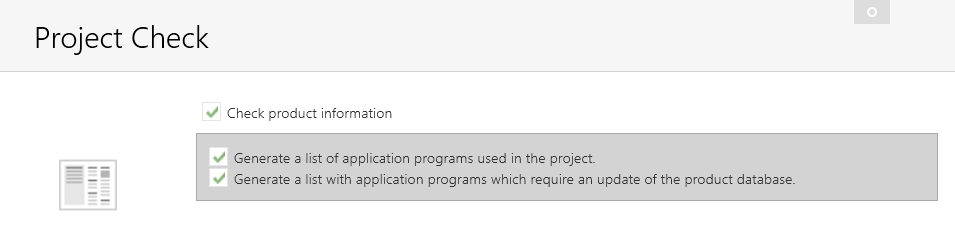

Produktinformationen-Überprüfung
In einigen Fällen steht ein Update eines KNX-Produkteintrags zur Verfügung, der Verbesserungen oder Fehlerkorrekturen für die gleiche Produktversion enthält. Mit Hilfe dieser Überprüfung kann eine Liste mit all diesen Geräten ausgedruckt werden. Die Liste enthält auch die "Fingerabdrücke" der Geräte (diese können von den Herstellern verwendet werden, um zwischen verschiedenen Variationen eines Geräts zu unterscheiden, auch wenn die Version die gleiche ist).

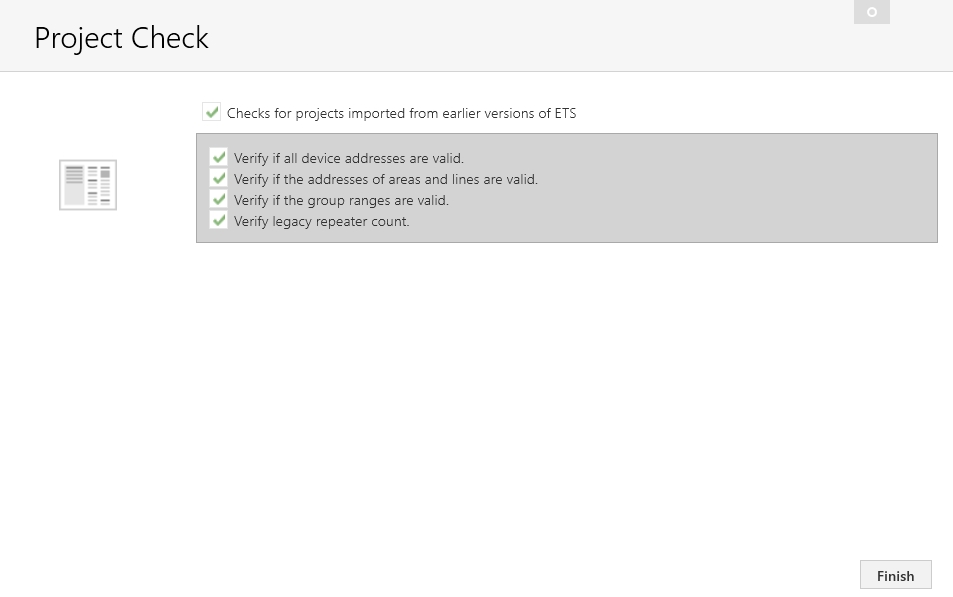

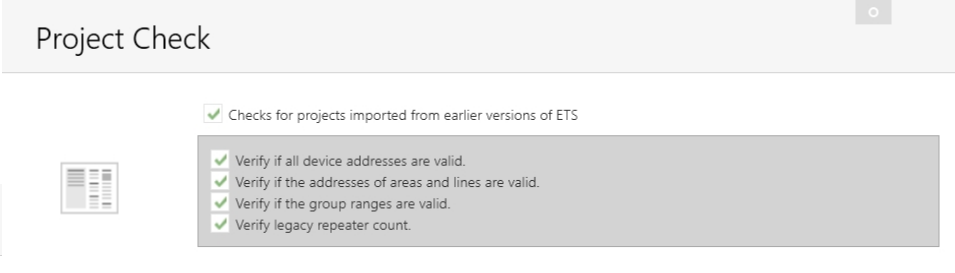

Prüft nach Projekten, die aus früheren ETS-Versionen importiert wurden
Was überprüft die Prüfung von Projekten, die aus früheren ETS-Versionen importiert wurde?
- Ob alle Geräteadressen gültig sind
- Ob die Adressen der Bereiche und Linien gültig sind
- Ob die Gruppenbereiche gültig sind
- Anzahl der Legacy-Repeater
Das Ergebnis wird in dem gleichen Fenster dargestellt. Es kann gespeichert, in die Zwischenablage kopiert und ausgedruckt werden.
Alle Prüfungen können global deaktiviert werden und die einzelnen Schritte der Prüfungen können im jeweiligen Reiter deaktiviert werden.
