Der Projektassistent führt Sie Schritt für Schritt durch den Projekterstellungsprozess, da Sie vorkonfigurierte Projektvorlagen oder selbst erstellten Vorlagen verwenden können. Eine Vorlage ist ähnlich einer "Konfiguration" und enthält Elemente für die gesamte Gebäudestruktur wie z.B. Anzahl und Namen von Etagen und Zimmern sowie deren Beschreibungen. Zusätzlich werden vordefinierte Gruppenadressen erstellt, welche später mit Kommunikationsobjekten verbunden werden.
Es gibt drei Schritte im Projektassistenten, die durch Drücken der Schaltfläche 'Projektassistent starten' gestartet werden können:
Schritt 1: Projekteigenschaften
Dies ist für alle drei Vorlagen-Typen gleich.
Allgemeines
Geben Sie den Projektnamen und optional einen Kommentar ein.
Eigenschaften
Aktivieren/deaktivieren Sie die Option Standardtopologie erstellen unter Topologie
Vorlagenordner
A. Neues Projekt (ohne Vorlage)
Erstellen Sie ein neues Projekt von Grund auf. Dieses können Sie speichern und später unter Punkt C wiederverwenden. Nur der Gebäudename ist vordefiniert. In jedem Schritt des Assistenten können Sie für Ihr Projekt benötigte Elemente hinzufügen.
B. Standardvorlagen
Sie können aus drei vorkonfigurierten Vorlagen wählen, die verschiedene Elemente und vordefinierte Funktionen und Funktionstypen enthalten:
- Einfamilienhaus: 3 Stockwerke, jedes mit 8, 5, 3 Zimmern
- Büro: 2 Stockwerke, jedes mit 10 oder 1 Zimmer(n)
- Wohnung: 1 Etage mit 7 Räumen
C. Benutzerdefinierte Vorlagen
Projektvorlagen, die zuvor vom Benutzer erstellt und gespeichert wurden, können hier wiederverwendet werden.
Schritt 2: Funktionen
Die Gebäudestruktur Ihrer KNX-Installation wird in diesem Schritt konfiguriert. Abhängig von der in Schritt 1 gewählten Vorlage stehen verschiedene Funktionen zur Verfügung. Wenn Sie die Vorlage A gewählt haben, geben Sie hier selbst alle Definitionen ein. Wenn Sie Option B oder C ausgewählt haben, dann
- ist der Gebäudename vordefiniert, kann später allerdings geändert werden
- werden vordefinierte Gebäudeteile und Funktionen erstellt, welche später durch den Benutzer jeweils umbenannt, erweitert oder gelöscht werden können. Die zugehörigen Gruppenadressen werden ebenfalls erstellt (an diesem Punkt nicht sichtbar).

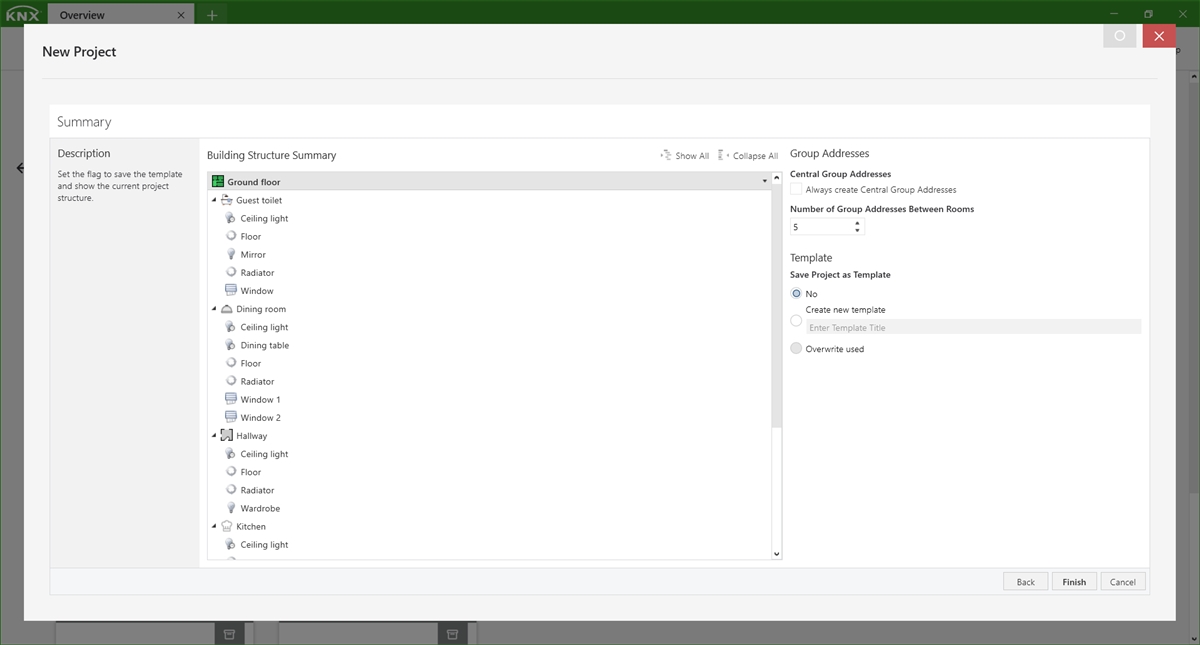

Schritt 3: Zusammenfassung
Zusammenfassung Gebäudestruktur
Zwei Optionen können eingestellt werden.
Gruppenadressen
Hier existiert die Möglichkeit, das Projekt als Vorlage mit einem benutzerdefinierten Namen zum Wiederverwenden zu einem späteren Zeitpunkt zu speichern.
-
Immer zentrale Gruppenadressen erzeugen: Erzeugt zentrale Gruppenadressen (unabhängig davon, ob diese benutzt werden) falls
- die Option ausgewählt ist
- mindestens zwei Funktionen in einem Raum existieren
- Anzahl der Gruppenadressen zwischen Zimmern: Sie können Lücken zwischen den Gruppenadressen lassen, um die zukünftige Einfügung von aktuell unbekannten Funktionen zu ermöglichen. Dadurch wird sichergestellt, dass neue Funktionen nicht eine Gruppenadresse in einem völlig anderen Bereich verwenden müssen.
Vorlage
Hier ist es möglich, das Projekt als Vorlage mit einem benutzerdefinierten Namen für eine spätere Wiederverwendung zu speichern.
Durch Klicken auf die Schaltfläche 'Ausführen' versucht der Assistent das Projekt zu erstellen und teilt Ihnen mit, ob das Erzeugen des Projekts erfolgreich war oder nicht. Das Projekt wird nun (mit dem gewählten Namen) in der lokalen Projektliste angezeigt.
