Dieser Artikel behandelt folgende Themen:
Hintergrundinformationen
Such-Ordner sind 'konfigurierbare' Ansichten auf ETS-Projektdaten. Alle Such-Ordner befinden sich im obersten Container der Baumansicht. Je nach ausgewähltem ETS-Panel bietet die ETS mehrere Standard Such-Ordner, die nicht gelöscht werden können. Vor jedem Such-Ordner befindet sich eine Zahl, die die Anzahl der enthaltenen Ergebnisse angibt.
Ausnahmen sind die Such-Ordner mit Ergebnis Kommunikationsobjekte. Dort gibt es vorne keine Nummernangabe.
Bitte beachten Sie, dass Suchordner nicht projektspezifisch sind. Sie werden in einer (benutzerspezifischen) Konfigurationsdatei auf dem Computer gespeichert, und folglich hat jeder angemeldete Computerbenutzer seine eigenen Such-Ordner.
Die folgenden Such-Ordner sind in den folgenden Bereichen verfügbar:

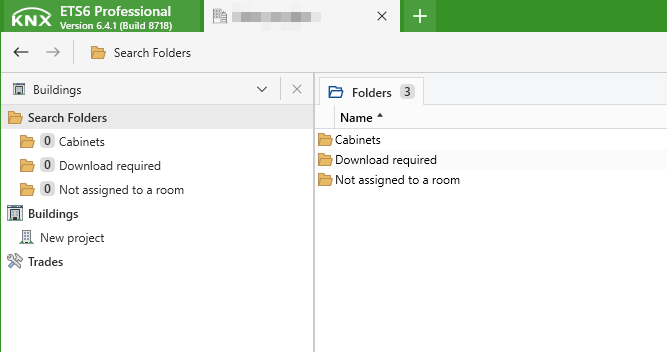

Gebäude/Topologie
| Such-Ordner Name | Ergebnis anzeigen |
|---|---|
| Schaltschränke | Schaltschränke aus dem gesamten Projekt. |
| Programmieren notwendig |
Gerät(e), die noch nicht heruntergeladen wurden*, Eigenschaften dieser Geräte sind:
> Keine der Download-Flags gesetzt und bei Gerät(e) mit heruntergeladener mit physikalischer Adresse, aber danach wurden einige Geräteeigenschaften und dementsprechend einige Download-Flags geändert. |
| Keinem Raum zugewiesen | Gerät(e), keine Zuweisung an einen Raum oder Handel (die entsprechenden Spalten in den Fenstergeräten sind leer) |
Gruppenadressen
| Such-Ordner Name | Ergebnis anzeigen |
|---|---|
| Adressen mit Kommentar versehen | Gruppenadresse mit einem zusätzlichen, benutzerspezifischen Kommentar |
| Nicht zugewiesene Adressen | Die Gruppenadresse ist mit keinem Gruppenobjekt verknüpft (verwaist) |
Erstellen/Bearbeiten von Such-Ordner
Eine nahezu unbegrenzte Anzahl von Such-Ordner kann in der ETS erstellt werden.
Anlegen
- Wählen Sie im Stammordner (dem Container) Such-Ordner oder einen bereits vorhandenen Such-Ordner.
-
Hinzufügen/Ändern/Löschen
- Benutze Buttons
- Menü Bearbeiten verwenden
- Verwenden des Kontextmenüs (rechter Mausklick)
- der Ordner enthält = „Kommunikationsobjekte“.
- Speichern; die ETS aktualisiert die Baum-/Listenansicht; wenn ein Fehler aufgrund der definierten Ordnungskriterien vorliegt, zeigt die ETS eine Warnmeldung an.
- Öffnen; Öffnen oder erneutes Öffnen der Such-Ordner durch Auswahl in der Baumansicht.
Bearbeiten
Such-Ordner können durch einen Doppelklick bearbeitet werden. Sie können die benutzerdefinierten Such-Ordner löschen, indem Sie die Entf-Taste drücken. Beide Befehle sind auch über das Kontextmenü (Rechtsklick) verfügbar.
Such-Ordner können in allen ETS-Fenstern erstellt werden, ohne Rücksicht auf deren Inhalt (vorausgesetzt, sie sind dort im Allgemeinen verfügbar). Zum Beispiel ist es sogar möglich, einen Such-Ordner mit Gruppenadressen im Topologie-Panel zu erstellen.
- Erstellen Sie in der Baumansicht einen neuen Such-Ordner, und benennen Sie ihn. Zum Beispiel wird ein dynamischer Ordner, der im Panel für Gruppenadressen erstellt wurde, im Topologie-Panel nicht angezeigt.
- In einem Such-Ordner können Sie eine Spalte in der resultierenden Ansicht (oder Listenansicht) einrichten, die alle Adressen (physikalische Adressen, Gruppenadressen) anzeigt.
Kriterien für Such-Ordner
Ordnereigenschaften
| Element | Hinweis |
|---|---|
| Ordnername | Benutzerfreundlicher Name, dieser Name wird in der Baumansicht angezeigt. |
| Ordner enthält |
Grundlegende Elemente, als Bausteine für Filterkriterien. ETS bietet folgende Basiselemente an:
Wenn Sie eines der oben aufgeführten Elemente ausgewählt haben, können die entsprechenden (Basis) Elementeigenschaften als Ordnerkriterien ausgewählt werden. Wenn Sie zum Beispiel Gruppenadressen ausgewählt haben, nur die Eigenschaften von Gruppenadressen können als Ordnerkriterien ausgewählt werden (wie Adresse, Beschreibung, Länge . .). |
| Kommentar |
Wenn Sie das Basiselement in der Option <Ordner enthält> ändern, werden alle vorhandenen <Filterkriterien> für diesen Such-Ordner gelöscht. Rückgängig/Wiederholen ist für Such-Ordner nicht möglich. |
Ordnerkriterien
| UND | Auswahl 1 | Auswahl 2 | Auswahl 3 | Auswahl Zusätzliche Bedingung (- +) |
|---|---|---|---|---|
|
Einfaches Element | Vergleichsoperator |
|
Eine oder mehrere Bedingung(en) können diesem Kriterium hinzugefügt oder als zusätzlicher Vergleich entfernt werden. |
Erklärung
Je nach Auswahl 1 sind die folgenden Vergleichsoperatoren für Auswahl 2 verfügbar:
| Textelemente | Für Operatoren, die auf Zeichenketten basieren, wie {enthält; enthält nicht; ...}, wird im Textelement Groß-/Kleinschreibung nicht berücksichtigt |
| Numerische Elemente | Wertorientierte Operatoren wie {Equals; Großer als; zwischen ...} |
| Boolesche Elemente | Boolesche Operatoren {Ist; Ist nicht} mit vordefinierter Auswahl 3 {Wahr; Falsch, und fest definierte Aufzählungswerte} |
Einschränkungen
- Jede Eigenschaft eines Basiselements kann nur einmal in Auswahl 1 verwendet werden.
- Eine zusätzliche Bedingung für Auswahl 1 kann sowohl mit einer ODER/UND-Bedingung als auch mit einem Vergleichsoperator(Auswahl 2) hinzugefügt werden. Der AND-Operator kann in diesem Fall nur für Textwerte verwendet werden (das UND ist bedeutungslos für abweichende nichtbinäre numerische Boolesche Werte, da das Ergebnis immer eine leere Gruppe ist; 3 UND 5 = FALSE).
Beispiel:
Anwendungsfall
Im Topologie-Panel alle Geräte in Zeile 1.1 mit einer individuellen Adresse zwischen 10 und 20 anzeigen.
Ansatz
(Linienadresse ist gleich 1.1) UND (Geräteadresse zwischen 10 - 20)
Der Ansatz(Geräteadresse größer als 1.1.9) UND (Geräteadresse kleiner als 1.1.21) ist nicht möglich, da (Auswahl 1) zweimal verwendet wird.
Lösung
- Öffne die Topologie-Ansicht.
- Erstellen Sie in der Baumansicht einen neuen dynamischen Ordner, geben Sie seinen Namen ein (z.B. 'myOrdner').
- Der Ordner enthält = "Geräte".
- Kriterien: 'Linienadresse' entspricht '1.1' UND 'Geräteadresse' zwischen '10 - 20'.
