Definitionen Parameter
Die Struktur eines Geräte-Parameters im Herstellerwerkzeug ist wie folgt:
ParameterRefRef → ParameterRef → Parameter
| Parameter | ist der aktuelle Parameter, da er im Speicher gespeichert wird. Es kann mehr als eine zugeordnete ParameterRef haben, unabhängig von der Zielversion |
| ParameterRef |
bezieht sich direkt auf Parameter, bietet die Möglichkeit Werte und Eigenschaften zu überschreiben. Z. B. Ein mit einer bestimmten Wippe verknüpfter Parameter benötigt möglicherweise andere Standardwerte, wenn er zum Schalten oder Dimmen eingerichtet wird |
| ParameterRefRef | bezieht sich direkt auf ParameterRef und ist die Ressource, die verwendet wird, um 'Parameter' im ETS-Parameterdialog zu visualisieren. ParameterRefRef wird automatisch erzeugt, wenn die dazugehörige ParameterRef der dynamischen Struktur des Anwendungsprogramms hinzugefügt wird. |
Definitionen komObjekt
Die Struktur eines Kommunikationsobjekts im Herstellerwerkzeug ist wie folgt:
ComObjectRefRef → ComObjectRef → ComObject
Hinweis: Im Manufacturer Tool wird der Begriff Communication object für Kommunikationsobjekt verwendet.
| ComObject | ist das eigentliche Kommunikationsobjekt, da es innerhalb des Geräts "residiert". Es kann mehr als eine zugeordnete ComObjectRef haben, unabhängig von der Zielversion. |
| ComObjectRef |
bezieht sich direkt auf ComObject, bietet die Möglichkeit Eigenschaften zu überschreiben Z. B. ein bestimmtes Kommunikationsobjekt könnte je nach Situation verschiedene Datapoint-Typen benötigen |
| ComObjectRefRef | bezieht sich direkt auf ComObjectRef und ist die Ressource, die verwendet wird, um das ComObject im ETS-Detaildialog zu visualisieren. Sie wird automatisch erzeugt, wenn die zugehörige ComObjectRef der dynamischen Struktur des Anwendungsprogramms hinzugefügt wird. |
Beispiel Parameterstruktur und Kommunikationsobjekt

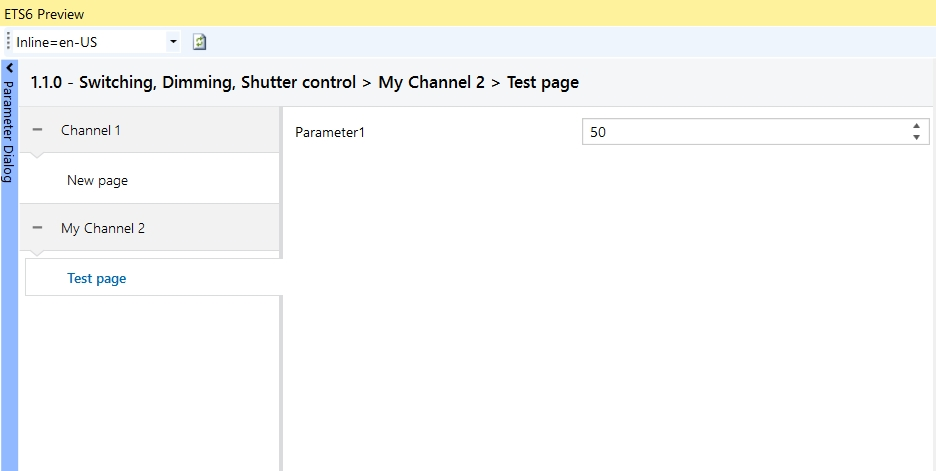

Das folgende Beispiel zeigt Ihnen, wie man einen Parameter und ein Kommunikationsobjekt in der ETS erstellt. Es sollte möglich sein, den Wert dieses Parameters über die Pfeile im Textfeld zu erhöhen oder einfach den Wert im Textfeld ändern. Der Standardwert dieses Parameters soll auf 50 gesetzt werden.
Weitere Informationen finden Sie unter Parametertypen und Kommunikationsobjekte definieren.
