      Dynamischen Aufbau erstellen

      Ufuk Unal
      • Aktualisiert

      Der dynamische Aufbau ist in Kanälen organisiert. Kanäle werden zum Aufbau eines Anwendungsprogramms verwendet.

      Kanal hinzufügen

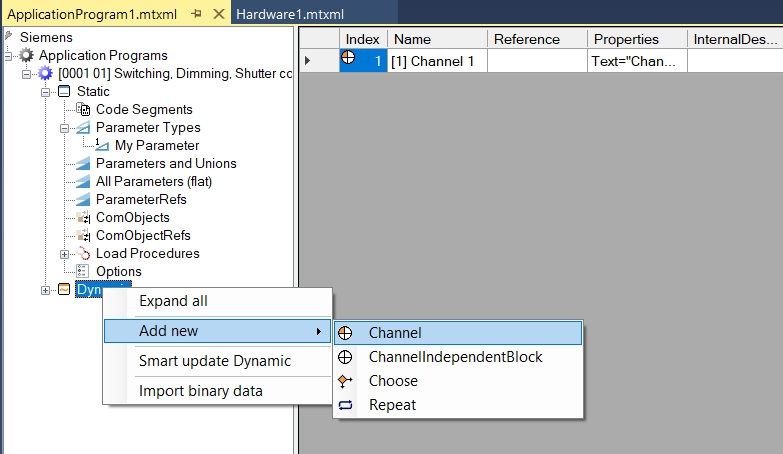

      • Klicken Sie mit der rechten Maustaste auf 'Dynamic' im Anwendungsprogramm und wählen Sie Add new/Channel hinzufügen.

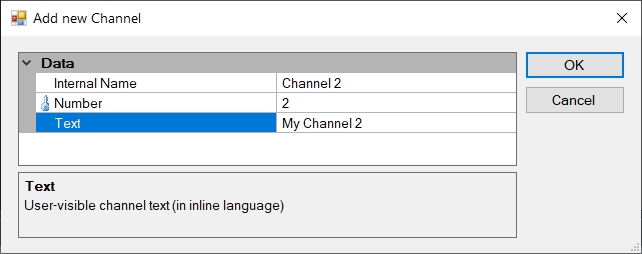

      • Geben Sie einen anwendersichtbaren Text für den Kanal ein, z.B. My Channel 2. Beachten Sie, dass Channel 1 bereits standardmäßig erstellt wurde.

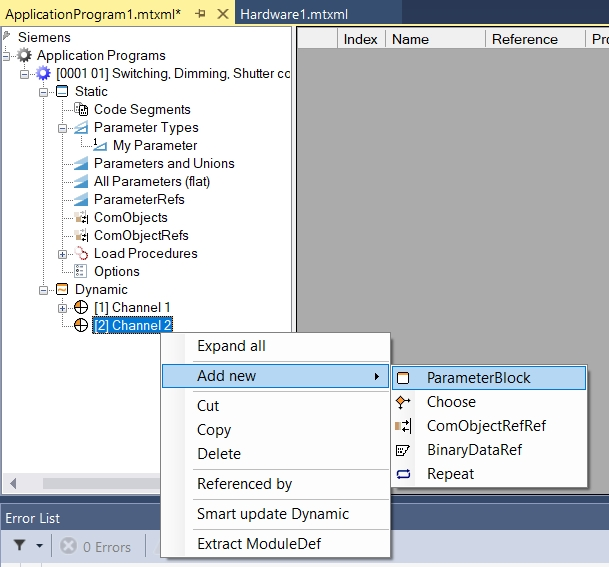

      • Klicken Sie mit der rechten Maustaste auf 'Channel 2' im Anwendungsprogramm und wählen Sie Add new/Parameter Block.

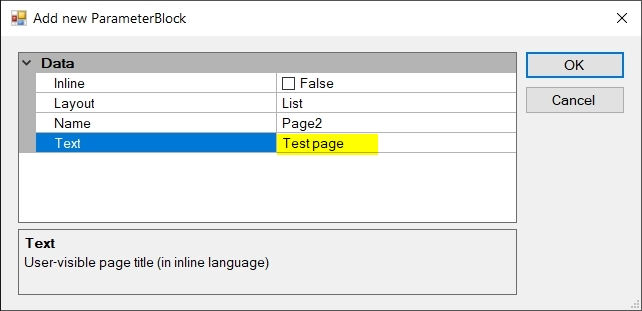

      • Geben Sie den Text 'Testpage' für den benutzersichtbaren Seitentitel ein.

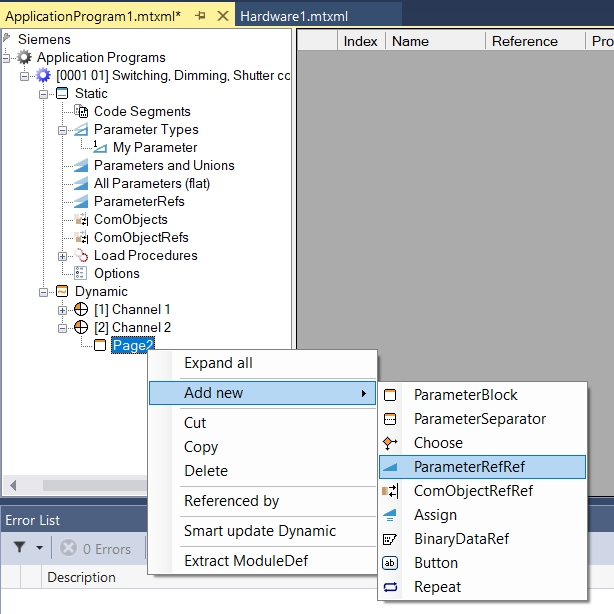

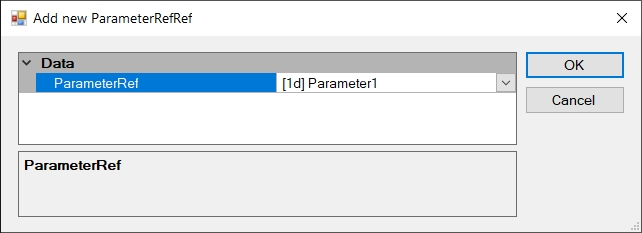

      • Klicken Sie mit der rechten Maustaste auf Page2 unter Channel 2 und wählen Sie Add new/ParameterRefRef.



      • Wählen Sie Parameter 1.

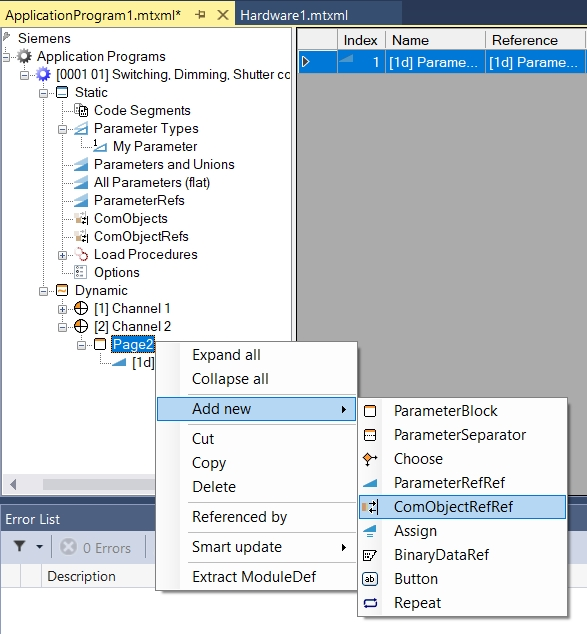

      • Klicken Sie mit der rechten Maustaste auf Page2 unter Channel 2 und wählen Sie Add new/ComObjectRefRef.

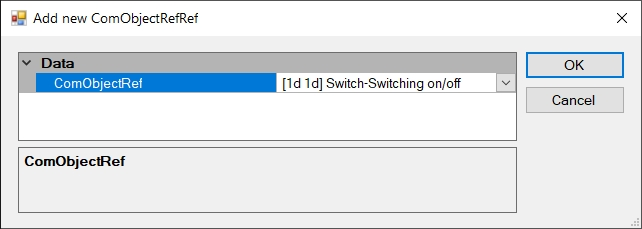

      • Wähle Switch-Switching on/off unter ComObjectRef.

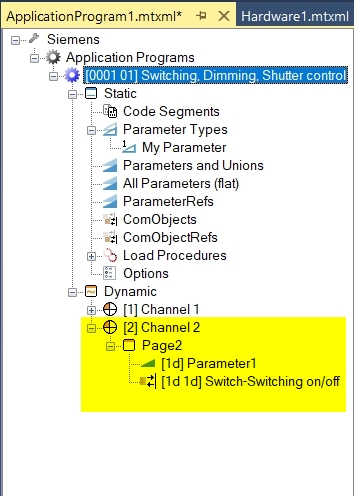

      • Endergebnis im Manufacturer Tool.

      Weitere Informationen finden Sie unter Dynamiscen Aufbau planen.
