FB Dimm-Aktor Basic erklärt

• Es muss ein 1 Bit Kommunikationsobjekt zum Ein- und Ausschalten vorhanden sein.
• Es muss ein 4 Bit Kommunikationsobjekt zum relativen Dimmen vorhanden sein.
• Es muss ein 8 Bit Kommunikationsobjekt für die absolute Einstellung des Dimm-Wertes vorhanden sein.
• Die Abhängigkeiten zwischen diesen Kommunikationsobjekten in der Statusautomatik sollen befolgt werden.
• Die minimale Dimmstufe soll 01h (0,4 %) betragen oder über einen Parameter einstellbar sein.
• Die maximale Dimmstufe soll FFh (100 %) sein oderüber einen Parameter einstellbar sein.
• Es soll möglich sein, dass der volle Dimmbereich von 0 % bis 100 % und von 100 % bis 0 % in jeder Richtung in 4 Sekunden oder weniger durchlaufen werden kann; ist dies nicht der Fall, ist ein Parameter Dimmrampenzeit vorzusehen, der das Setzen dieser Zeit ermöglicht; für S-Mode-Anwendungen, wenn dieser Parameter ein klassischer ETS-Parameter ist, der an einem Speicherort abgebildet ist, ist das Format implementierungsspezifisch (solange es angibt, wie lange es von 0 % bis 100 % dauert); nur wenn dies über ein Kommunikationsobjekt gesetzt werden kann, wäre 225.001 DPT_ScalingSpeed obligatorisch.
• Es ist möglich, dass es eine binäre Zustandsausgabe gibt, die besagt, dass die Lampe ein- oder ausgeschaltet ist; dafür kann der Input SOO bidirektional verwendet werden (nicht empfohlen), aber besser (Stand der Technik) ist es, eine dedizierte 1 Bit Ausgabe zu haben.
• Dasselbe gilt für die aktuelle Dimmstufe: Entweder kann die Eingabe gelesen werden (nicht empfohlen), oder eine dedizierte Ausgabe (DPT_Scaling) ist vorzusehen.

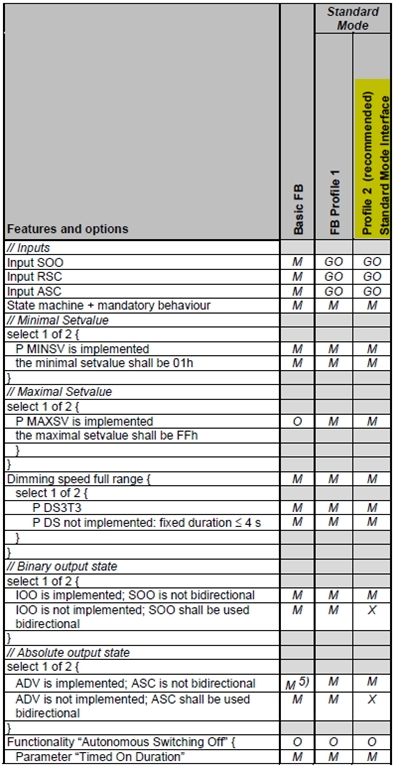

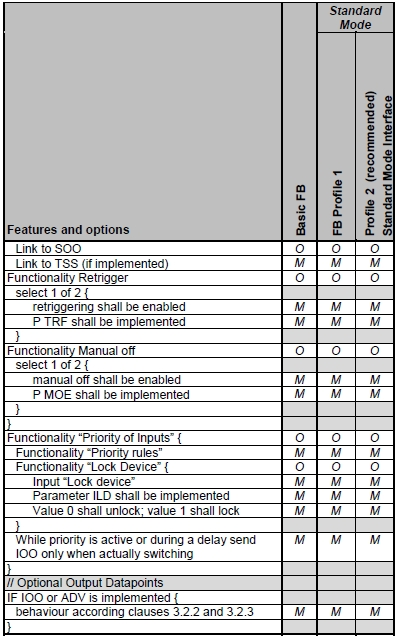

Das sind die Mindestanforderungen. Es gibt Erfordernisse für optionale Funktionalität, wie zum Beispiel „Autonomes Abschalten“, „zeitlich begrenzte Einschaltdauer“. Nur wenn diese Funktionalität implementiert ist, gibt es entsprechende Voraussetzungen.
