Bulk Linker

Αυτό το άρθρο καλύπτει τα ακόλουθα θέματα:

• Βασικές πληροφορίες
• Ενεργοποίηση
• Χρήση της εφαρμογής Bulk Linker στο ETS
• Ροή εργασίας

Βασικές πληροφορίες

Το Bulk Linker είναι μια ETS εφαρμογή που έχει σχεδιαστεί για τη βελτιστοποίηση της διαδικασίας διαμόρφωσης εγκαταστάσεων KNX, επιτρέποντας τη γρήγορη, μαζική σύνδεση αντικειμένων επικοινωνίας με διευθύνσεις ομάδας και αντικείμενα επικοινωνίας με άλλα αντικείμενα επικοινωνίας. Η παραδοσιακή χειροκίνητη σύνδεση στο ETS μπορεί να είναι χρονοβόρα, ιδίως σε μεγάλα έργα με δεκάδες ή εκατοντάδες σημεία. Το Bulk Linker αξιοποιεί το διαισθητικό drag-and-drop και την αυτόματη αντιστοίχιση, μειώνοντας σημαντικά το χρόνο εγκατάστασης και ελαχιστοποιώντας το ανθρώπινο λάθος.

Εκτός από τις δυνατότητες σύνδεσης, το Bulk Linker παρέχει μια διεπαφή για τη διαχείριση των σειριακών αριθμών KNX, επιτρέποντας στους χρήστες να εξάγουν και να εισάγουν σειριακούς αριθμούς συσκευών για την τεκμηρίωση του έργου και για σενάρια αντικατάστασης συσκευών. Η εφαρμογή περιλαμβάνει επίσης εκτενές αρχείο καταγραφής για την παρακολούθηση όλων των ενεργειών σύνδεσης και των εισαγωγών σειριακών αριθμών KNX που πραγματοποιούνται κατά τη διαμόρφωση του έργου.

Ενεργοποίηση

Ακολουθήστε τις παρακάτω οδηγίες για να ενεργοποιήσετε την εφαρμογή:

• Αγοράσετε μια άδεια χρήσης από MyKNX
• Κατεβάστε και εγκαταστήστε την εφαρμογή όπως εξηγείται εδώ
• Αδειοδοτήστε την όπως εξηγείταιεδώ

Χρήση της εφαρμογής Bulk Linker στο ETS

Ξεκινήστε την εφαρμογή όπως εξηγείται εδώ.

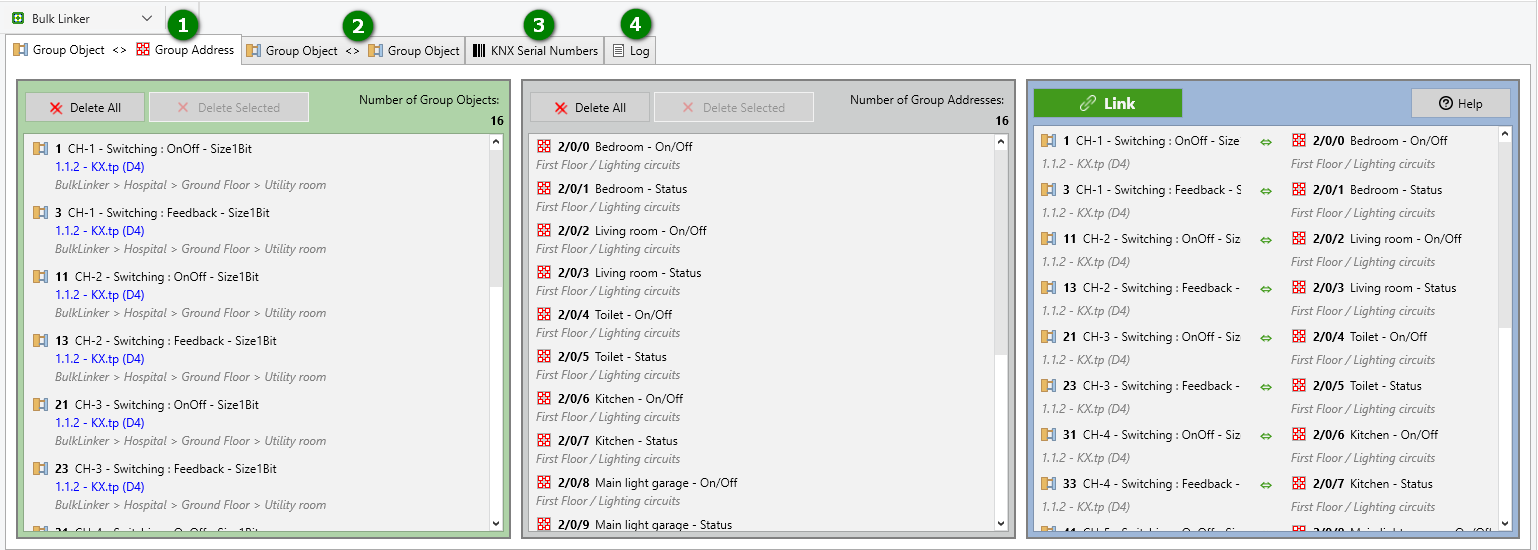

Επισκόπηση περιβάλλοντος χρήστη

Η διεπαφή της εφαρμογής Bulk Linker είναι οργανωμένη σε τέσσερις κύριες καρτέλες, καθεμία από τις οποίες παρέχει συγκεκριμένες λειτουργίες:

1. Καρτέλα Διεύθυνση Ομάδας <> Αντικείμενο Επικοινωνίας

Αυτή είναι η κύρια καρτέλα για τη μαζική σύνδεση αντικειμένων επικοινωνίας με διευθύνσεις ομάδας. Το παράθυρο χωρίζεται σε τρεις ζώνες:

1. Περιοχή προέλευσης (αριστερά)
   • Απορρίψτε συσκευές, κανάλια ή μεμονωμένα αντικείμενα επικοινωνίας.
   • Κουμπιά για την αφαίρεση όλων ή των επιλεγμένων στοιχείων.
   • Μετρητής που εμφανίζει τον αριθμό των στοιχείων στη λίστα.
2. Ζώνη προορισμου (Μέση)
   • Απορρίψτε Διευθύνσεις Ομάδας, Εύρη Ομάδων (δηλ. Κύριες ή Μεσαίες ομάδες), ή λειτουργίες κτιρίου.
   • Κουμπιά για την αφαίρεση όλων ή των επιλεγμένων στοιχείων.
   • Μετρητής που εμφανίζει τον αριθμό των στοιχείων στη λίστα.
3. Περιοχή Προεπισκόπησης & Σύνδεσης (Δεξιά)
   • Αυτόματη προεπισκόπηση αντιστοίχισης με βάση τη σειρά της λίστας.
   • Το κουμπί Σύνδεση για να εκτελέσετε τη σύνδεση.
   • Κουμπί βοήθειας για πρόσβαση στην τεκμηρίωση.

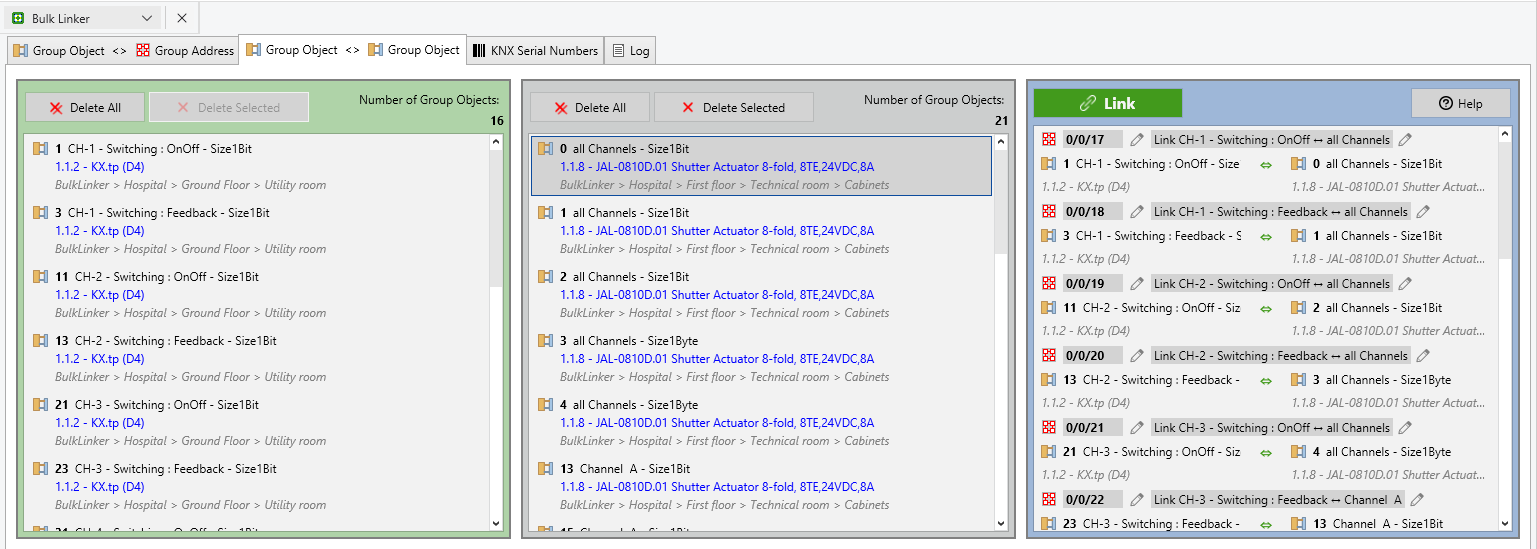

2. Καρτέλα Αντικείμενο Επικοινωνίας <> Αντικείμενο Επικοινωνίας

Αυτή η καρτέλα επιτρέπει τη σύνδεση αντικειμένων επικοινωνίας απευθείας με άλλα αντικείμενα επικοινωνίας, χωρίς να χρειάζεται πρώτα η χειροκίνητη δημιουργία της δομής διεύθυνσης ομάδας. Η διάταξη είναι παρόμοια με την πρώτη καρτέλα:

1. Περιοχή προέλευσης (αριστερά)
   • Αποθέστε συσκευές, κανάλια ή μεμονωμένα αντικείμενα επικοινωνίας που θα χρησιμοποιηθούν ως στόχος.
   • Κουμπιά για την αφαίρεση όλων ή των επιλεγμένων στοιχείων.
   • Μετρητής που εμφανίζει τον αριθμό των στοιχείων στη λίστα.
2. Ζώνη προορισμου (Μέση)
   • Αποθέστε συσκευές, κανάλια ή μεμονωμένα αντικείμενα επικοινωνίας που θα χρησιμοποιηθούν ως στόχος.
   • Κουμπιά για την αφαίρεση όλων ή των επιλεγμένων στοιχείων.
   • Μετρητής που εμφανίζει τον αριθμό των στοιχείων στη λίστα.
3. Περιοχή Προεπισκόπησης & Σύνδεσης (Δεξιά)
   • Προεπισκόπηση αυτόματης σύζευξης που εμφανίζει ποια αντικείμενα επικοινωνίας θα συνδεθούν μεταξύ τους μέσω μιας διεύθυνσης ομάδας. Μπορείτε να τροποποιήσετε το όνομα και τον αριθμό της διεύθυνσης ομάδας που πρόκειται να δημιουργηθεί. Η προτεινόμενη διεύθυνση ομάδας βασίζεται πάντα στην πρώτη διαθέσιμη, ξεκινώντας από 0 έως 31 για τις Κύριες Ομάδες, από 0 έως 7 για τις Μεσαίες Ομάδες και στη συνέχεια από 0 έως 255 για τις επιμέρους διευθύνσεις ομάδας (η 0/0/0 εξαιρείται).
   • Το κουμπί Σύνδεση για την εκτέλεση της σύνδεσης αντικειμένου επικοινωνίας με αντικείμενο επικοινωνίας.

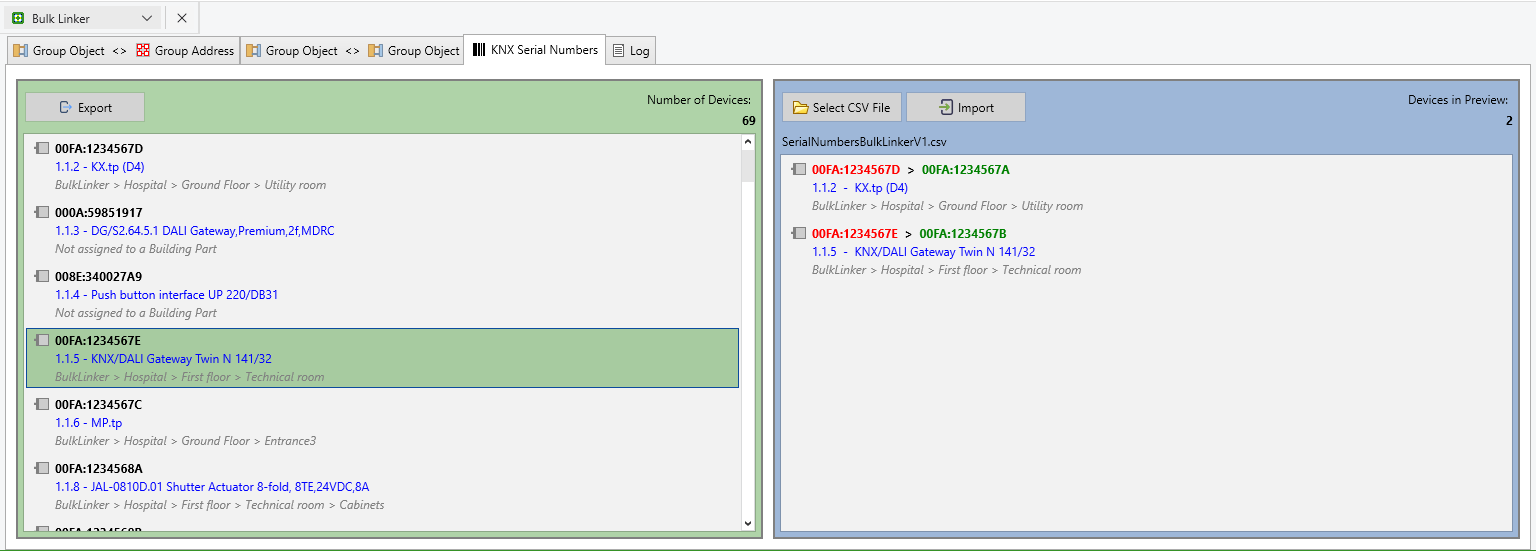

3. Καρτέλα Σειριακοί αριθμοί KNX

Αυτή η καρτέλα παρέχει εργαλεία για τη διαχείριση σειριακών αριθμών συσκευών στο έργο σας:

• Λίστα συσκευών (Αριστερά)
  • Εμφανίζει όλες τις συσκευές του έργου με τους σειριακούς αριθμούς KNX τους (εφόσον υπάρχουν), ταξινομημένες κατά μεμονωμένη διεύθυνση (αύξουσα σειρά).
  • Εμφανίζει το όνομα της συσκευής, την ατομική διεύθυνση, την τοποθεσία και τον σειριακό αριθμό για κάθε συσκευή.
  • Κουμπί Εξαγωγή για να αποθηκεύσετε τη λίστα συσκευών και τους σειριακούς αριθμούς σε αρχείο CSV.
  • Μετρητής που δείχνει το συνολικό αριθμό των συσκευών.
• Περιοχή Εισαγωγής & Προεπισκόπησης (Δεξιά)
  • Το κουμπί Επιλογή αρχείου CSV για την επιλογή αρχείου που περιέχει σειριακούς αριθμούς προς εισαγωγή. Μόλις επιλεγεί ένα αρχείο με τη σωστή δομή (ατομική διεύθυνση, σειριακός αριθμός KNX), η λίστα προεπισκόπησης παρακάτω εμφανίζει όλες τις συσκευές που θα ενημερωθούν, μαζί με τους τρέχοντες (εφόσον υπάρχουν) και τους νέους σειριακούς αριθμούς τους.
  • Το κουμπί Εισαγωγή για την εφαρμογή των αλλαγών σειριακών αριθμών στο έργο.
  • Μετρητής που δείχνει τον αριθμό των συσκευών που θα ενημερωθούν.

Η δομή του αρχείου CSV είναι η εξής: [Ατομική Διεύθυνση, Σειριακός Αριθμός KNX], όπου η Ατομική Διεύθυνση πρέπει να έχει τη μορφή x.y.z (π.χ. 1.1.1) και ο Σειριακός Αριθμός KNX τη μορφή ManufacturerCode:UniqueNumber (π.χ. 00FA:59851921).

4. Αρχείο καταγραφής

Η καρτέλα Αρχείο Καταγραφής παρέχει ένα χρονολογικό αρχείο όλων των ενεργειών σύνδεσης:

• Εμφανίζει όλες τις επιτυχημένες ενέργειες σύνδεσης και τις εισαγωγές σειριακών αριθμών KNX με χρονικές σημάνσεις.
• Προβάλλει λεπτομέρειες σχετικά με το τι συνδέθηκε (αντικείμενα επικοινωνίας με διευθύνσεις ομάδας ή αντικείμενα επικοινωνίας μεταξύ τους) ή τη συσκευή στην οποία εισήχθη ο σειριακός αριθμός KNX.
• Το κουμπί Εκκαθάριση όλων για την εκκαθάριση του ιστορικού του αρχείου καταγραφής.

Ροή εργασίας

Σύνδεση Διεύθυνσης Ομάδας με Αντικείμενο Επικοινωνίας

1. Συμπληρώστε την περιοχή προέλευσης

• Σύρετε και αποθέστε στοιχεία από το ETS:
  • Συσκευή: Προσθέτει όλα τα ενεργά αντικείμενα επικοινωνίας της συσκευής.
  • Κανάλι: Προσθέτει όλα τα ενεργά αντικείμενα επικοινωνίας από το κανάλι.
  • Αντικείμενα επικοινωνίας: : Προσθέτει μεμονωμένα αντικείμενα επικοινωνίας.

2. Συμπληρώστε την περιοχή προορισμού

• Σύρετε και αφήστε:
  • Διεύθυνση ομάδας: Προσθέτει μία διεύθυνση ομάδας.
  • Εύρος ομάδας: Προσθέτει όλες τις διευθύνσεις ομάδων εντός του εύρους.
  • Λειτουργία κτιρίου: Προσθέτει συνδεδεμένες διευθύνσεις ομάδων.

3. Προεπισκόπηση

• Η εφαρμογή ταιριάζει τα στοιχεία με βάση τη σειρά του δείκτη τους (δηλαδή το πρώτο στοιχείο από τη λίστα προέλευσης με το πρώτο στοιχείο από τη λίστα προορισμού κλπ.)
• Τυχόν στοιχεία που υπερβαίνουν οποιαδήποτε από τις λίστες αγνοούνται (π.χ. αν έχετε λιγότερες διευθύνσεις ομάδας από αντικείμενα επικοινωνίας, τότε θα συνδεθούν μόνο αυτά που έχουν αντίστοιχο αντικείμενο επικοινωνίας).
• Προσαρμόστε τη σειρά μέσω drag-and-drop ή μέσω εντολών του μενού περιβάλλοντος(Μετακίνηση προς τα πάνω, Μετακίνηση προς τα κάτω).

4. Δημιουργία συνδέσεων

• Κάντε κλικ στο κουμπί Σύνδεση.
• Ένα παράθυρο διαλόγου επιβεβαίωσης εμφανίζει τον αριθμό των συνδέσεων που δημιουργήθηκαν καθώς και τυχόν σφάλματα.
• Οι συνδεδεμένες καταχωρίσεις αποθηκεύονται στα δεδομένα της εφαρμογής του έργου και μπορούν να προβληθούν αργότερα μέσω της καρτέλας «Αρχείο Καταγραφής».

Σύνδεση Αντικειμένου Επικοινωνίας με Αντικείμενο Επικοινωνίας

1. Πλοήγηση στην καρτέλα Αντικείμενο Επικοινωνίας <> Αντικείμενο Επικοινωνίας

• Μεταβείτε στη δεύτερη καρτέλα της διεπαφής Bulk Linker.

2. Συμπληρώστε την περιοχή προέλευσης

• Σύρετε και αποθέστε αντικείμενα επικοινωνίας προέλευσης από το ETS:
  • Συσκευή: Προσθέτει όλα τα ενεργά αντικείμενα επικοινωνίας της συσκευής.
  • Κανάλι: Προσθέτει όλα τα ενεργά αντικείμενα επικοινωνίας από το κανάλι.
  • Αντικείμενα επικοινωνίας: : Προσθέτει μεμονωμένα αντικείμενα επικοινωνίας.

3. Συμπληρώστε την περιοχή προορισμού

• Σύρετε και αποθέστε αντικείμενα επικοινωνίας στόχου από το ETS χρησιμοποιώντας τις ίδιες μεθόδους με τη ζώνη προέλευσης.

4. Προεπισκόπηση

• Η προεπισκόπηση δείχνει τον τρόπο με τον οποίο τα αντικείμενα επικοινωνίας θα συνδέονται μεταξύ τους με βάση τη σειρά τους.
• Τα στοιχεία αντιστοιχίζονται κατά σειρά ευρετηρίου (πρώτο με πρώτο, δεύτερο με δεύτερο κλπ.).
• Προσαρμόστε τη σειρά χρησιμοποιώντας drag-and-drop ή τις εντολές του μενού περιβάλλοντος (Μετακίνηση προς τα πάνω, Μετακίνηση προς τα κάτω).
• Προσαρμόστε τον αριθμό και/ή το όνομα της διεύθυνσης ομάδας, εάν χρειάζεται.

5. Δημιουργία συνδέσεων αντικειμένων επικοινωνίας

• Κάντε κλικ στο κουμπί Σύνδεση.
• Ένα παράθυρο διαλόγου επιβεβαίωσης εμφανίζει τον αριθμό των συνδέσεων που δημιουργήθηκαν καθώς και τυχόν σφάλματα.
• Όλες οι λειτουργίες σύνδεσης καταγράφονται αυτόματα στην καρτέλα Αρχείο Καταγραφής.

Διαχείριση σειριακών αριθμών KNX

Εξαγωγή σειριακών αριθμών

1. Μεταβείτε στην καρτέλα Σειριακοί Αριθμοί KNX.
2. Εξετάστε τη λίστα συσκευών και τους τρέχοντες σειριακούς αριθμούς στο αριστερό τμήμα.
3. Κάντε κλικ στο κουμπί Εξαγωγή.
4. Επιλέξτε τοποθεσία και όνομα αρχείου για το αρχείο CSV.
5. Το εξαχθέν αρχείο περιέχει ονόματα συσκευών, ατομικές διευθύνσεις και σειριακούς αριθμούς.

Εισαγωγή Σειριακών Αριθμών

1. Μεταβείτε στην καρτέλα Σειριακοί Αριθμοί KNX.
2. Κάντε κλικ στο κουμπί Επιλογή αρχείου CSV στο δεξί τμήμα.
3. Περιηγηθείτε και επιλέξτε ένα αρχείο CSV που περιέχει σειριακούς αριθμούς (συνήθως προηγουμένως εξαχθέν και τροποποιημένο).
4. Μόλις επιλεγεί ένα έγκυρο αρχείο, η προεπισκόπηση εμφανίζει μόνο τις συσκευές που θα ενημερωθούν, με τις ακόλουθες πληροφορίες:
   • Όνομα συσκευής, Ατομική Διεύθυνση, τοποθεσία, παλιός σειριακός αριθμός KNX και νέος σειριακός αριθμός KNX για κάθε συσκευή
5. Εξετάστε την προεπισκόπηση για να διασφαλίσετε ότι θα ενημερωθούν οι σωστές συσκευές.
6. Κάντε κλικ στο κουμπί Εισαγωγή για να εφαρμόσετε τις αλλαγές.
7. Ένα παράθυρο διαλόγου επιβεβαίωσης εμφανίζει τον αριθμό των συσκευών που ενημερώθηκαν.
8. Η λειτουργία εισαγωγής καταγράφεται στην καρτέλα Αρχείο Καταγραφής.

Προβολή του Αρχείου Καταγραφής

• Μεταβείτε στην καρτέλα Αρχείο Καταγραφής για να δείτε μια χρονολογική σύνοψη όλων των ενεργειών που πραγματοποιήθηκαν με το Bulk Linker.
• Το αρχείο καταγραφής περιλαμβάνει:
  • Ενέργειες σύνδεσης διεύθυνσης ομάδας με αντικείμενο επικοινωνίας
  • Ενέργειες σύνδεσης αντικειμένου επικοινωνίας με αντικείμενο επικοινωνίας
  • Ενέργειες εισαγωγής σειριακών αριθμών
• Κάθε καταχώριση εμφανίζει τη χρονική σήμανση και τις λεπτομέρειες της ενέργειας.
• Χρησιμοποιήστε το κουμπί Εκκαθάριση όλων για να καθαρίσετε το αρχείο καταγραφής, εάν χρειάζεται.

Βέλτιστες πρακτικές

• Σχεδιάστε τη στρατηγική σύνδεσης: Πριν χρησιμοποιήσετε το Bulk Linker, οργανώστε τα αντικείμενα επικοινωνίας και τις διευθύνσεις ομάδας με λογική σειρά ώστε να αξιοποιήσετε την αντιστοίχιση βάσει ευρετηρίου.
• Χρησιμοποιήστε την προεπισκόπηση: Εξετάστε πάντα την προεπισκόπηση πριν κάνετε κλικ στο κουμπί Σύνδεση, για να διασφαλίσετε ότι θα δημιουργηθούν οι σωστές συνδέσεις.
• Αντίγραφα ασφαλείας σειριακών αριθμών: Εξάγετε τακτικά τους σειριακούς αριθμούς των συσκευών σας ως αντίγραφο ασφαλείας, ειδικά πριν κάνετε αλλαγές ή αντικαταστάσεις συσκευών.
• Ελέγχετε το αρχείο καταγραφής: Ελέγχετε περιοδικά την καρτέλα Αρχείο Καταγραφής για να επαληθεύετε ότι όλες οι ενέργειες σύνδεσης ήταν επιτυχείς και για να διατηρείτε ιστορικό των αλλαγών στη διαμόρφωση.
• Οργανώστε ανά κανάλι: Όταν εργάζεστε με συσκευές με πολλά κανάλια, εξετάστε το ενδεχόμενο να αποθέσετε ολόκληρα κανάλια ώστε να διατηρήσετε λογικές ομαδοποιήσεις στους συνδέσμους σας.
