Για να μεταφέρετε ένα έργο KNX από τον υπολογιστή της θέσης σε λειτουργία στις εγκατεστημένες συσκευές KNX, ο χρήστης του ETS πρέπει να κάνει λειτουργίες φόρτισης. Αυτό το βήμα μπορεί να πραγματοποιηθεί μόνο αφού έχουν πραγματοποιηθεί οι ρυθμίσεις της θύρας επικοινωνίας.
Φόρτιση
Για την εκτέλεση αυτής της εργασίας, το ETS προσφέρει αρκετές παραλλαγές φόρτισης, η χρήση των οποίων εξαρτάται από τις ανάγκες του εγκαταστάτη και την κατάσταση ρύθμισης παραμέτρων των συσκευών. Το ETS διακρίνει μεταξύ των ακόλουθων τμημάτων φόρτισης μιας συσκευής KNX:
- Ατομική Διεύθυνση
- Πρόγραμμα Εφαρμογής
- Διευθύνσεις ομάδων (ακριβέστερα, διευθύνσεις ομάδων και συνδέσεις μεταξύ των αντικειμένων επικοινωνίας και πίνακες)
- Παράμετροι
Flags Φόρτισης
Το ETS αποφασίζει με βάση μια σειρά από flags (π.χ. στα πάνελ Τοπολογία, Κτίρια, ή Συσκευές) αν μια φόρτιση είναι πλήρης ή αν πρέπει ακόμα να φορτιστούν μόνο κάποια μέρη. Τα flags που εμφανίζονται στην προβολή λίστας, συνήθως ονομάζονται «Κατάσταση φόρτισης». Τα flags έχουν τις ακόλουθες σημασίες:
Εικονίδια
| Αρχική κατάσταση (ποτέ δεν έχει φορτιστεί) ή έχει φορτιστεί, αλλά η αντίστοιχη ιδιότητα άλλαξε (μπορεί να χρειάζεται εκ νέου φόρτιση) | |
| Φόρτιση ΟΚ |
Flag/Συντόμευση
| Διε | Η ατομική διεύθυνση έχει φορτιστεί | |
| Πργ | Το πρόγραμμα εφαρμογής έχει φορτιστεί | |
| Παρ | Οι παράμετροι έχουν φορτιστεί | |
| Ομδ | Διευθύνσεις ομάδων και σύνδεσμοι μεταξύ των αντικειμένων επικοινωνίας (που ονομάζονται «συνδέσεις») έχουν φορτιστεί | |
| Δμφ | Συγκεκριμένες ρυθμίσεις τύπου μέσου έχουν φορτιστεί (που χρησιμοποιούνται μόνο στο μέσο PL και RF και ρυθμίζονται κατά τη φόρτιση της ατομικής διεύθυνσης) |
Παραλλαγές φόρτισης

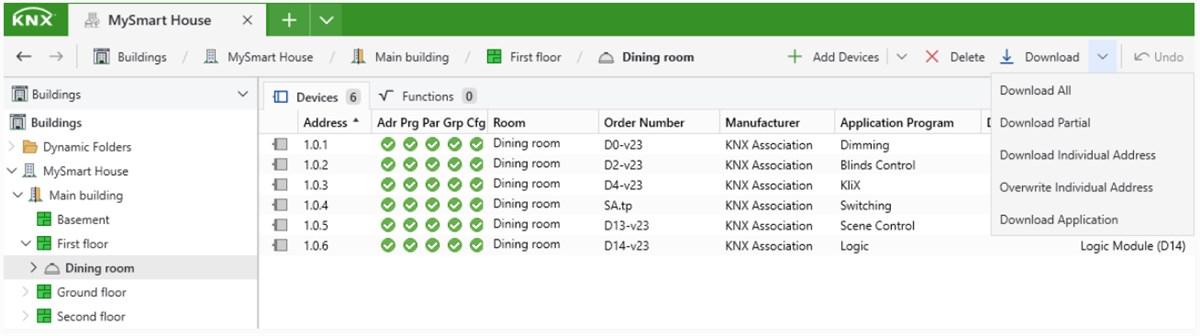

Για να πραγματοποιήσετε μια φόρτιση, επιλέξτε το(τα) αντικείμενο(α) που θέλετε να φορτίσετε και επιλέξτε Φόρτιση:
- στο μενού Θέσης σε λειτουργία στη γραμμή μενού ή
- μέσω δεξιού κλικ στο ποντίκι.
Οι παρακάτω επιλογές είναι διαθέσιμες:
| Κουμπί | Σχόλιο | Εμπλεκόμενα flags |
| Πλήρης φόρτιση | Όλα τα δεδομένα του έργου στο ETS θα φορτιστούν στην αντίστοιχη συσκευή (ή συσκευές).
|
Διε, Πργ, Παρ, Ομδ |
| Μερική φόρτιση |
Το ETS θα φορτίσει μόνο τα τμήματα που έχουν αλλάξει στο ETS και δεν έχουν φορτιστεί προηγουμένως. Το ETS διακρίνει δύο τμήματα:
|
Παρ, Ομδ |
| Φόρτιση Ατομικής Διεύθυνσης |
Αντιστοιχεί την ατομική διεύθυνση σε μια συσκευή KNX. Βλέπε Φόρτιση ατομικής διεύθυνσης. |
Διε |
| Αντικατάσταση Ατομικής Διεύθυνσης |
Αντιστοιχεί την ατομική διεύθυνση σε μια συσκευή KNX αντικαθιστώντας μια γνωστή διεύθυνση. Με αυτή τη λειτουργία αποφεύγετε να πρέπει να πατήσετε το μπουτόν προγραμματισμού στη συσκευή. Αυτή η επιλογή είναι διαθέσιμη μόνο εάν έχει επιλεγεί μία και μόνο συσκευή.
|
Διε |
| Φόρτιση Εφαρμογής | Θα φορτίσει το πρόγραμμα εφαρμογής στη συσκευή. | Πργ |
Ανάλογα με τη συμπεριφορά της συσκευής KNX, μια αλλαγή των παραμέτρων της συσκευής μπορεί να κρύψει αντικείμενα επικοινωνίας ή να αποκαλύψει επιπλέον. Αυτό είναι μια φυσιολογική συμπεριφορά, π.χ. να επιτρέπει την αλλαγή λειτουργικότητας μιας συσκευές μέσω της παραμετροποίησης της. Ορισμένα από τα αντικείμενα επικοινωνίας που συνδέονται με τις διευθύνσεις ομάδων δεν θα εμφανίζονται πλέον (ο προηγούμενος σύνδεσμος καθίσταται άκυρος), αλλά η προηγούμενη διεύθυνση ομάδας εξακολουθεί να ισχύει στη συσκευή KNX (όπως έχει οριστεί κατά την προηγούμενη φόρτιση) και πρέπει να τροποποιηθεί ξανά με φόρτιση του προγράμματος εφαρμογής.
Φόρτιση Ατομικής Διεύθυνσης
Για την (τις) εν λόγω συσκευή(-ες), και εφόσον υποστηρίζουν τη λειτουργία του σειριακού αριθμού KNX, είναι δυνατή η φόρτιση της ατομικής διεύθυνσης χωρίς να πατήσετε φυσικά το κουμπί προγραμματισμού στη (στις) συσκευή(-ες).

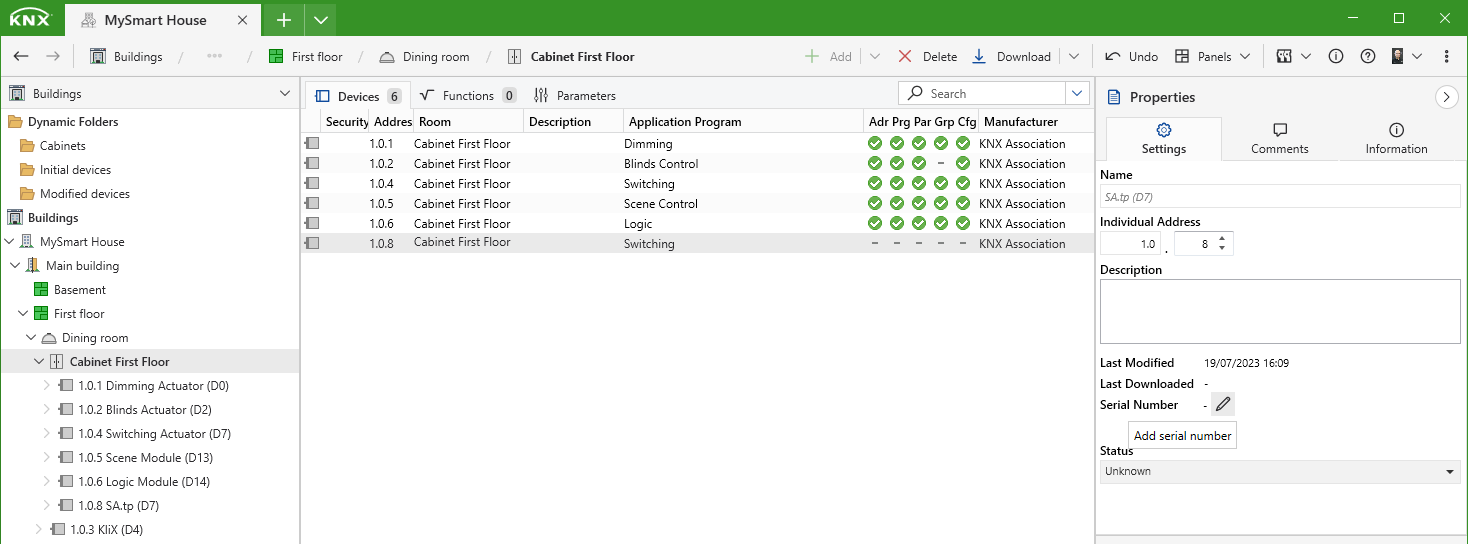

Για να προσθέσετε έναν σειριακό αριθμό KNX, επιλέξτε μια συσκευή και μετακινήστε τον κέρσορα του ποντικιού δίπλα στο πεδίο 'Σειριακός Αριθμός'. Στη συνέχεια, κάντε κλικ στο εικονίδιο "μολύβι" για να εισαγάγετε τον σειριακό αριθμό KNX της συσκευής.

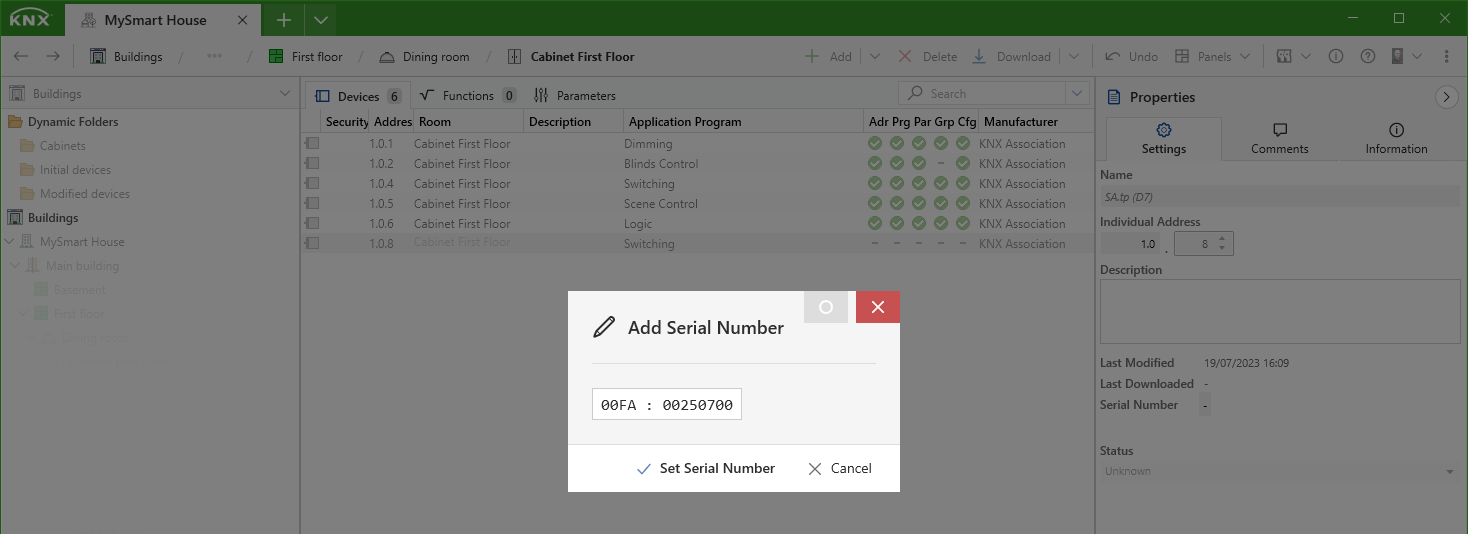

Στη συνέχεια, προσθέστε τον σειριακό αριθμό KNX της συσκευής, ο οποίος είναι συνήθως διαθέσιμος ως αυτοκόλλητο στη συσκευή και πατήστε το κουμπί 'Ορισμός Σειρικού Αριθμού' για να αποθηκεύσετε.

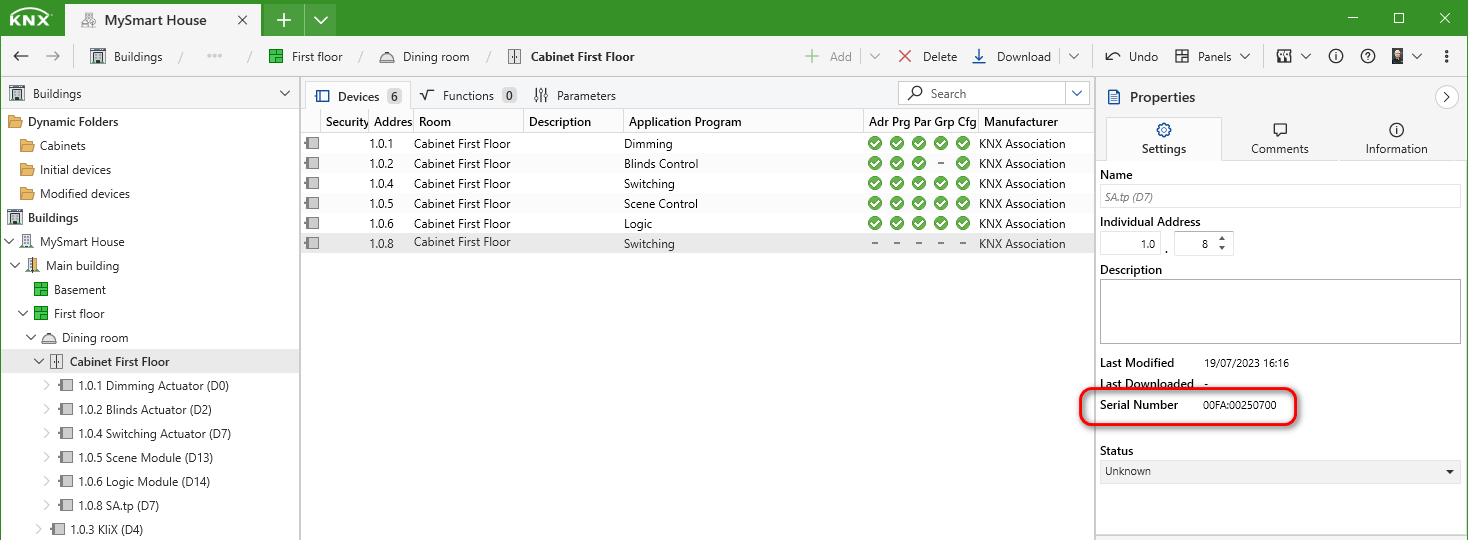

Μόλις προστεθεί ο σειριακός αριθμός KNX, εμφανίζεται στην πλευρική μπάρα.

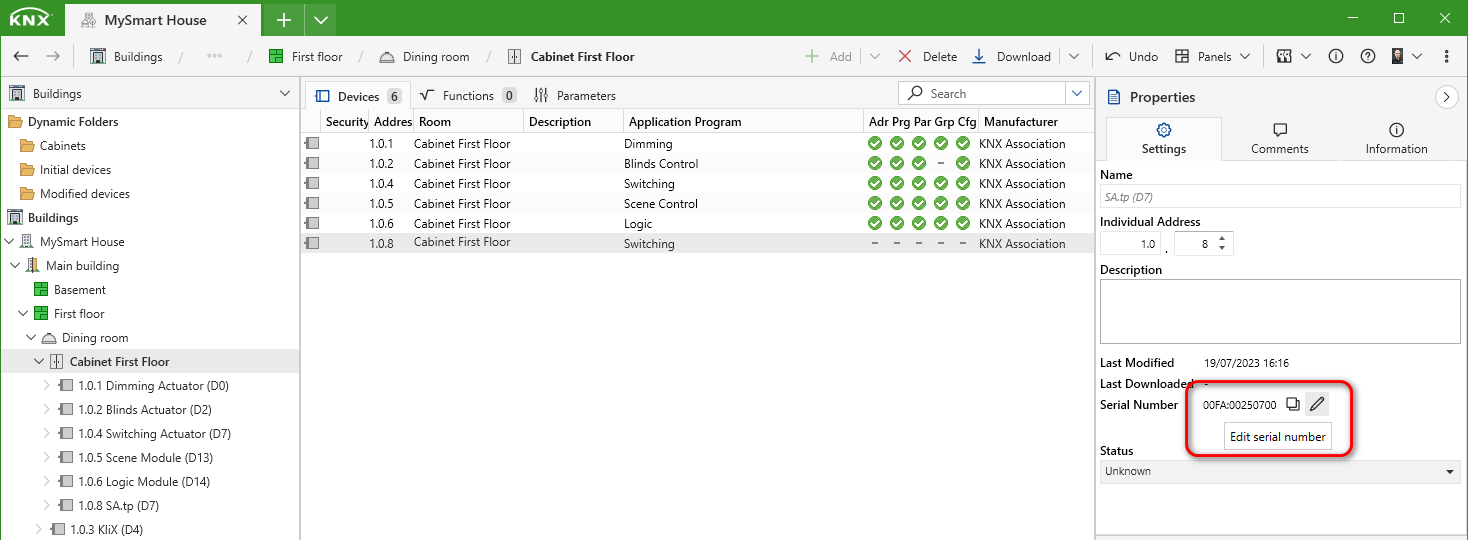

Αν χρειαστεί να τον τροποποιήσετε ή να τον διαγράψετε, μετακινήστε ξανά τον κέρσορα του ποντικιού πάνω από το εικονίδιο 'μολύβι'.

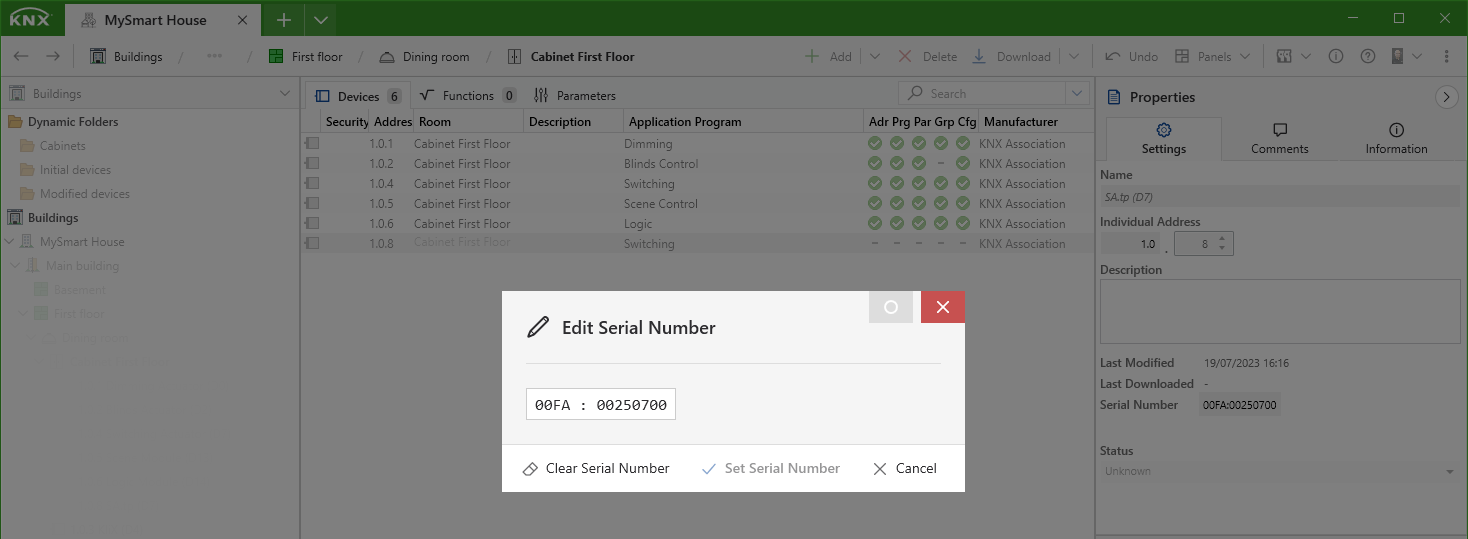

και κάντε κλικ σε αυτό για να ανοίξει το παράθυρο διαλόγου 'Επεξεργασία σειριακού αριθμού'.
Σε αυτό το παράθυρο διαλόγου μπορείτε είτε:
- να διαγράψετε έναν ήδη υπάρχοντα σειριακό αριθμό KNX
- να ορίσετε έναν νέο σειριακό αριθμό KNX
- ή να ακυρώσετε την ενέργεια
Για τις συσκευές που δεν υποστηρίζουν τη λειτουργία του σειριακού αριθμού KNX, θα σας ζητηθεί, στην πλευρική μπάρα εκκρεμών λειτουργιών, να πατήσετε το κουμπί φόρτισης στη συσκευή (ή στις συσκευές).
Εμφάνιση της διαδικασίας φόρτισης

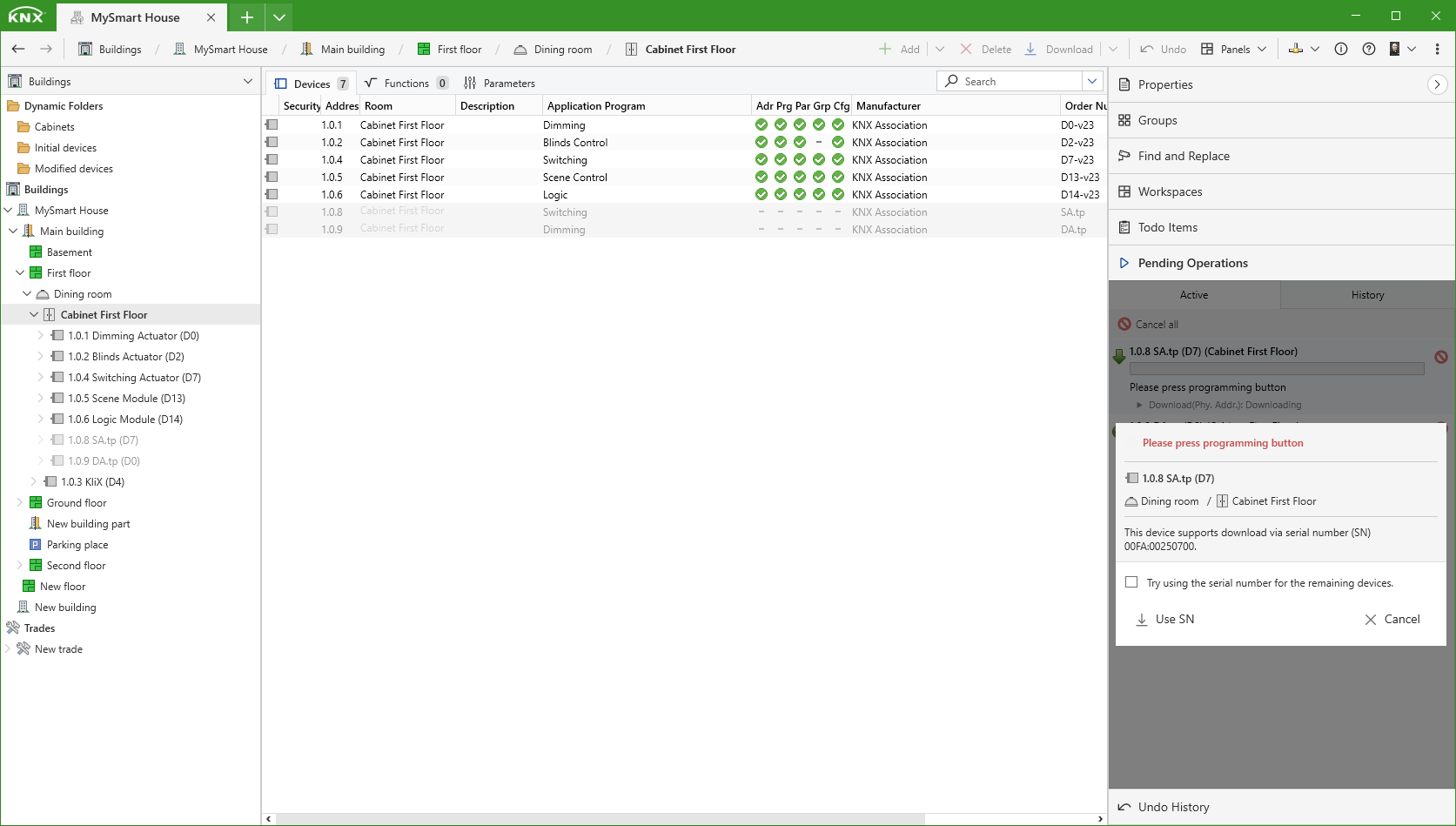

Όταν ξεκινήσει η διαδικασία φόρτισης, ο περιέκτης των Εκκρεμών Λειτουργιών θα ενεργοποιηθεί αυτόματα στην Πλευρική Μπάρα. Μπορείτε επίσης να παρακολουθήσετε τη διαδικασία φόρτισης προβάλλοντας την κυκλοφορία των τηλεγραφημάτων του bus KNX στις αντίστοιχες Παρακολουθήσεις.
Κατά τη φόρτιση πολλαπλών συσκευών που υποστηρίζουν τη λειτουργία σειριακού αριθμού KNX, μπορείτε να επιλέξετε την επιλογή 'Δοκιμάστε να χρησιμοποιήσετε τον σειριακό αριθμό για τις υπόλοιπες συσκευές' ώστε να μην χρειάζεται να πατήσετε το κουμπί προγραμματισμού στη συσκευή.
Συμπεριφορά φόρτισης
Η διαδικασία φόρτισης στο ETS λειτουργεί στο παρασκήνιο. Παρακαλούμε να σημειώσετε ότι:
- Κατά την διάρκεια της φόρτισης των συσκευών υπάρχει η δυνατότητα να συνεχίζονται ταυτόχρονα και άλλες εργασίες στο ETS.
- Συσκευές που φορτίζονται προστατεύονται από αλλαγές από τον χρήστη του ETS. Ως εκ τούτου, αυτές οι συσκευές δεν μπορούν να τροποποιηθούν κατά τη διάρκεια της διαδικασίας φόρτισης, π.χ. τροποποίηση των παραμέτρων.
Περισσότερες πληροφορίες για:
- τις αλλαγές και τη διαδικασία επαναφοράς των flags φόρτισης
- την ακολουθία φόρτισης
- την τοπική φόρτιση συσκευής
εξηγούνται στο Λειτουργίες φόρτισης (Λεπτομερώς).
