Ατομική Διεύθυνση

Οι δυνατότητες της λειτουργίας αυτής χωρίζονται σε τρεις κύριες ενότητες:

• Λειτουργία Προγραμματισμού
• Έλεγχος Ατομικής Διεύθυνσης
• Σάρωση Γραμμής

Λειτουργία Προγραμματισμού

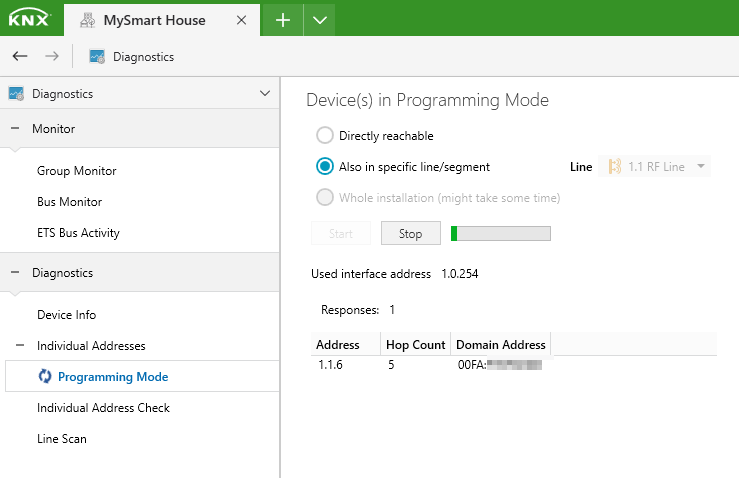

• Παραθέτει όλες τις ατομικές διευθύνσεις των συσκευών που βρίσκονται σε λειτουργία προγραμματισμού αφού έχετε πιέσει το μπουτόν προγραμματισμού μιας ή περισσότερων συσκευών (= το LED προγραμματισμού είναι ενεργοποιημένο).
  Εάν υπάρχουν πολλές συσκευές με την ίδια ατομική διεύθυνση, η ποσότητα δίνεται στο πεδίο "Απαντήσεις" σε παρένθεση, π.χ. (5) σημαίνει ότι υπάρχουν 5 συσκευές σε λειτουργία προγραμματισμού.
• Το ETS ελέγχει συνεχώς αν υπάρχουν συσκευές σε λειτουργία προγραμματισμού εφόσον το κουμπί Έναρξη είναι ενεργοποιημένο.
• Η σάρωση μπορεί να ξεκινήσει ή να σταματήσει χρησιμοποιώντας τα κουμπιά Έναρξη/Stop.
• Η σάρωση διακόπτεται αυτόματα όταν το πάνελ είναι κλειστό ή όταν ξεκινήσει μια λειτουργία φόρτισης.
• Μπορείτε επίσης να πραγματοποιήσετε αναζήτηση σε:
  • μια συγκεκριμένη γραμμή ή τμήμα για να περιορίσετε τα αποτελέσματά σας και να μειώσετε το χρόνο αναμονής
  • ολόκληρο το έργο, αλλά αυτό μπορεί να πάρει σημαντικό χρόνο μέχρι να ολοκληρωθεί
• Η διεύθυνση της διασύνδεσης που χρησιμοποιείται για την αναζήτηση εμφανίζεται επίσης δίπλα στο 'Χρησιμοποιούμενη θύρα επικοινωνίας'

Σημείωση:

Για τις συσκευές KNX TP S-Mode: Μην ξεχάσετε στη συνέχεια να απενεργοποιήσετε τη λειτουργία προγραμματισμού (= το LED προγραμματισμού να είναι απενεργοποιημένο) των αντίστοιχων συσκευών προκειμένου να αποφύγετε πολλαπλές συσκευές να βρίσκονται σε λειτουργία προγραμματισμού στο bus.

Για KNX RF S-Mode συσκευές: Εάν η λειτουργία προγραμματισμού μιας τέτοιας KNX RF συσκευής δεν σβήσει χειροκίνητα, τότε αυτή σβήνει αυτόματα μετά από 4 λεπτά από την ίδια τη συσκευή KNX RF.

Έλεγχος Ατομικής Διεύθυνσης

Ατομική διεύθυνση

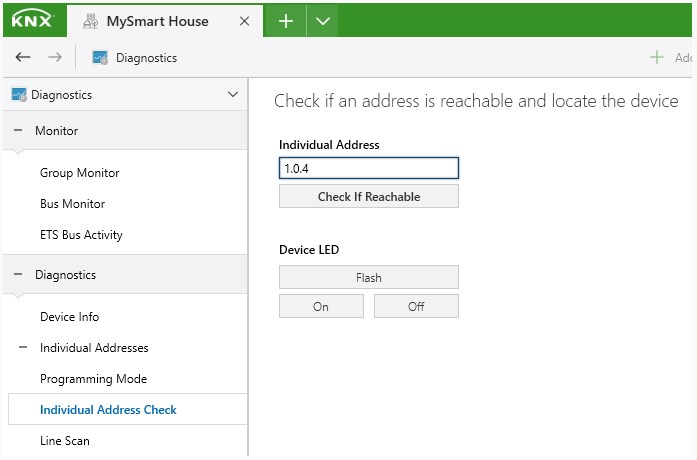

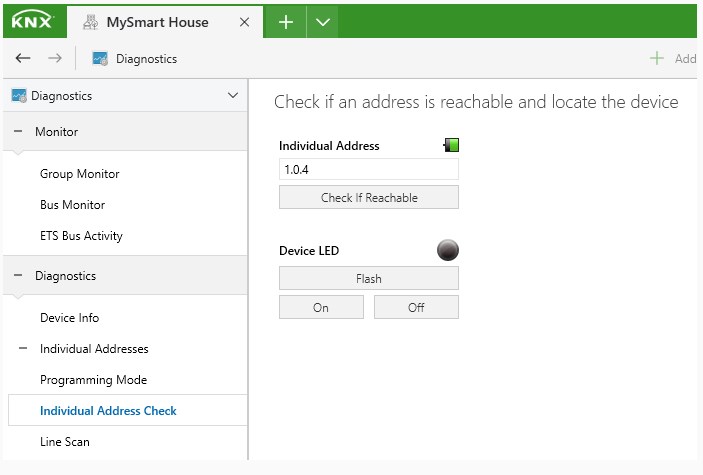

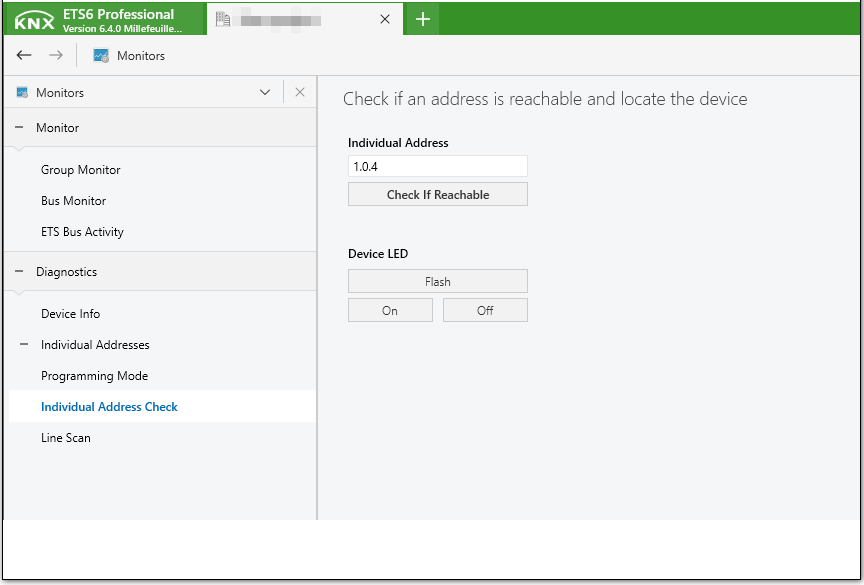

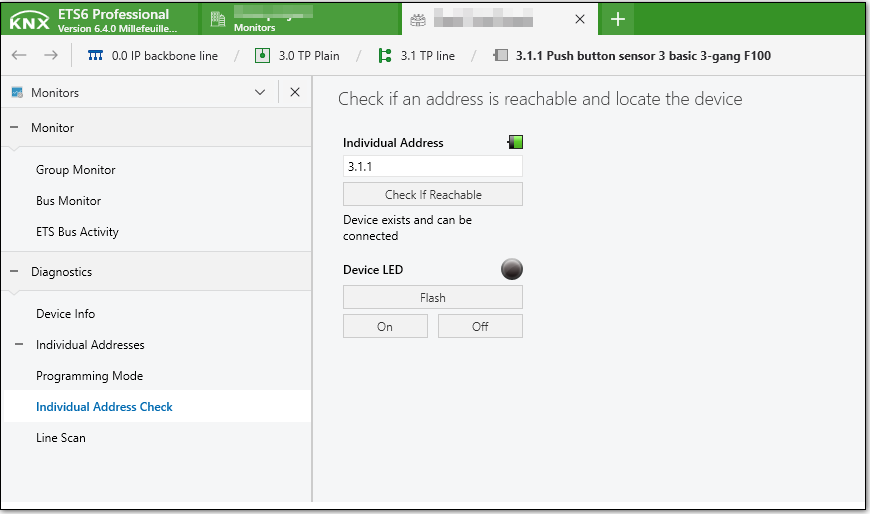

Αυτή η λειτουργία ελέγχει αν μια συσκευή με τη δεδομένη ατομική διεύθυνση υπάρχει στην εγκατάσταση και απαντά. Εισάγετε την ατομική διεύθυνση και κάντε κλικ στο κουμπί «Ελέγξτε προσβασιμότητα». Το ETS δείχνει μετά από σύντομο χρονικό διάστημα ένα από τα ακόλουθα αποτελέσματα.

Εικονίδιο	Περιγραφή
	Η συσκευή υπάρχει
	Η συσκευή δεν υπάρχει

LED Συσκευής

Μια άλλη δυνατότητα εντοπισμού μιας συσκευής στην εγκατάσταση είναι να χρησιμοποιήσετε τα κουμπιά Αναβόσβημα, On ή Off:

• Αναβόσβημα: Το LED προγραμματισμού της εντοπισμένης συσκευής με τη δεδομένη ατομική διεύθυνση θα αναβοσβήνει.
• On: Το LED προγραμματισμού της εντοπισμένης συσκευής με τη δεδομένη ατομική διεύθυνση θα ανάψει.
• Off: Το LED προγραμματισμού της εντοπισμένης συσκευής με τη δεδομένη ατομική διεύθυνση θα σβήσει.

Σάρωση Γραμμής

Σάρωση

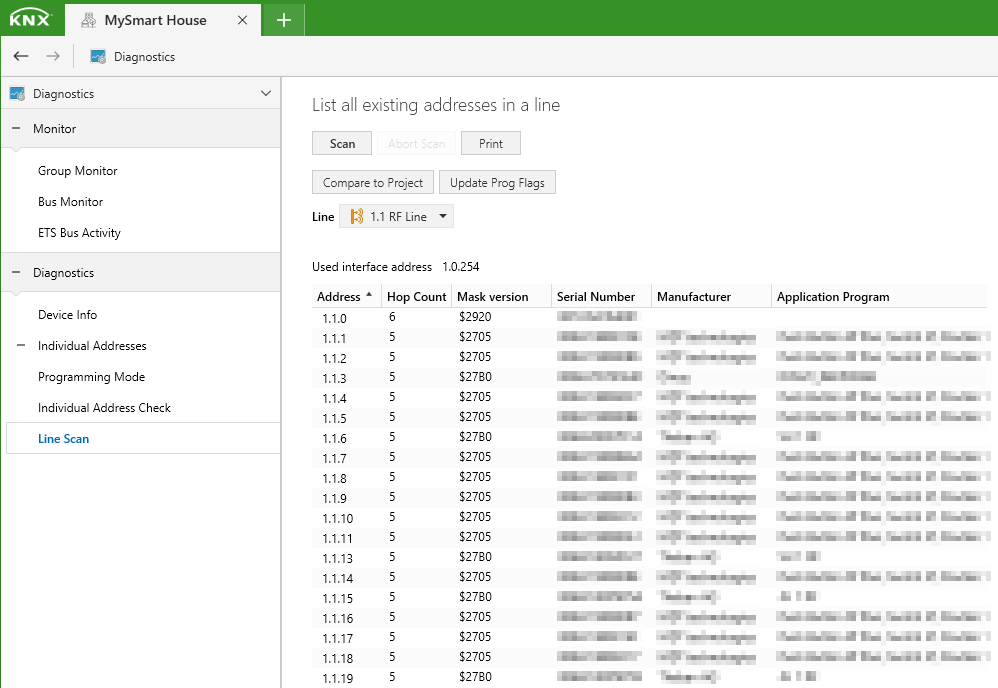

Το κουμπί Σάρωσης γραμμής σας δείχνει ποιές ατομικές διευθύνσεις έχουν ήδη οριστεί σε μια γραμμή.
Αν θέλετε να μάθετε ποια ατομική διεύθυνση έχει ήδη οριστεί σε μια γραμμή, μπορείτε να πατήσετε το κουμπί Σάρωση αφού έχετε επιλέξη τη 'Γραμμή' στην οποία θέλετε να κάνετε αναζήτηση.

Οι ατομικές διευθύνσεις που έχουν βρεθεί στη συγκεκριμένη γραμμή θα εμφανιστούν, καθώς επίσης και η έκδοση μάσκας της αντίστοιχης συσκευής.

Αυτή η εργασία μπορεί να διαρκέσει κάποιο χρόνο, επομένως μπορείτε να διακόψετε τη σάρωση πατώντας το πλήκτρο «Ακύρωση σάρωσης» μόλις έχετε τις πληροφορίες που ψάχνετε.

Η λειτουργία σάρωσης προκύπτει τώρα από τον τύπο του μέσου και τη διαδρομή από τη διασύνδεση στην επιλεγμένη γραμμή/τμήμα στόχου. Ουσιαστικά πρόκειται για 'Fast', αν ισχύει κάτι από τα ακόλουθα:
- ο τύπος μέσου στόχου είναι RF ή PL
- ο τύπος μέσου στόχου είναι IP και η θύρα επικοινωνίας δρομολόγησης είναι διαθέσιμη/επιλεγμένη
- ο τύπος μέσου στόχου είναι TP και η θύρα επικοινωνίας είναι TP (USB ή IP-Tunneling) και η θύρα επικοινωνίας βρίσκεται στην ίδια γραμμή/τμήμα

Σύγκριση με το έργο

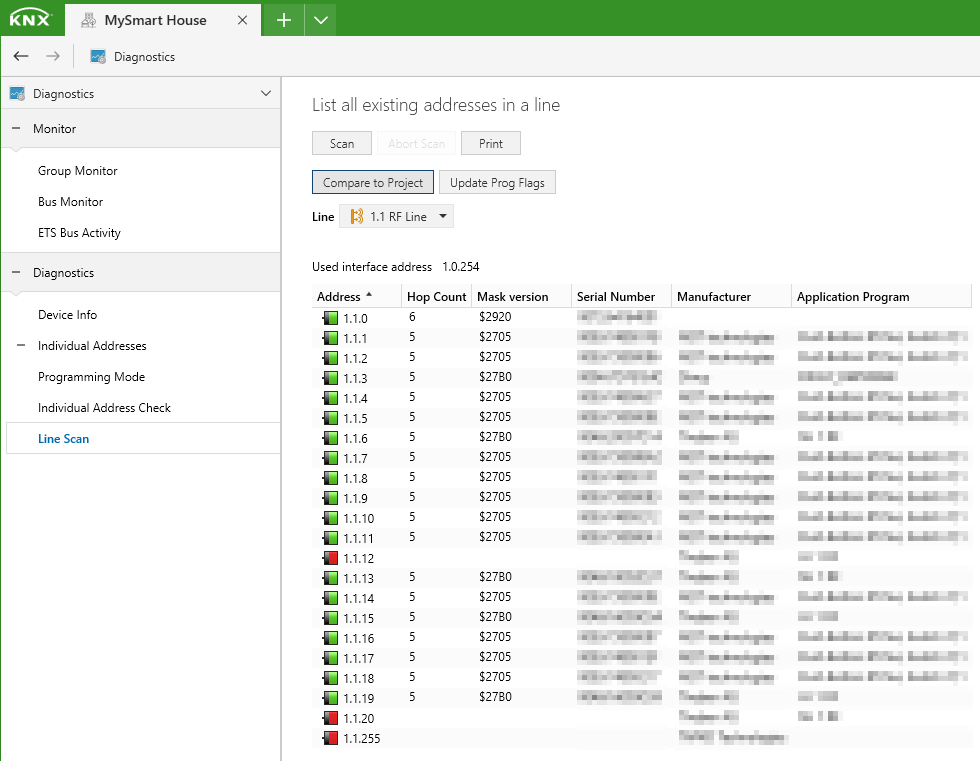

Όταν ολοκληρωθεί η σάρωση γραμμής, τότε γίνεται διαθέσιμο το κουμπί «Σύγκριση με το Έργο». Συγκρίνει τα αποτελέσματα σάρωσης με το έργο του ETS.

Εικονίδιο	Περιγραφή
	Η συσκευή έχει βρεθεί τόσο στο έργο ETS όσο και στην ελεγχόμενη γραμμή.
	Η συσκευή έχει βρεθεί στο έργο ETS, αλλά δεν έχει βρεθεί (καμία απάντηση) στην ελεγχόμενη γραμμή.
	Η συσκευή βρέθηκε στην ελεγχόμενη γραμμή, αλλά δεν βρίσκεται στο έργο ETS.
	Η συσκευή έχει βρεθεί, ωστόσο ενδέχεται να είναι μια ασφαλής συσκευή με άγνωστο κλειδί.

Ενημέρωση των Flags

Όταν ολοκληρωθεί η σάρωση γραμμής, τότε γίνεται διαθέσιμο το κουμπί «Ενημέρωση των Flags». Ορίζει το Flag «Διε» (= ατομική διεύθυνση προγραμματισμένη) σε όλες τις συσκευές του τρέχοντος έργου ETS, για την οποία το αποτέλεσμα της σάρωσης ήταν θετικό (αυτά που σημειώθηκαν με το πράσινο εικονίδιο).

Οι τρεις λειτουργίες σάρωσης, δηλ. Λειτουργία Προγραμματισμού, Έλεγχος Ατομικής Διεύθυνσης και Σάρωση Γραμμής δεν μπορούν να λειτουργούν ταυτόχρονα. Εάν ξεκινήσει μια από αυτές τις λειτουργίες σάρωσης, οι άλλες δύο απενεργοποιούνται αυτόματα έως ότου η ενεργοποιημένη λειτουργία σταματήσει ή ολοκληρωθεί.
