Αυτή η λειτουργία πληροφοριών συσκευής χρησιμοποιείται κυρίως για να ελέγξετε αν:
- το σωστό πρόγραμμα εφαρμογής έχει φορτιστεί σε μια συσκευή bus ή
- έχει τοποθετηθεί το κατάλληλο module εφαρμογής
Το ETS θα ενεργοποιήσει αυτόματα τη σύνδεση με το bus για να διαβάσει τμήματα της μνήμης της συσκευής. Τα δεδομένα θα αναλυθούν και θα εμφανιστεί το αποτέλεσμα.
Η λειτουργία πληροφοριών συσκευής μπορεί να γίνει μέσω του:

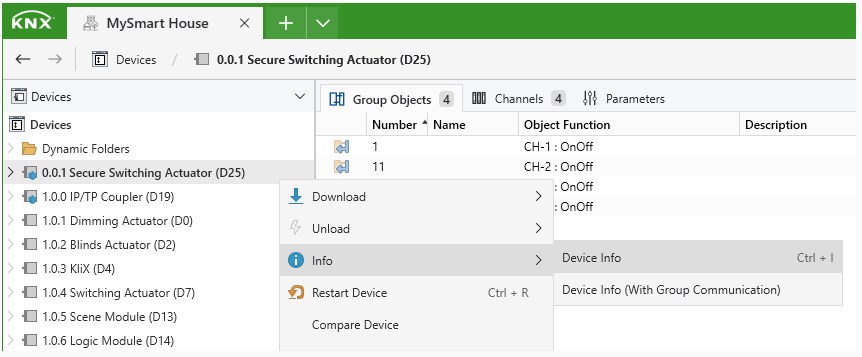

- δεξιού κλικ του ποντικιού σε μια συσκευή «Πληροφορίες > Πληροφορίες συσκευής ή Πληροφορίες συσκευής (με επικοινωνία ομάδων)»
- της γραμμής εργαλείων εξαρτώμενης από το περιεχόμενο «Πληροφορίες > Πληροφορίες συσκευής ή Πληροφορίες συσκευής (με επικοινωνία ομάδων)»
- μενού «Διαγνωστικά > Πληροφορίες συσκευής»
Για να διαβάσετε τις διευθύνσεις ομάδων που έχουν ανατεθεί σε όλα τα αντικείμενα επικοινωνίας μιας συσκευής, μπορείτε να επιλέξετε την επιλογή «.. με Επικοινωνία Ομάδων», έτσι ώστε το αποτέλεσμα να περιλαμβάνει και αυτές τις πληροφορίες. Πιο συγκεκριμένα, υπάρχουν δύο τύποι εκτέλεσης για τις πληροφορίες συσκευής, δηλαδή «Πληροφορίες συσκευής» και «Πληροφορίες συσκευής (με επικοινωνία ομάδων)». Όταν η τελευταία επιλογή είναι επιλεγμένη, διαβάζονται επίσης οι διευθύνσεις ομάδων που έχουν ανατεθεί στα αντικείμενα επικοινωνίας.
Εμφάνιση αποτελεσμάτων

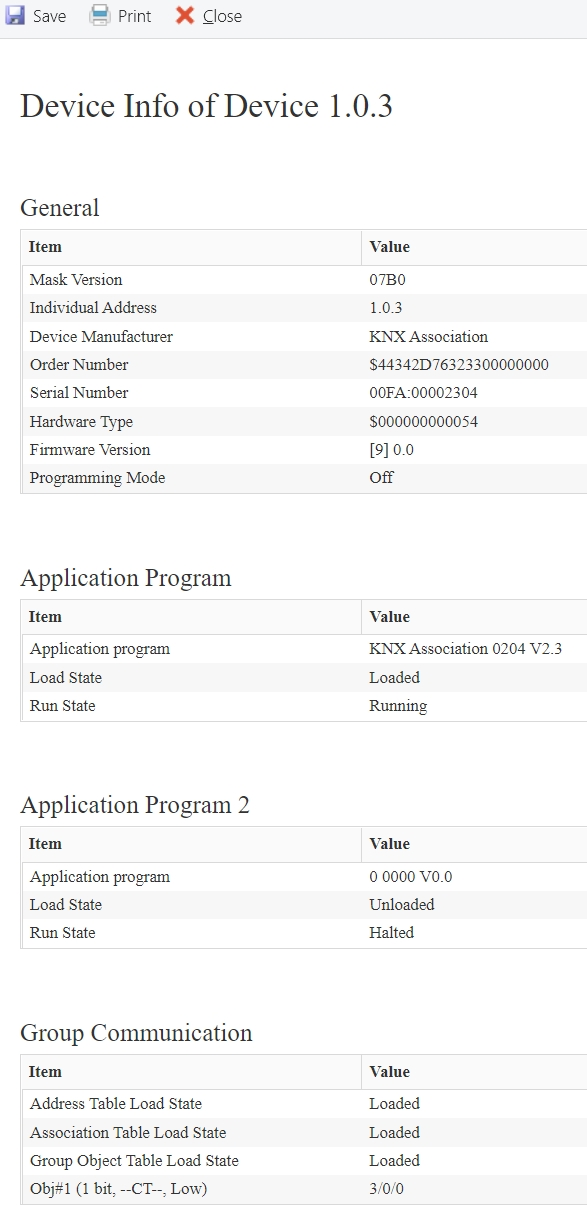

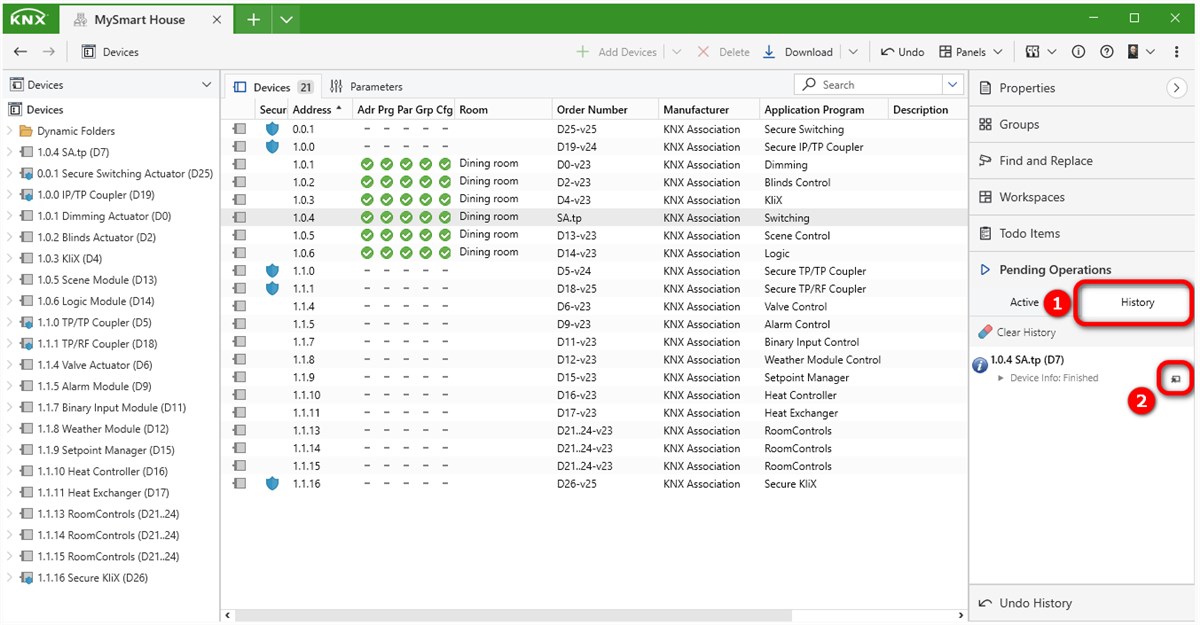

Μόλις ενεργοποιηθούν οι Πληροφορίες συσκευής, ανοίγει ο περιέκτης «Εκκρεμείς Λειτουργίες» στην πλευρική μπάρα και εμφανίζεται η ενέργεια (δηλ. Πληροφορίες συσκευής: Ολοκληρώθηκε). Κάντε κλικ στην καρτέλα «Ιστορικό» και στη συνέχεια στο εικονίδιο για να εμφανίσετε τα αποτελέσματα πληροφοριών συσκευής. Ανοίγει ένα νέο παράθυρο.
Γραμμή Μενού
Στοιχείο μενού | Περιγραφή |
Αποθήκευση | Επιτρέπει την αποθήκευση των αποτελεσμάτων σε μορφή αρχείου HTML. |
Εκτύπωση | Επιτρέπει την εκτύπωση των αποτελεσμάτων. |
Κλείσιμο | Κλείνει το παράθυρο αποτελεσμάτων. |
Περιεχόμενο
Οι πληροφορίες της συσκευής εμφανίζονται σε μορφοποιημένη και μη μορφοποιημένη μορφή, δηλαδή μία φορά ως αριθμητική τιμή και μία φορά ως ερμηνεία της αριθμητικής τιμής. Λεπτομέρειες σχετικά με τον τρόπο ερμηνείας των αποτελεσμάτων περιλαμβάνονται στις Προδιαγραφές KNX. Ανάλογα με την έκδοση μάσκας της συσκευής, θα υπάρχουν περισσότερα ή λιγότερα στοιχεία. Εδώ, αναφέρονται μόνο οι γενικές έννοιες:
Στοιχείο (Γενικά) | Περιγραφή |
Έκδοση μάσκας | Τρέχουσα έκδοση μάσκας της συσκευής bus |
Ατομική διεύθυνση | Ατομική διεύθυνση της συσκευής bus |
Κατασκευαστής συσκευής | Όνομα του κατασκευαστή της συσκευής bus |
Αριθμός παραγγελίας | Αριθμός παραγγελίας, εάν παρέχεται από τον κατασκευαστή σε αναγνώσιμη/αποκωδικοποιημένη μορφή (άλλως δεκαεξαδικό) |
Σειριακός αριθμός | Μοναδικό αναγνωριστικό υλικού συσκευής |
Έκδοση Υλικολογισμικού | Έκδοση υλικολογισμικού της συσκευής |
Τάση Bus | Τάση bus μετρούμενη από τη συσκευή |
Λειτουργία Προγραμματισμού | Κατάσταση του LED-προγραμματισμού |
Σφάλμα λειτουργίας | Σφάλμα στη συσκευή κατά την εκτέλεση του προγράμματος (αν δεν υπάρχει σφάλμα → OK) |
Τύπος Υλικού PEI | Adapter type του hardware |
Στοιχείο (Πρόγραμμα Εφαρμογής) | Περιγραφή |
Πρόγραμμα Εφαρμογής | Όνομα προγράμματος εφαρμογής + έκδοση |
Κατάσταση Φόρτισης | Κατάσταση της διαδικασίας φόρτισης της συσκευής |
Κατάσταση Λειτουργίας | Κατάσταση του προγράμματος εφαρμογής (π.χ. σταματημένο, σε λειτουργία, σε παύση) |
Τύπος λογισμικού PEI (Software) | Περιγραφή του προγραμματισμένου τύπου adapter (αν ο τύπος AST είναι 01, τότε δεν είναι έγκυρος) |
Στοιχείο (Επικοινωνία Ομάδας) | Περιγραφή |
|
Κατάσταση φόρτισης των πινάκων με κείμενο/τιμή (αν είναι διαθέσιμα στη συσκευή, επειδή η διεύθυνση ομάδας/αντικείμενο επικοινωνίας έχει δημιουργηθεί) |
Αντικείμενα Επικοινωνίας |
Αριθμός αντικειμένου; (μέγεθος αντικειμένου/flags/προτεραιότητα)
|
Για τους προσαρμοστές, θα δείτε εδώ πληροφορίες σχετικά με τον τύπο του προσαρμοστή και τις δυνατότητές του, όπως το «μεγ. μήκος δρομολόγησης APDU», τρέχουσα διαμόρφωση δρομολόγησης (π.χ. κύρια γραμμή --> υπογραμμή), ρυθμίσεις ασφαλείας (αν υπάρχουν) κλπ.
Για ορισμένες συσκευές, δεν είναι δυνατόν να διαβάσετε καθόλου την επικοινωνία ομάδων, ανεξάρτητα από το αν οι διευθύνσεις ομάδων και τα αντικείμενα επικοινωνίας υπάρχουν για αυτή τη συσκευή. Σε αυτή την περίπτωση, οι πληροφορίες σχετικά με την επικοινωνία ομάδων (αντικείμενο επικοινωνίας) εμφανίζονται ως "δεν εφαρμόζεται".
Συσκευές με διαφορετικές ιδιότητες και λειτουργίες διαφοροποιούνται στο KNX χρησιμοποιώντας τη λεγόμενη έκδοση μάσκας, που σημαίνει ότι, κατά συνέπεια, κάθε συσκευή KNX έχει ένα καθορισμένο αναγνωριστικό. Άγνωστες εκδόσεις μάσκας (π.χ. αυτές των νέων συσκευών που αναπτύσσονται) δεν εμφανίζονται όταν χρησιμοποιείται στο ETS η λειτουργία πληροφοριών συσκευής.
