Ο οδηγός Διαγνωστικών Ομάδων online σας επιτρέπει να ελέγξετε για πιθανά σφάλματα εγκατάστασης στο επίπεδο λειτουργικότητας, δηλαδή σε επίπεδο διευθύνσεων ομάδων.
Πρέπει να σημειωθεί ότι πρέπει να υπάρχει η online σύνδεση με το bus για να μπορεί να γίνει αυτή η Διάγνωση Ομάδων.

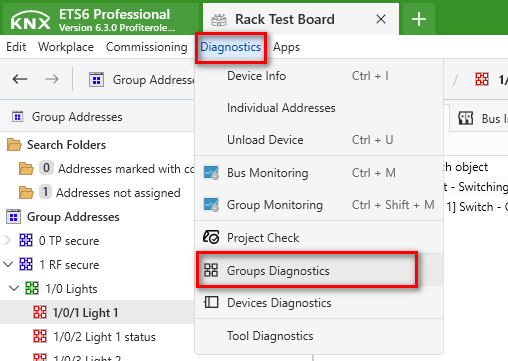

Τα Διαγνωστικά Ομάδων μπορούν να ενεργοποιηθούν μέσω της γραμμής μενού «Διαγνωστικά» > Διαγνωστικά Ομάδων
Υπάρχουν τέσσερα διαφορετικά βήματα που ελέγχονται κατά τη διάρκεια των Διαγνωστικών Ομάδων:
- Επιλογή Διεύθυνσης Ομάδας
- Έλεγχος συσκευών
- Αποστολή / Λήψη
- Ανάλυση Κυκλοφορίας Τηλεγραφημάτων Bus
Πριν από την ενεργοποίηση του οδηγού, ένα ή περισσότερα από τα ακόλουθα στοιχεία πρέπει να επιλεγούν έτσι ώστε τα online διαγνωστικά να μπορούν να εκτελεστούν:
- Διευθύνσεις ομάδων (επίσης περιοχές υψηλότερου επιπέδου)
- Αντικείμενα Επικοινωνίας
- Συσκευές
Στον ίδιο τον οδηγό, μόνο μία διεύθυνση ομάδας μπορεί να ελεγχθεί κάθε φορά. Παρακαλούμε επιλέξτε μία διεύθυνση ομάδας για να ελέγξετε και να προχωρήσετε. Μόλις ολοκληρωθεί ο έλεγχος, μπορείτε να μετακινηθείτε προς τα πίσω στον οδηγό στη σελίδα όπου μπορείτε να επιλέξετε την επόμενη διεύθυνση ομάδας που θα ελεγχθεί.

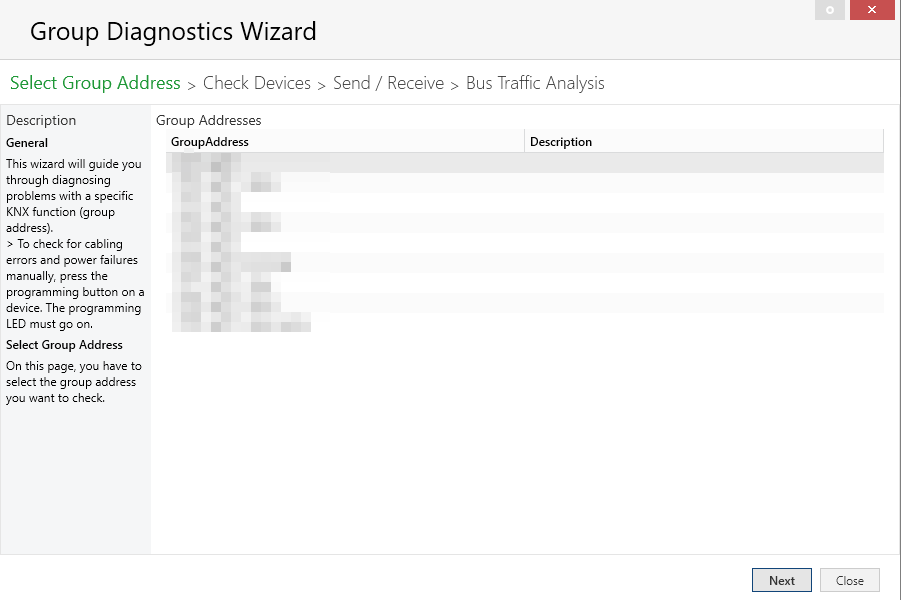

Επιλέξτε Διεύθυνση Ομάδας
Έλεγχος συσκευών

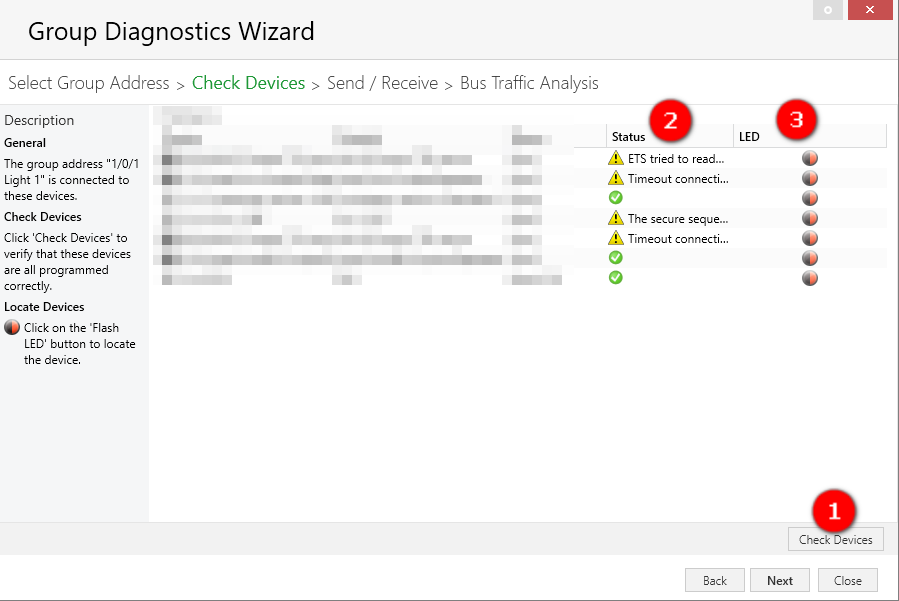

Για να ελεγχθεί ότι οι συσκευές που εμφανίζονται είναι όλες προγραμματισμένες σωστά, κάντε κλικ στο κουμπί «Έλεγχος Συσκευών (1)». Παρακαλούμε σημειώστε ότι δεν είναι δυνατή η ακύρωση του ελέγχου όταν πατηθεί αυτό το κουμπί. Για να εντοπίσετε τη συσκευή στην εγκατάσταση, απλά επιλέξτε τη συσκευή στη λίστα και κάντε κλικ στο αντίστοιχο εικονίδιο LED (3) δίπλα της.
Αποτελέσματα
Τα αποτελέσματα του ελέγχου εμφανίζονται ως εικονίδιο με διαφορετικό χρώμα στη στήλη κατάστασης (2):
| Εικονίδιο | Περιγραφή |
|
|
Εάν όλοι οι έλεγχοι έχουν εκτελεστεί με επιτυχία και έχουν βρεθεί εντάξει. |
|
|
Εάν τουλάχιστον ένας έλεγχος έχει αποτύχει πλήρως. Το ακριβές σφάλμα περιλαμβάνεται ως κείμενο. |
|
|
Εάν κανένας από τους ελέγχους δεν έχει αποτύχει πλήρως, αλλά τουλάχιστον ένας έλεγχος απέδωσε ένα ασαφές αποτέλεσμα (παράδειγμα: μια συσκευή με plug-in δεν υλοποιεί τις προβλεπόμενες διεπαφές και ο τυπικός έλεγχος απέτυχε). Μια ένδειξη για το τι μπορεί να είναι λάθος περιλαμβάνεται στο κείμενο. |
Το κείμενο του σφάλματος περιλαμβάνει τόσο αυτό που έχει διαπιστωθεί ότι είναι ασυνεπές όσο και ποια μέτρα μπορούν να ληφθούν από τον χρήστη. Αναλυτική επεξήγηση του βήματος "Έλεγχος συσκευών" θα βρείτε στην ενότητα Διαγνωστικά ομάδων (αναλυτικά).
Αποστολή / Λήψη

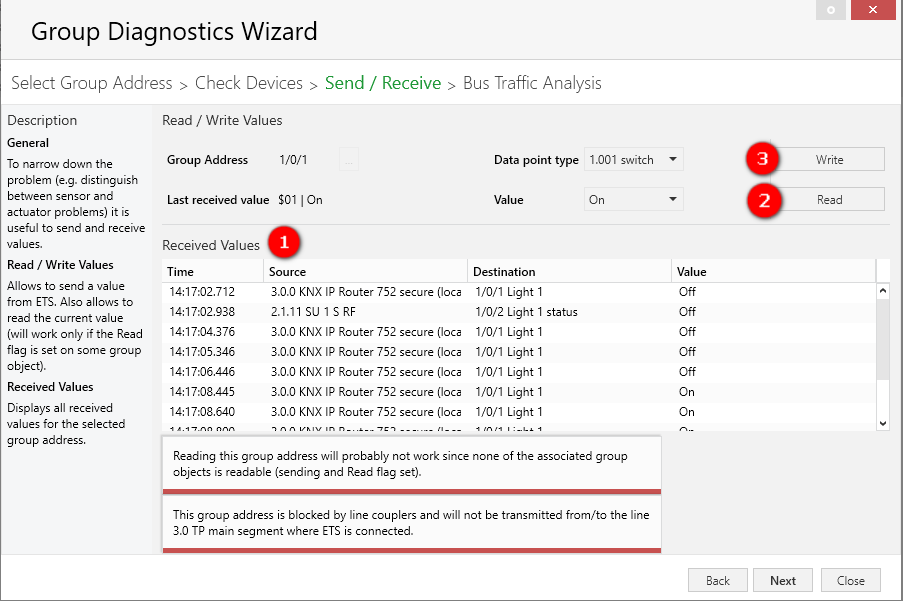

Αυτή η λειτουργία προσφέρει τη δυνατότητα ρύθμισης του τύπου datapoint καθώς και την τιμή των χρήσιμων δεδομένων και την αποστολή τους στο bus μέσω του κουμπιού «Εγγραφή (3)». Όταν κάνετε κλικ στο κουμπί «Ανάγνωση» (2) μπορείτε να διαβάσετε τις διαφορετικές τιμές στο παράθυρο «Ληφθείσες Τιμές» (1). Αναλυτική επεξήγηση του βήματος «Αποστολή/λήψη τιμών» θα βρείτε στην ενότητα Διαγνωστικά ομάδων (αναλυτικά).
Ανάλυση Κυκλοφορίας Τηλεγραφημάτων Bus
Αυτή η λειτουργία θα αναλύσει τον αριθμό των τηλεγραφημάτων που αποστέλλονται στο bus μόλις πατηθεί το κουμπί «Έναρξη ανίχνευσης». Οι τιμές του επικοινωνιακού φορτίου του bus παρουσιάζονται σαν σχετικές τιμές (%) και εμφανίζονται τα τυχόν προβλήματα κατά την επιβεβαίωση.

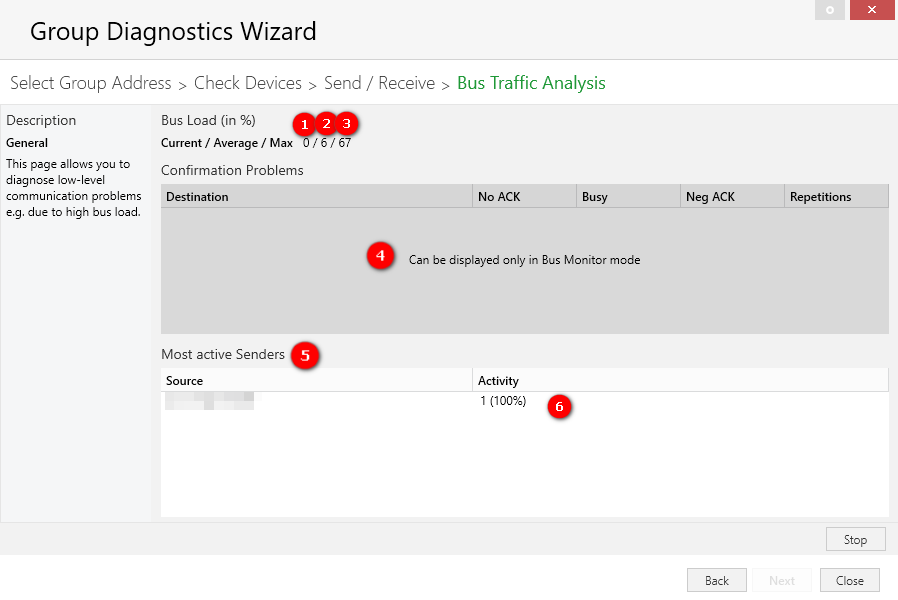

- Τρέχον (1) = αποτελεί το τρέχον ποσοστό φορτίου bus
- Μέσος όρος (2) = σας ενημερώνει για το μέσο φορτίο bus από την έναρξη της καταγραφής
- Μέγιστο (3) = δηλώνει το μέγιστο φορτίο κατά την καταγραφή.
Αν είναι δυνατόν, ο οδηγός αλλάζει σε λειτουργία παρακολούθησης bus. Εάν αυτό δεν είναι δυνατό (επειδή μια άλλη σύνδεση είναι ανοικτή ή η θύρα επικοινωνίας δεν υποστηρίζει λειτουργία παρακολούθησης του bus), εμφανίζεται ένα μήνυμα λέγοντας ότι ορισμένες λειτουργίες δεν είναι διαθέσιμες (4).
Το τμήμα του παραθύρου Προβλήματα επικοινωνίας ενημερώνει για:
- ποια διεύθυνση ομάδας δεν έχει επιβεβαιωθεί τουλάχιστον από έναν παραλήπτη (άρα επαναλαμβάνεται)
- ποια διεύθυνση ομάδας έχει επιβεβαιωθεί αρνητικά τουλάχιστον από έναν παραλήπτη
- αν μια διεύθυνση ομάδας έχει επιβεβαιωθεί τουλάχιστον από έναν παραλήπτη με μια επιβεβαίωση Απασχολημένος.
Το κάτω μέρος του παραθύρου, δηλαδή οι πιο ενεργοί αποστολείς (5), ενημερώνουν ποιες συσκευές συμβάλλουν στην κυκλοφορία του bus.
Προσοχή: Αν το επικοινωνιακό φορτίο του bus ξεπερνά το 50% μπορεί να οδηγήσει σε προβλήματα επικοινωνίας (σποραδικές δυσλειτουργίες) στην λειτουργία του ΚΝΧ (6).
Αναλυτική επεξήγηση του βήματος "Ανάλυση Τηλεγραφημάτων Bus" θα βρείτε στην ενότητα Διαγνωστικά ομάδων (αναλυτικά).
