Με τη λειτουργία ελέγχου έργου, μπορούν να εκτελεστούν διάφοροι έλεγχοι έργου με τη βοήθεια ενός οδηγού. Ο οδηγός ελέγχου έργου, μέσω μιας διαδικασίας, καθοδηγεί τον χρήστη στον έλεγχο του έργου του, με βάση τους κανόνες προγραμματισμού και σχεδιασμού της ΚΝΧ.
Αυτό είναι ένα offline test. Το ETS δεν χρειάζεται σύνδεση στο bus.

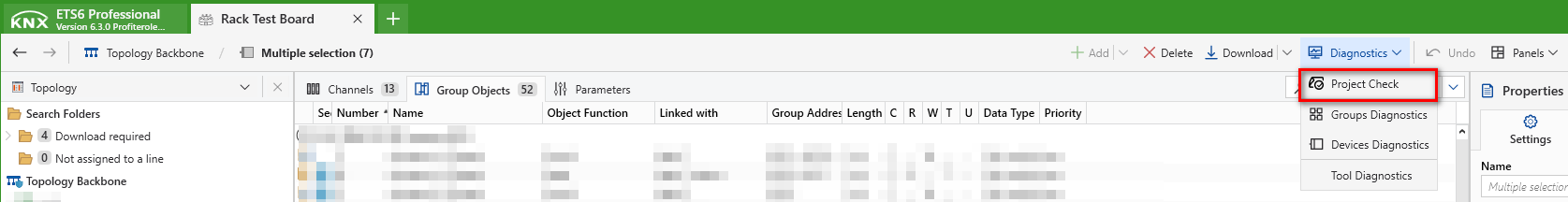

Ο Έλεγχος Έργου μπορεί να ενεργοποιηθεί μέσω των 3 τελειών στη γραμμή εργαλείων.
Υπάρχουν 5 διαφορετικά επίπεδα που ελέγχονται σε ένα έργο.
- Έλεγχος συσκευών
- Έλεγχος διευθύνσεων ομάδων
- Έλεγχος τοπολογίας
- Έλεγχος πληροφοριών προϊόντος
- Έλεγχος για έργα που έχουν εισαχθεί από προηγούμενες εκδόσεις του ETS

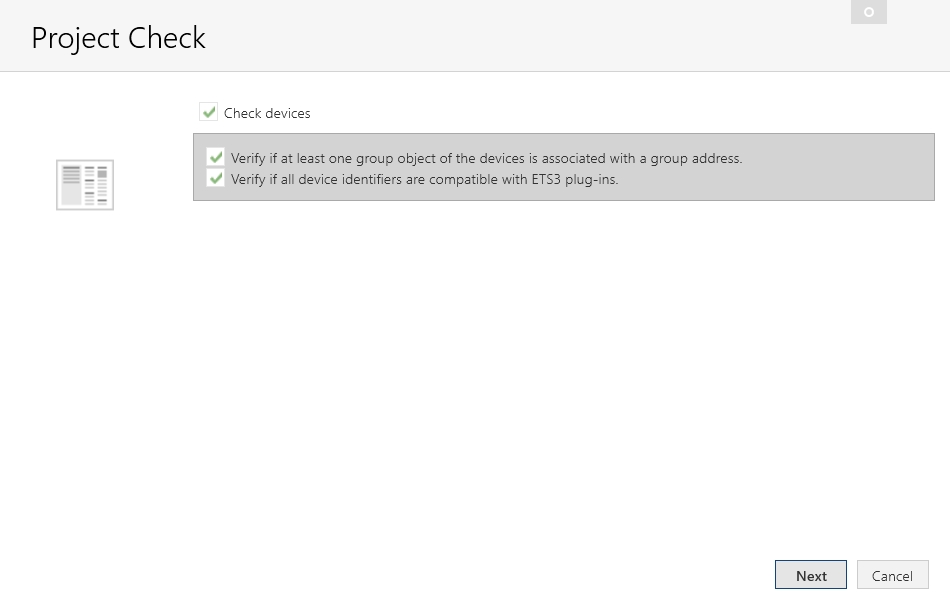

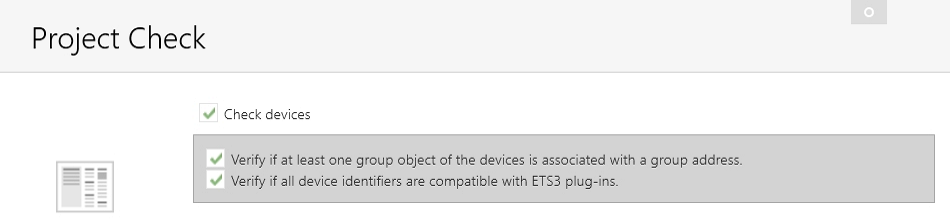

Έλεγχος συσκευών
Τι ελέγχει η επιβεβαίωση ελέγχου συσκευών;
- Αν τουλάχιστον ένα Αντικείμενο Επικοινωνίας των συσκευών είναι συνδεδεμένο με μια Διεύθυνση Ομάδας.
- Αν όλα τα αναγνωριστικά των συσκευών είναι συμβατά με τα plug-ins του ETS3.

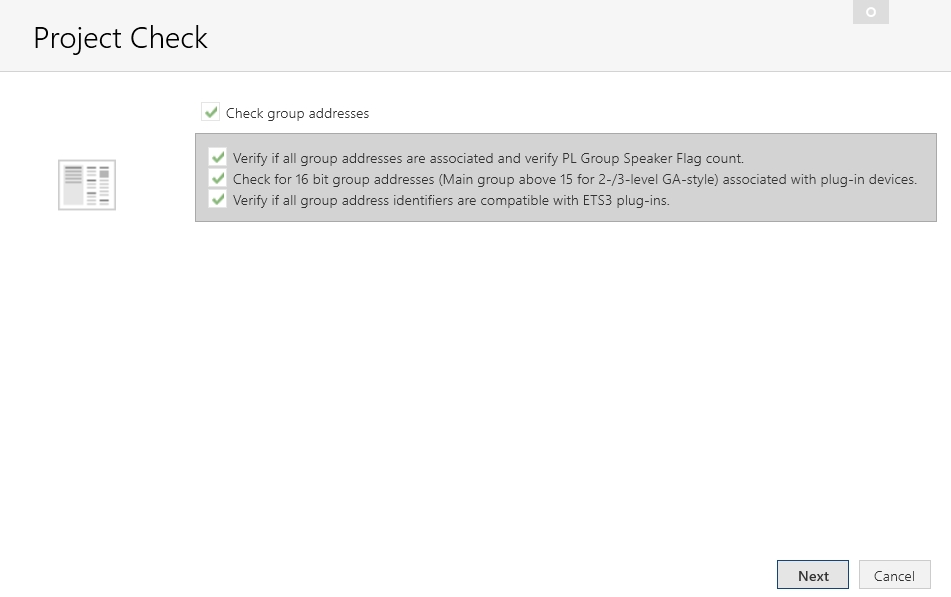

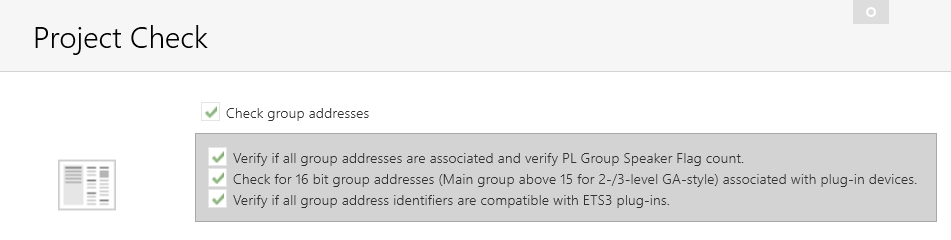

Έλεγχος διευθύνσεων ομάδων
Τι ελέγχει η επιβεβαίωση ελέγχου διευθύνσεων ομάδων;
- Αν χρησιμοποιούνται όλες οι διευθύνσεις ομάδων (συνδεδεμένες με τουλάχιστον ένα αντικείμενο επικοινωνίας)
- Αν οι εκτεταμένες διευθύνσεις ομάδων είναι συνδεδεμένες με συσκευές που απαιτούν plug-in
- Αν όλα τα αναγνωριστικά Διευθύνσεων Ομάδων είναι συμβατά με plug-ins του ETS3.

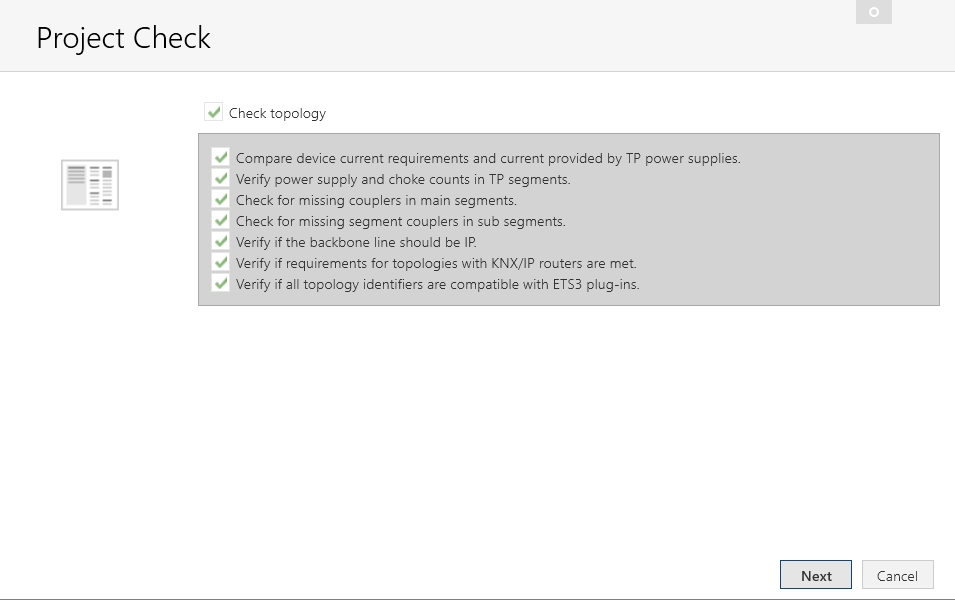

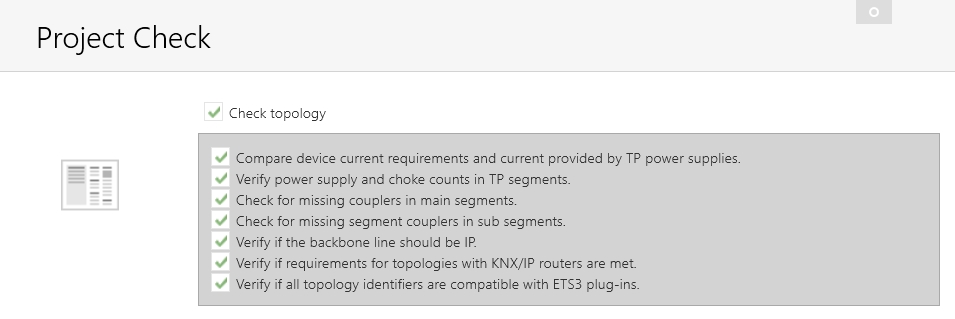

Έλεγχος τοπολογίας
Τι ελέγχει η επιβεβαίωση ελέγχου τοπολογίας;
- Συγκρίνει την τρέχουσα κατανάλωση ισχύος των συσκευών με την ισχύ των τροφοδοτικών TP.
- Εάν η ιδιότητα κατανάλωση ισχύος της συσκευής είναι διαθέσιμη στις συσκευές, τότε χρησιμοποιείται. Διαφορετικά, χρησιμοποιείται ο μέσος όρος 10mA
- Εάν η ιδιότητα κατανάλωση ισχύος της συσκευής είναι διαθέσιμη στα τροφοδοτικά, τότε χρησιμοποιείται. Διαφορετικά, χρησιμοποιείται ο μέσος όρος 320mA
- Τον αριθμό των τροφοδοτικών και των πηνίων στα TP τμήματα γραμμής.
- Αν λείπουν προσαρμοστές γραμμής στα κύρια τμήματα
- Αν λείπουν προσαρμοστές τμημάτων στα υποτμήματα
- Αν μια κεντρική (backbone) γραμμή πρέπει να είναι IP.
- Αν πληρούνται οι απαιτήσεις για τις τοπολογίες με δρομολογητές ΚΝΧ/ΙΡ
- Αν όλα τα αναγνωριστικά τοπολογίας είναι συμβατά με plug-ins του ETS3.

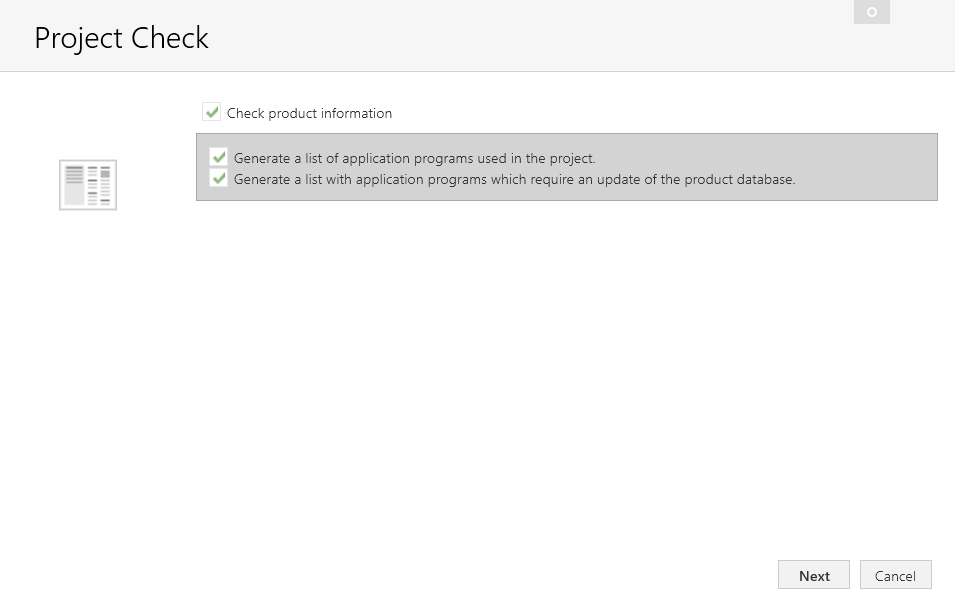

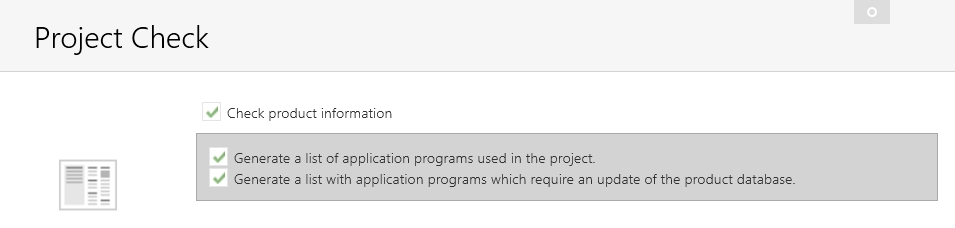

Έλεγχος πληροφοριών προϊόντος
Σε ορισμένες περιπτώσεις, είναι διαθέσιμη μια ενημέρωση μιας καταχώρησης προϊόντος KNX, η οποία περιέχει βελτιώσεις ή διορθώσεις σφαλμάτων για την ίδια έκδοση προϊόντος. Με τη βοήθεια αυτού του ελέγχου, μπορεί να εκτυπωθεί μια λίστα που εμφανίζει όλες αυτές τις συσκευές. Η λίστα αυτή περιέχει επίσης τα «δακτυλικά αποτυπώματα» των συσκευών (αυτά μπορούν να χρησιμοποιηθούν από τους κατασκευαστές για τη διάκριση μεταξύ διαφόρων παραλλαγών μιας συσκευής, ακόμη και όταν η έκδοση είναι η ίδια).

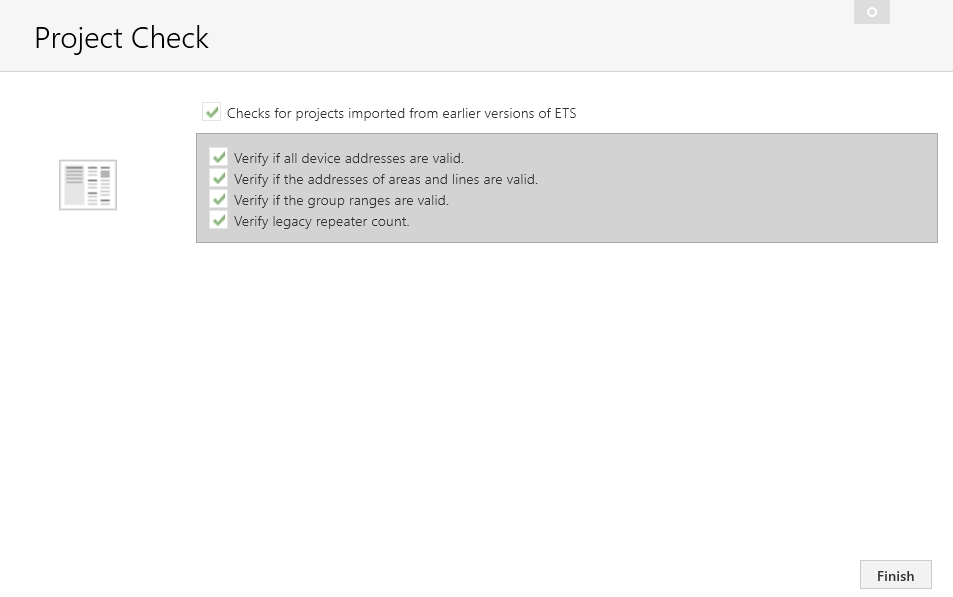

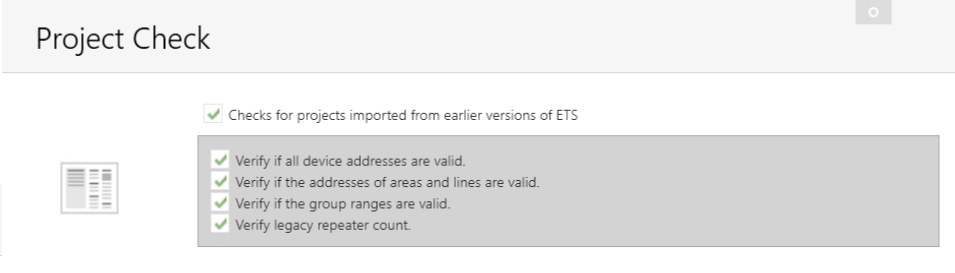

Ελέγχει για έργα που έχουν εισαχθεί από προηγούμενες εκδόσεις του ETS
Τι ελέγχει το «Για έργα που έχουν εισαχθεί από προηγούμενες εκδόσεις του ETS»;
- Αν όλες οι διευθύνσεις συσκευών είναι έγκυρες
- Αν οι Διευθύνσεις των περιοχών και των γραμμών είναι έγκυρες
- Αν τα εύρη των Ομάδων είναι έγκυρα
- Αριθμός παλιών επαναληπτών
Το αποτέλεσμα εμφανίζεται στο ίδιο παράθυρο. Μπορεί να αποθηκευτεί, να αντιγραφεί στο πρόχειρο και να εκτυπωθεί.
Όλοι οι έλεγχοι μπορούν να απενεργοποιηθούν σε γενικό επίπεδο, και τα επιμέρους βήματα των ελέγχων μπορούν να απενεργοποιηθούν στην αντίστοιχη καρτέλα.
