Με αυτόν τον οδηγό πιστοποιείται αν έχουν ολοκληρωθεί επιτυχώς όλα τα απαραίτητα βήματα για την θέση σε λειτουργία της εγκατάστασης. Είναι δυνατόν αυτός ο έλεγχος να εκτελείται για όλες τις bus- συσκευές του έργου, για μία ειδική bus- συσκευή ή για όλες τις συσκευές που είναι συνδεδεμένες σε μία συγκεκριμένη διεύθυνση ομάδας. Η λειτουργία είναι παρόμοια με το Βήμα "Έλεγχος συσκευών" του οδηγού Διαγνωστικών Ομάδων, αλλά λειτουργεί σε όλες τις συσκευές του έργου και όχι μόνο στις συσκευές που είναι συνδεδεμένες σε μια συγκεκριμένη διεύθυνση ομάδας.

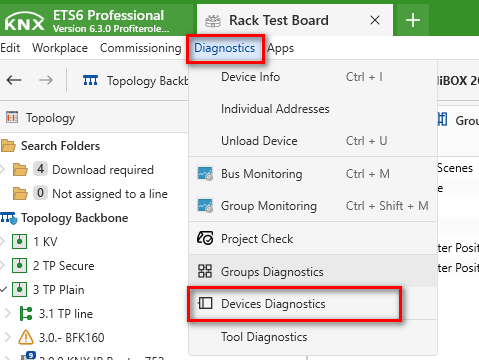

Η καρτέλα Διαγνωστικά Σφαλμάτων μπορεί να ενεργοποιηθεί μέσω της γραμμής μενού «Διαγνωστικά» > Διαγνωστικά Συσκευών. Οι επόμενες ενότητες περιγράφουν τα δύο βήματα:
Βασικοί έλεγχοι
Διεξάγονται οι ακόλουθοι έλεγχοι:
- Έχουν τεθεί όλα τα flags προγραμματισμού του έργου; Το flag Cfg θα λαμβάνεται υπόψη μόνο στα μέσα PL/RF.
- Είναι η συσκευή προσβάσιμη στο bus (ping);
- Είναι το Πρόγραμμα Εφαρμογής φορτισμένο και εκτελείται; Απαραίτητη προϋπόθεση είναι το πρόγραμμα εφαρμογής στην εγκατάσταση να είναι το ίδιο όπως στο έργο, αλλιώς αυτή η δοκιμή αποτυγχάνει και εμφανίζει ένα σφάλμα στη λίστα.
Μια γραμμή προόδου δείχνει πόσες συσκευές έχουν ελεγχθεί μέχρι στιγμής (x από y). Ο έλεγχος μπορεί να ακυρωθεί ανά πάσα στιγμή.
Μόνο τα σφάλματα εμφανίζονται στη λίστα.
Εάν καμία συσκευή δεν είναι προσβάσιμη σε μια γραμμή, θα εμφανιστεί μια ειδοποίηση μετά την τρίτη συσκευή (ενώ ο οδηγός συνεχίζει τους ελέγχους του στις άλλες συσκευές). Η ειδοποίηση προτείνει τον έλεγχο των πιο συνηθισμένων αιτιών για το πρόβλημα (προβλήματα τοπολογίας, λάθος τοπική διεύθυνση, ελλειπής τροφοδοσίας, κομμένο καλώδιο) και επιτρέπει να παραλείψετε αυτή τη γραμμή και να συνεχίσετε με την επόμενη.
Ο χρήστης μπορεί να συνεχίσει με τους 'Εκτεταμένους Έλεγχους' ή να κλείσει τον οδηγό εδώ.
Εκτεταμένοι έλεγχοι
Για όλες τις συσκευές του έργου/επιλογής που πέρασαν τους 'Βασικούς Ελέγχους', διενεργούνται οι ακόλουθοι έλεγχοι (για συσκευές που δεν πέρασαν από τον έλεγχο, το αποτέλεσμα από τον προηγούμενο έλεγχο αναφέρεται και πάλι σε αυτόν τον πίνακα):
- Διαβάζει τους πίνακες συνδέσεων των συσκευών στην εγκατάσταση και τους συγκρίνει με τις συνδεδεμένες διευθύνσεις ομάδων από το έργο.
- Οι πίνακες διευθύνσεων πρέπει να είναι πανομοιότυποι.
- Πίνακας συνδέσεων:
- Οι αποστέλουσες ομάδες πρέπει να είναι πανομοιότυπες.
- Οι παραλαμβάνουσες ομάδες πρέπει να είναι πανομοιότυπες, εκτός από τη σχετική τους σειρά.
- Πίνακας Αντικειμένων Επικοινωνίας:
- Για τα αντικείμενα επικοινωνίας, η σύγκριση είναι επιτυχής στις ακόλουθες περιπτώσεις:
- Όλα τα flags και το μήκος των αντικειμένων είναι ίσα.
- Επιπλέον έλεγχος 1: Καμία διεύθυνση ομάδας δεν έχει ανατεθεί στο αντικείμενο επικοινωνίας ή δεν έχει οριστεί το flag της επικοινωνίας. Ταιριάζουν τα δεδομένα στη συσκευή με τα δεδομένα στο έργο;
- > Σε αυτή την περίπτωση, τα υπόλοιπα flags και το μέγεθος του αντικειμένου αγνοούνται.
- Επιπλέον έλεγχος 2: Καμία διεύθυνση ομάδας δεν έχει ανατεθεί στο αντικείμενο επικοινωνίας το flag της επικοινωνίας έχει οριστεί στο έργο. Τα δεδομένα στη συσκευή δεν ταιριάζουν με τα δεδομένα του έργου.
- > Στην περίπτωση αυτή, η σύγκριση είναι εντάξει. Το ETS το ανάγκασε αυτό ρητά!
- Για τα αντικείμενα επικοινωνίας, η σύγκριση είναι επιτυχής στις ακόλουθες περιπτώσεις:
Μια γραμμή προόδου δείχνει πόσες συσκευές έχουν ήδη ελεγχθεί (x από y). Ο έλεγχος μπορεί να ακυρωθεί ανά πάσα στιγμή.
Μόνο τα σφάλματα εμφανίζονται στη λίστα.
