Το πάνελ Τοπολογία χρησιμοποιείται για τον καθορισμό της παρούσας δομής bus και τον ορισμό των ατομικών διευθύνσεων στις συσκευές.
Το πάνελ αυτό μπορεί να χρησιμοποιηθεί ταυτόχρονα με άλλα παράθυρα και εμφανίζει το έργο KNX όσον αφορά την δομή Bus. Οι συσκευές που έχουν αντιστοιχηθεί στις διάφορες γραμμές είναι διακριτές. Twisted Pair, Powerline, RF και IP γραμμές και περιοχές προβάλλονται με διαφορετικά σύμβολα.

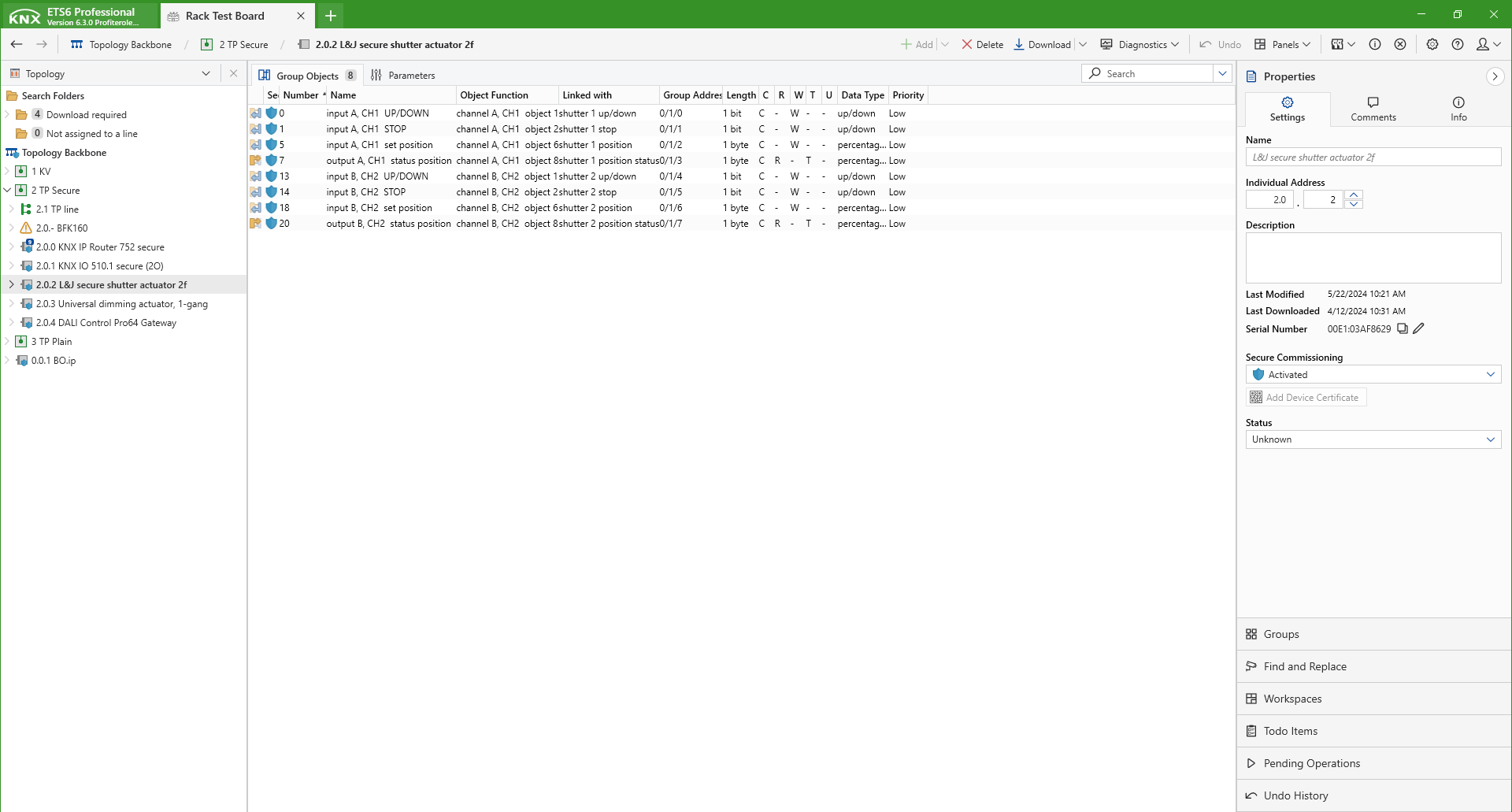

Η προβολή δέντρου (αριστερή πλευρά) δείχνει την υπάρχουσα τοπολογία bus ενός έργου, ενώ η δεξιά πλευρά της οθόνης προβάλλει μία λίστα των στοιχείων που επιλέγονται στην αριστερή πλευρά της οθόνης
Η δομή της τοπολογίας δημιουργείται συνήθως αυτόματα αν οι ατομικές διευθύνσεις αποδίδονται από άλλη θέση. Όλα τα στοιχεία ανώτερης τάξης, όπως περιοχές και κύριες γραμμές εισάγονται σύμφωνα με τις ατομικές διευθύνσεις που δίδονται.
