Αυτό το άρθρο καλύπτει τα ακόλουθα θέματα:
Βασικές πληροφορίες
Σκοπός
Με αυτήν την εφαρμογή είναι δυνατή η σύγκριση συσκευών από ένα έργο ETS με τις φυσικές συσκευές στην πραγματική εγκατάσταση KNX. Με αυτό τον τρόπο, μεμονωμένες συσκευές, και/ή ολόκληρες γραμμές ή περιοχές (ή ακόμα και ολόκληρο το ETS έργο) μπορούν να συγκριθούν. Η πιο σημαντική περίπτωση χρήσης είναι ο έλεγχος λειτουργικών διαφορών (π.χ. λόγω αλλαγών από τρίτους) κατά την εγκατάσταση, π.χ. σε περίπτωση απαίτησης εγγύησης. Μια άλλη περίπτωση χρήσης είναι η διασφάλιση ότι έχουν πραγματοποιηθεί όλες οι απαιτούμενες τροποποιήσεις, π.χ. στο πλαίσιο μιας αναβάθμισης που σχετίζεται με την ασφάλεια.
Ποιες συσκευές μπορούν να συγκριθούν;
Κατ 'αρχήν, κάθε καταχωρημένη/πιστοποιημένη συσκευή με τουλάχιστον ένα Πρόγραμμα Εφαρμογής διαθέσιμο μπορεί να συγκριθεί, δηλαδή δεν μπορεί να συγκριθεί ένα πηνίο KNX ή ένας συνδετήρας KNX. Υπάρχει, ωστόσο, μια εξαίρεση: οι συσκευές με ένα "multi-pass plug-in' δεν μπορούν να συγκριθούν καθόλου.
Τεχνικές λεπτομέρειες
Μετά τη θέση σε λειτουργία μιας συσκευής από το ETS, όλα τα απαιτούμενα δεδομένα διαμόρφωσης της, τα οποία ονομάζονται 'εικόνα μνήμης' (ή 'εικόνα' εν συντομία) φορτίζονται στη μνήμη της συσκευής. Αυτή η εφαρμογή έχει ενσωματωμένη λειτουργικότητα για την ανάγνωση των εικόνων μνήμης από συσκευές (δηλαδή για την ανακατασκευή της 'εικόνας μνήμης'), για την οποία χρησιμοποιεί μια διαδικασία δύο σταδίων:
- Βήμα 1 - Βασική Σύγκριση
- Βήμα 2 - Ενισχυμένη Σύγκριση
Βήμα 1 - Βασική Σύγκριση
Οι παρακάτω πληροφορίες διαβάζονται από τη φυσική συσκευή στην εγκατάσταση και συγκρίνονται με τη συσκευή του έργου ETS:
- η έκδοση μάσκας της (επίσης γνωστή ως «Περιγραφή συσκευής»)
- το Αναγνωριστικό του τρέχοντος φορτισμένου Προγράμματος Εφαρμογής
- η κατάσταση φόρτισης του τρέχοντος φορτισμένου Προγράμματος Εφαρμογής
Εάν η βασική σύγκριση αποτύχει, η ενισχυμένη σύγκριση δεν θα πραγματοποιηθεί. Η βασική σύγκριση αποτυγχάνει όταν:
- Η Έκδοση Μάσκας είναι άγνωστη στο ETS.
- Η έκδοση μάσκας δεν ταιριάζει ή δεν είναι στη λίστα συμβατότητας.
- Το αναγνωριστικό Προγράμματος Εφαρμογής, δηλαδή ο συνδυασμός Αναγνωριστικού Κατασκευαστή + Τύπος Συσκευής + Έκδοση συσκευής δεν ταιριάζουν.
- Η κατάσταση φόρτισης του Προγράμματος Εφαρμογής είναι ορισμένη σε «Δεν είναι φορτισμένο».
Εάν μια συσκευή έχει περισσότερα από ένα Προγράμματα Εφαρμογής, τότε αυτό ισχύει για όλα τα Προγράμματα Εφαρμογής.
Βήμα 2 - Ενισχυμένη Σύγκριση
Η εφαρμογή δημιουργεί δύο εικόνες μνήμης, μία βάσει των πληροφοριών που βρέθηκαν στο έργο στο ETS και μία άλλη βάσει των πληροφοριών που διαβάζονται από τη φυσική συσκευή. Η εφαρμογή συγκρίνει στη συνέχεια τις δύο εικόνες μνήμης και δημιουργεί μια λίστα με διαφορές (αν υπάρχουν).
Εντούτοις, με μια διαφορά δεν συνεπάγεται απαραιτήτως μια λειτουργική αλλαγή και/ή τροποποίηση της συσκευής.
Παράδειγμα: Μια προεπιλεγμένη τιμή σεναρίου φορτώνεται μέσω του ETS, θα μπορούσε στη συνέχεια να τροποποιηθεί από το χρήστη (κατά το χρόνο εκτέλεσης), η οποία πρέπει να θεωρηθεί ως μία «επιτρεπόμενη» ενέργεια.
Ενεργοποίηση
Ακολουθήστε τις παρακάτω οδηγίες για να ενεργοποιήσετε την εφαρμογή:
- Αγοράσετε μια άδεια χρήσης από MyKNX
- Αδειοδοτήστε την όπως εξηγείται εδώ
- Δε χρειάζεται να εγκατασταθεί πρόσθετο αρχείο *.etsapp
Χρήση της εφαρμογής Σύγκριση Συσκευής στο ETS

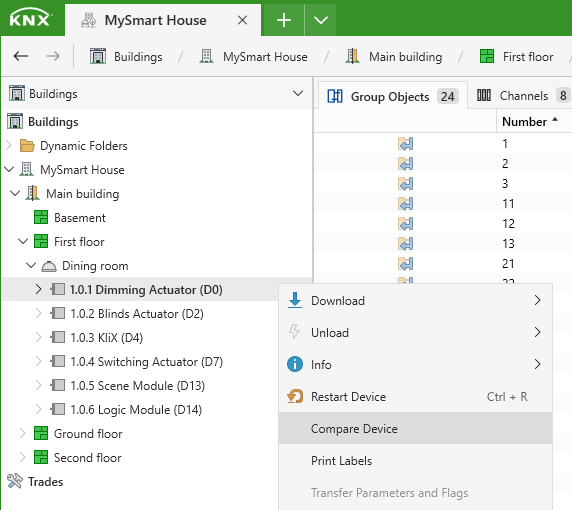

Η λειτουργία μπορεί να επικληθεί μέσω του μενού περιβάλλοντος από μία ή πολλαπλές συσκευές. Δεδομένου ότι αυτή η εφαρμογή διαβάζει τα δεδομένα μέσω του bus, η χρήση της θα οδηγήσει σε ενέργειες που εμφανίζονται στην πλαϊνή μπάρα (μία ανά συσκευή).
Ευρεθείσες διαφορές εμφανίζονται στην οθόνη αποτελεσμάτων ανά συσκευή.
Με το κουμπί Ενημέρωση κατάστασης προγραμματισμού είναι δυνατόν η φυσική συσκευή στην εγκατάσταση να ταιριάξει ξανά με τη συσκευή στο έργο.
Αυτό το κουμπί θα επηρεάσει όλες τις συσκευές στη λίστα.
Σχετικά με τα flags φόρτισης (στο έργο ETS):
- η Εφαρμογή επαναφέρει (εάν χρειάζεται) τα αντίστοιχα flags φόρτισης σε περίπτωση ασυμφωνίας μεταξύ της φυσικής συσκευής και της συσκευής στο έργο ETS.
- η Εφαρμογή θέτει (αν χρειάζεται) τα αντίστοιχα flags φόρτισης στην περίπτωση που ταιριάζουν αυτά της φυσικής συσκευής και της συσκευής του έργου ETS.
Εν ολίγοις, τρία διαφορετικά αποτελέσματα είναι πιθανά για μια συσκευή σε ένα έργο μετά από τη σύγκριση:
- Το αποτέλεσμα μπορεί να αξιολογηθεί: εμφανίζεται με πράσινο ή κόκκινο.
- Το αποτέλεσμα δε μπορεί να αξιολογηθεί: εμφανίζεται με κίτρινο.
- Κανένα αποτέλεσμα επειδή η συσκευή δεν μπορεί ή δεν πρέπει να συγκριθεί. (εμφανίζεται ως προειδοποίηση)
