Εξαγωγή OPC

Αυτό το άρθρο καλύπτει τα ακόλουθα θέματα:

• Βασικές πληροφορίες εξαγωγής OPC
• Μορφή εξαγωγής OPC
• Διαθέσιμοι τύποι δεδομένων

Βασικές πληροφορίες εξαγωγής OPC

Μια εξαγωγή OPC περιέχει ένα υποσύνολο των διαθέσιμων δεδομένων έργου ETS, αυτός ο περιορισμός ισχύει τόσο για τους Τύπους Δεδομένων, όπως η δομή Διευθύνσεων Ομάδων (είναι εφικτή μόνο 2 και 3 επιπέδου). Σχετικά με τους τύπους δεδομένων δείτε αυτόν τον πίνακα παρακάτω.

Η λειτουργία εξαγωγής OPC δεν τροποποιείται πλέον από τη στιγμή διάθεσης του ETS4 (π.χ. προσθήκη νέων τύπων datapoint). Ένας λόγος είναι η συμβατότητα με παλιότερες υπάρχουσες αλυσίδες εργαλείων, οι οποίες αναμένουν ρητά τη μορφή ETS3 OPC.

Όλα τα δεδομένα του έργου (συμπεριλαμβανομένων των Διευθύνσεων Ομάδων) μπορούν να αποκτηθούν από το αρχείο ETS (. knxproj). Η περιγραφή ενός αρχείου '.knxproj' μπορεί να βρεθεί εδώ.

Η αδειοδότηση του ETS δεν ελέγχεται κατά την ενεργοποίηση της εξαγωγής OPC. Συνεπώς, οποιουδήποτε μεγέθους έργο μπορεί να εξαχθεί ως OPC.

Μορφή εξαγωγής OPC

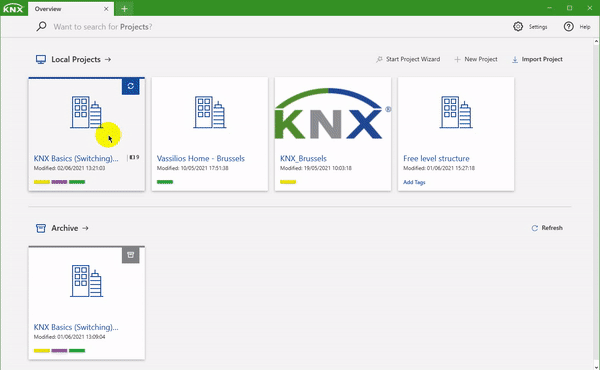

Μια εξαγωγή OPC μπορεί να ενεργοποιηθεί μέσω του στοιχείου μενού'Εξαγωγή' και στη συνέχεια να αποθηκεύσετε το έργο ως 'OPC Export'.

Μια εξαγωγή OPC δημιουργεί δύο αρχεία:

1. Ένα αρχείο ESF (.esf) που παραθέτει τα εμπλέκονται Αντικείμενα Ομάδας + τις σχετικές λεπτομέρειες
2. Ένα αρχείο PHD (.phd) που παραθέτει τις εμπλεκόμενες Ατομικές Διευθύνσεις

Ο κωδικός χαρακτήρων των δύο αυτών αρχείων βασίζεται στον ASCII, δηλαδή την κωδικοσελίδα των Windows του υπολογιστή (π.χ. CP-1252 ή ISO 8859-1).

Αρχείο ESF

• Η πρώτη γραμμή δηλώνει το όνομα του ETS έργου.
• Οι εμπλεκόμενες Διευθύνσεις Ομάδων του έργου ETS παρατίθενται από τη δεύτερη γραμμή και έπειτα, της οποίας η μορφή για μια τέτοια γραμμή είναι ως εξής:

[Όνομα Κύριας Διεύθυνσης Ομάδας].[Όνομα Μεσαίας Διεύθυνσης Ομάδας].[Αριθμός Διεύθυνσης Ομάδας] [ΚΕΝΟ] [Όνομα Διεύθυνσης Ομάδας] [ΚΕΝΟ] [Τύπος Δεδομένων] [ΚΕΝΟ] [Προτεραιότητα] [ΚΕΝΟ] [Συνδεδεμένες Διευθύνσεις Ομάδων]

Παράδειγμα:

Έργο ETS

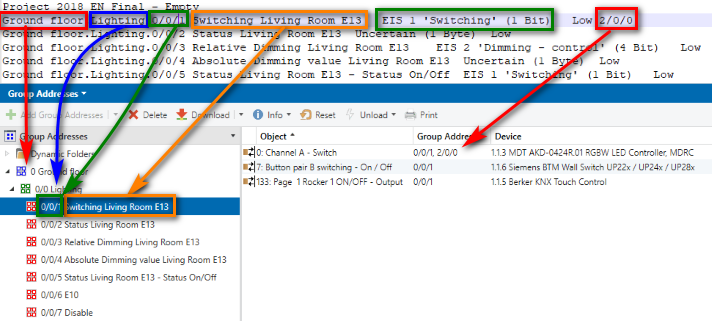

Και εδώ είναι η συσχέτιση μεταξύ της εξαγωγής OPC και του ETS έργου

• [Αριθμός Διεύθυνσης Ομάδας] είναι ένας αριθμός που διαχωρίζεται με «/» (κωδικοποιημένος ως \0x20). Παρατίθεται μόνο μία φορά, ακόμη και εμφανίζεται αρκετές φορές.
• [Συνδεδεμένες Διευθύνσεις Ομάδων] είναι οι Διευθύνσεις Ομάδων που συνδέονται με το ίδιο αντικείμενο επικοινωνίας (επιπλέον της πρώτης αναφερθείσας Διεύθυνσης Ομάδας). Αυτό το αντικείμενο επικοινωνίας πρέπει να έχει το flag «Εγγ» ενεργοποιημένο.
• Τα Αντικείμενα Ομάδων που δεν έχουν αντιστοιχιστεί σε μια Διεύθυνση Ομάδαςδεν συμπεριλαμβάνονται στο αρχείο ESF.

Αρχείο PHD

Το αρχείο αυτό περιέχει μια λίστα με όλες τις εμπλεκόμενες Ατομικές Διευθύνσεις του ETS έργου (η αλλαγή γραμμής είναι μια νέα γραμμή με επιστροφή του κέρσορα, που κωδικοποιείται ως \0x0d\0x0a).

1.1.10

1.1.12

1.1.13

...

Διαθέσιμοι τύποι δεδομένων
