Για να ρυθμίσετε τη σύνδεση μεταξύ ενός υπολογιστή και μιας εγκατάστασης KNX (π.χ. για να φορτίσετε την ατομική διεύθυνση και/ή το πρόγραμμα εφαρμογής από τον υπολογιστή για τη θέση σε λειτουργία της εγκατάστασης KNX ή για να χρησιμοποιήσετε ένα λογισμικό οπτικοποίησης), είναι απαραίτητο οι ρυθμίσεις διασύνδεσης bus να έχουν ρυθμιστεί σωστά.
Για να αποκτήσετε πρόσβαση στον διαχειριστή συνδέσεων, μπορείτε να κάνετε κλικ στο αναπτυσσόμενο μενού από την κύρια γραμμή εργαλείων.

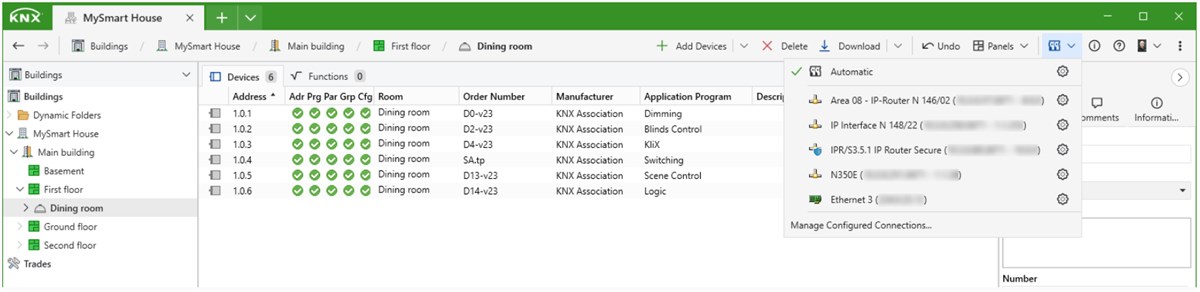

Η επίκληση του διαχειριστή συνδέσεων δείχνει:
- Στην κορυφή: Αυτόματη (η οποία είναι η προεπιλεγμένη επιλογή), αν συμπεριλάβετε τη θύρα επικοινωνίας στο έργο σας, αυτή θα είναι στις περισσότερες περιπτώσεις η μόνη επιλογή που χρειάζεστε.
- Στη μέση: Οι θύρες επικοινωνίας που έχουν βρεθεί (θύρες επικοινωνίας USB, IP-Routers και θύρες επικοινωνίας IP αναγνωρίζονται και εμφανίζονται αυτόματα από το ETS, δεν χρειάζεται να δημιουργηθούν. Μια θύρα επικοινωνίας που δεν αναγνωρίζεται δεν μπορεί να χρησιμοποιηθεί από το ETS, ακόμη και αν δημιουργηθεί χειροκίνητα). Αυτή η επιλογή ισχύει μόνο κατά τη διάρκεια της τρέχουσας περιόδου λειτουργίας του έργου, καθώς προορίζεται κυρίως για γρήγορη εναλλαγή συνδέσεων, π.χ. για διαγνωστικούς σκοπούς.
- Στο κάτω μέρος: Η δυνατότητα διαχείρισης διαμορφωμένων θυρών επικοινωνίας. Αυτό απαιτείται μόνο κατά την πρόσβαση στην εγκατάσταση απομακρυσμένα (π.χ. με διαφορετική διεύθυνση IP από αυτή που έχει διαμορφωθεί στο έργο), ή όταν χρησιμοποιούνται θύρες επικοινωνίας EIBlib/IP.
Η τρέχουσα επιλεγμένη σύνδεση σημειώνεται με ένα πράσινο σημάδι επιλογής μπροστά από την επιλογή.
Μία κόκκινη τελεία ) αμέσως μετά το εικονίδιο υποδεικνύει ότι η θύρα επικοινωνίας είναι σε λειτουργία προγραμματισμού (ανανεώνεται κάθε ~3 δευτερόλεπτα).
Για να διαμορφώσετε τις αντίστοιχες επιλογές, κάντε κλικ στο εικονίδιο του γραναζιού δίπλα σε κάθε επιλογή. Για περισσότερες πληροφορίες σχετικά με τη διαμόρφωση των θυρών επικοινωνίας, δείτε το Διαχειριστής Συνδέσεων (Λεπτομερώς).

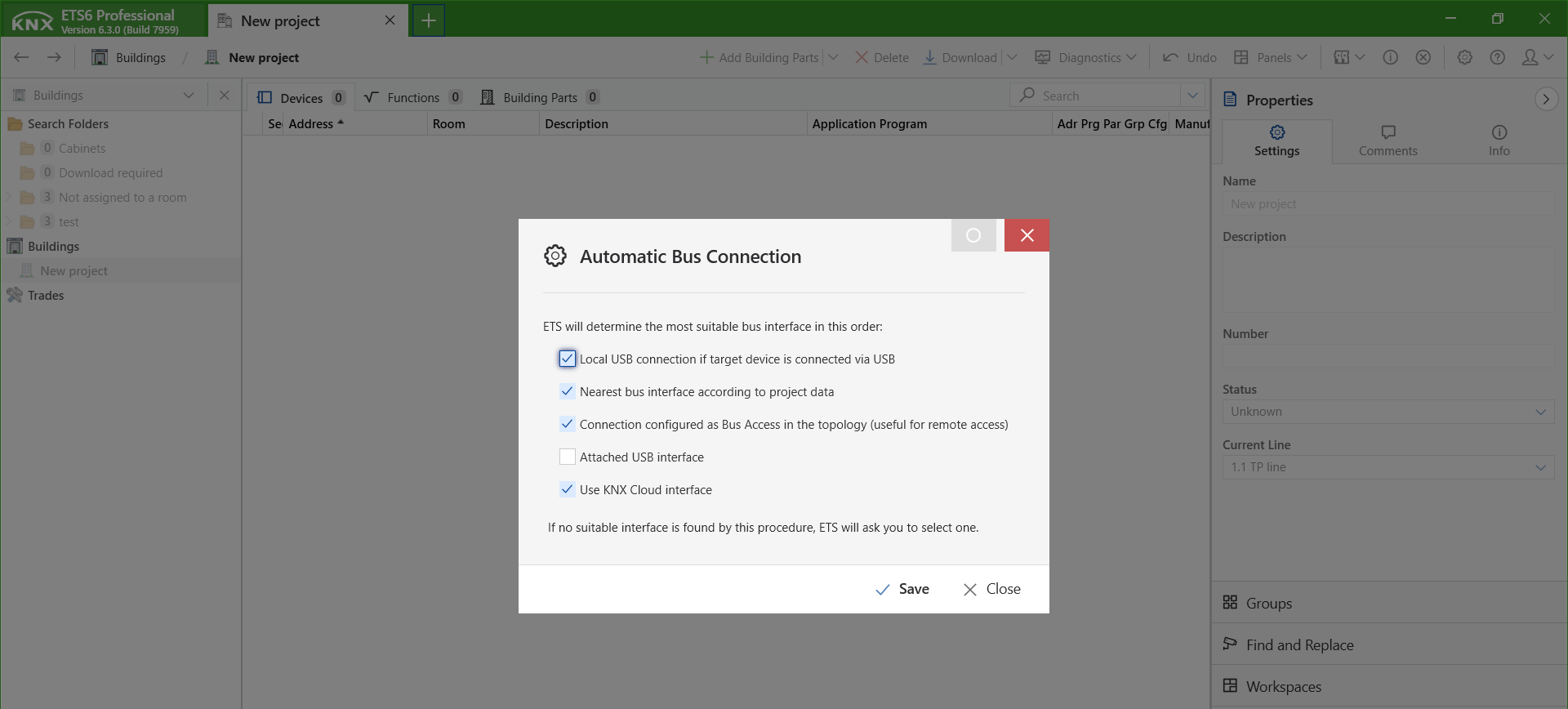

Αυτόματη Σύνδεση Bus
Η επιλογή «Αυτόματη» σημαίνει ότι το ETS θα καθορίσει την καταλληλότερη θύρα επικοινωνίας bus για τη σύνδεση με την εγκατάσταση, ανάλογα με διάφορους παράγοντες. Οι ακόλουθες επιλογές εμφανίζονται στη διαμόρφωση της επιλογής «Αυτόματη» με τη σειρά που πρόκειται να τις χρησιμοποιήσει το ETS (η πρώτη είναι στην κορυφή):
Τοπική σύνδεση USB εάν η συσκευή προορισμού είναι συνδεδεμένη μέσω USB
Αν αυτή η επιλογή είναι ενεργοποιημένη και ο σειριακός αριθμός KNX της συσκευής προορισμού ταιριάζει με τον σειριακό αριθμό KNX της θύρας επικοινωνίας USB, τότε θα χρησιμοποιηθεί η τοπική σύνδεση USB.
Πλησιέστερη θύρα επικοινωνίας bus σύμφωνα με τις ρυθμίσεις του έργου
Αν αυτή η επιλογή είναι ενεργοποιημένη, το ETS ελέγχει για μια θύρα επικοινωνίας bus στο τμήμα στο οποίο είναι συνδεδεμένο και προς τα πάνω στην τοπολογία και χρησιμοποιεί αυτή που είναι πιο κοντά στην τοπολογία (υποτμήμα → κύριο τμήμα → κύριο τμήμα της κύριας γραμμής → κύριο τμήμα της κεντρικής γραμμής).
Συνθήκη
- Θύρες επικοινωνίας με τουλάχιστον το flag φόρτισης Διε ενεργοποιημένο και ένα γνωστό σειριακό αριθμό KNX.
Η σύνδεση έχει ρυθμιστεί ως πρόσβαση bus στην τοπολογία
Εάν αυτή η επιλογή είναι ενεργοποιημένη, το ETS προσπαθεί να χρησιμοποιήσει μια θύρα επικοινωνίας bus που έχει οριστεί ως σύνδεση έργου στην τοπολογία. Αυτό το χαρακτηριστικό προορίζεται κυρίως για απομακρυσμένη πρόσβαση στην εγκατάσταση.
Προτίμηση συνδεδεμένης θύρας επικοινωνίας USB
Αν αυτή η επιλογή είναι ενεργοποιημένη και αν υπάρχει συνδεδεμένη θύρα επικοινωνίας KNX/USB στον υπολογιστή, τότε το ETS θα τη χρησιμοποιήσει.
Χρήση θύρας επικοινωνίας KNX Cloud
Εάν αυτή η επιλογή είναι ενεργοποιημένη, υποστηρίζει τη σύνδεση με μια απομακρυσμένη εγκατάσταση μέσω της υποδομής διασύνδεσης Cloud.
