Τοπολογία

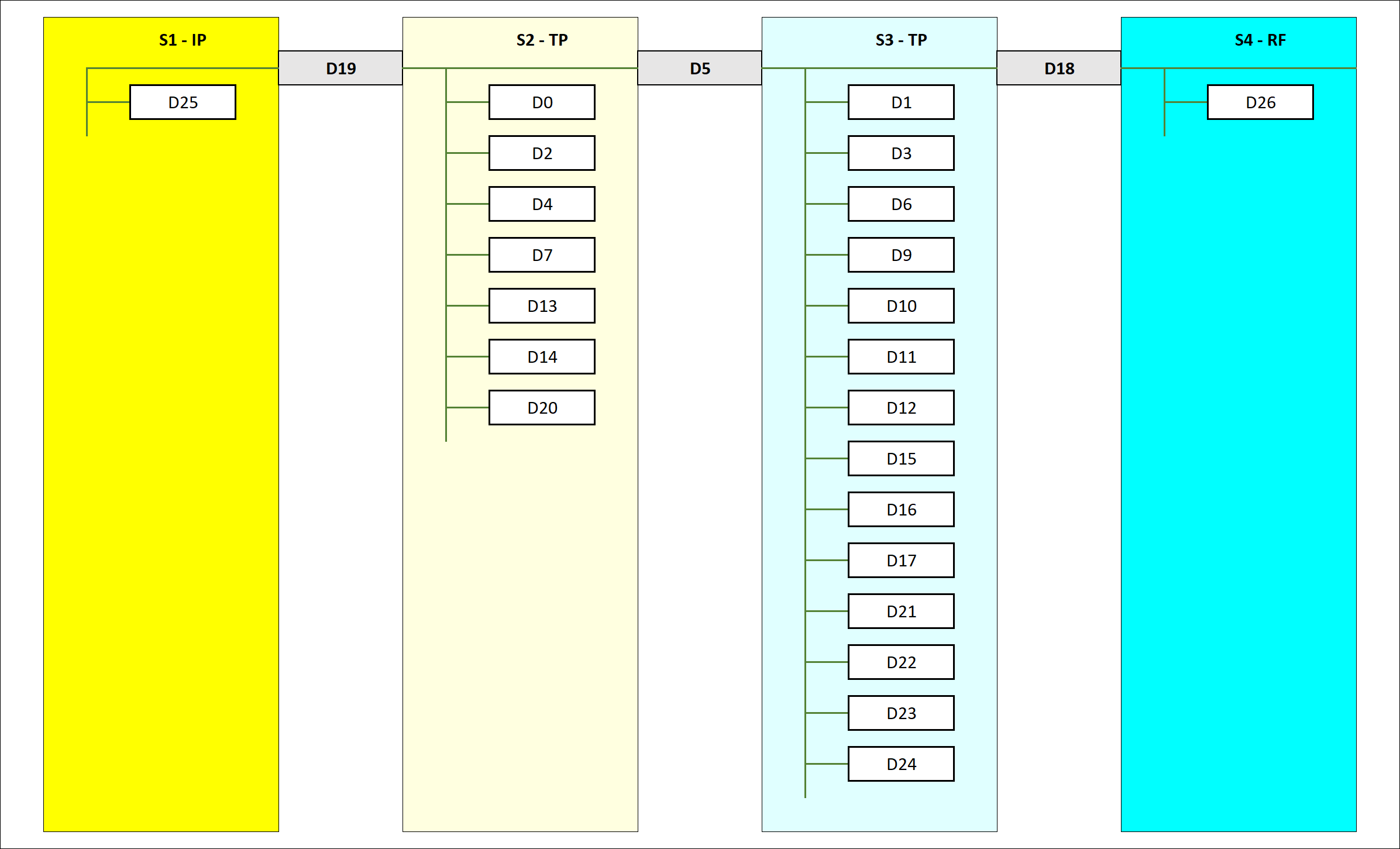

Εικόνα

Σταθερή διαμόρφωση

Οι «φυσικές» πτυχές του KNX Virtual είναι σταθερές, πράγμα που σημαίνει ότι δεν μπορούν να προστεθούν, να μετακινηθούν ή να αφαιρεθούν οι περιοχές, οι γραμμές, τα τμήματα και οι συσκευές.

Τοπολογία = 4 τμήματα

Το KNX Virtual v2.5 αντιπροσωπεύει μια εγκατάσταση KNX που αποτελείται από 4 τμήματα:

• 1 τμήμα IP : αντιπροσωπεύεται ως 'S1'
• 2 τμήματα TP : αντιπροσωπεύονται ως «S2» και «S3»
• 1 τμήμα RF : αντιπροσωπεύεται ως «S4»

Τα 4 τμήματα συνδέονται ως εξής:

• Η S1 είναι συνδεδεμένη στο S2 μέσω της συσκευής D19, η οποία είναι ένας προσαρμοστής IP/TP (ή εν συντομία «προσαρμοστής IP»)
• Η S2 είναι συνδεδεμένη με την S3 μέσω της συσκευής D5, η οποία είναι ένας προσαρμοστής TP/TP (ή εν συντομία «προσαρμοστής TP»)
• Η S3 είναι συνδεδεμένη στο S4 μέσω της συσκευής D18, η οποία είναι ένας προσαρμοστής TP/RF (ή εν συντομία «προσαρμοστής RF»)

Θύρες επικοινωνίας

Το KNX Virtual έχει μία θύρα επικοινωνίας tunneling:

• Αντιπροσωπεύεται από τη συσκευή D20, η οποία είναι μια θύρα επικοινωνίας IP/TP (ή συντομία «θύρα επικοινωνίας IP»)
• Η D20 φιλοξενείται από τη συσκευή D19
• Η D20 είναι συνδεδεμένη με το τμήμα S2
• Η D20 έχει μια σταθερή ατομική διεύθυνση: 1.0.255

Δεδομένου ότι η ατομική διεύθυνση της θύρας επικοινωνίας καθορίζεται στο 1.0.255:

• Η περιοχή της εγκατάστασης είναι ρυθμισμένη σε 1
• Η διεύθυνση γραμμής οποιασδήποτε συσκευής συνδεδεμένης στο S2 είναι ρυθμισμένη σε 1.0

Παραλλαγές τοπολογίας

3 πιθανές παραλλαγές τοπολογίας μπορούν να διαμορφωθούν:

(*) x > 0, y > 0 και z > 0

Σημειώσεις:

• Ένας προσαρμοστής τμημάτων είναι πάντα ο «χαμηλότερος» προσαρμοστής όσον αφορά την ιεραρχική σειρά και αυτός είναι ο λόγος για τον οποίο η S4 δεν υποστηρίζεται από το ETS στην παραλλαγή 2 και για τον οποίο η S3 + S4 δεν υποστηρίζονται από το ETS στην παραλλαγή 3

  • Και για τα δύο έργα ο κωδικός πρόσβασης είναι:

    a

• Τα έργα ETS για την παραλλαγή 2 ('D5_segment_coupler') και την παραλλαγή 3 ('D19_segment_coupler') επισυνάπτονται σε αυτό το άρθρο, ένα παράδειγμα έργου για την παραλλαγή 1 μπορεί να βρεθεί εδώ
