Bulk Linker (Enlazador Múltiple)

Este artículo cubre los siguientes temas:

• Información previa
• Activación
• Uso de la app Bulk Linker en ETS
• Flujo de trabajo

Información previa

El 'Bulk Linker' o 'Enlazador Múltiple' es una App ETS diseñada para optimizar el proceso de configuración de instalaciones KNX al permitir el enlace rápido y masivo de Objetos de Grupo con Direcciones de Grupo y de Objetos de Grupo con otros Objetos de Grupo. El enlace manual clásico en ETS puede llevar mucho tiempo, sobre todo en proyectos grandes con docenas o cientos de puntos. 'Bulk Linker' aprovecha la función intuitiva de arrastrar y soltar y el emparejamiento automático, lo que reduce significativamente el tiempo de configuración y minimiza los errores humanos.

Además de las capacidades de enlace, el Bulk Linker proporciona una interfaz para gestionar los Números de Serie KNX, permitiendo a los usuarios exportar e importar los números de serie de los dispositivos para la documentación del proyecto y los escenarios de sustitución de dispositivos. La app también incluye un registro exhaustivo para realizar un seguimiento de todas las operaciones de enlace y las inserciones de Números de Serie KNX realizadas durante la configuración del proyecto.

Activación

Siga estas instrucciones para activar la app:

• Compre una licencia desde MyKNX
• Descargue e instale la app como se explica aquí
• Obtenga la licencia como se explica aquí

Uso de la app Bulk Linker en ETS

Invoque la app tal y como se explica aquí.

Visión General de la Interfaz

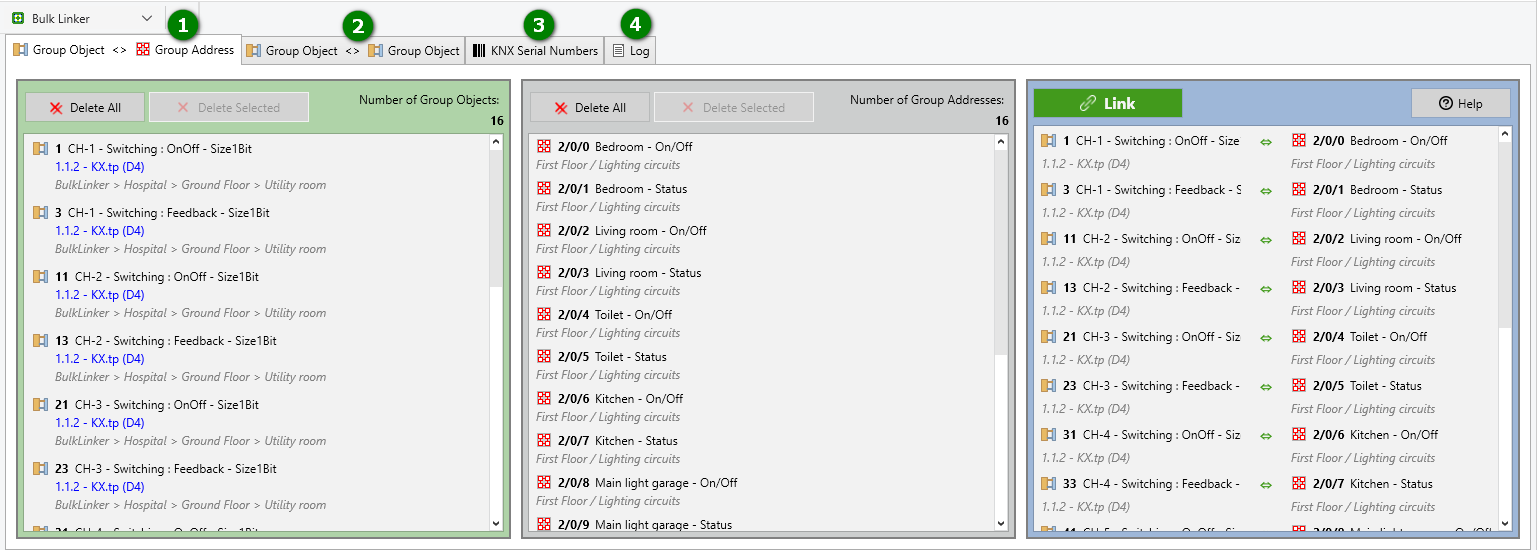

La interfaz de la app Bulk Linker está organizada en cuatro pestañas principales, cada una de las cuales proporciona una funcionalidad específica:

1. Pestaña 'Dirección de Grupo <> Objeto de Grupo'

Esta es la pestaña principal para enlazar masivamente Objetos de Grupo con Direcciones de Grupo. La ventana está dividida en tres zonas:

1. Zona de Origen (izquierda)
   • Donde se sueltan dispositivos, canales u Objetos de Grupo individuales.
   • Botones para eliminar todos, o los elementos seleccionados.
   • Contador que muestra el número de elementos de la lista.
2. Zona de Destino (en el centro)
   • Suelte Direcciones de Grupo, Rangos de Direcciones de Grupo (es decir, Grupos Principales o Intermedios), o Funciones del Edificio.
   • Botones para eliminar todos, o los elementos seleccionados.
   • Contador que muestra el número de elementos de la lista.
3. Zona de Vista Previa & Enlaces (derecha)
   • Previsualización automática de emparejamientos en función del orden de la lista.
   • Botón Enlazar para ejecutar el enlace.
   • Botón Ayuda para acceder a la documentación.

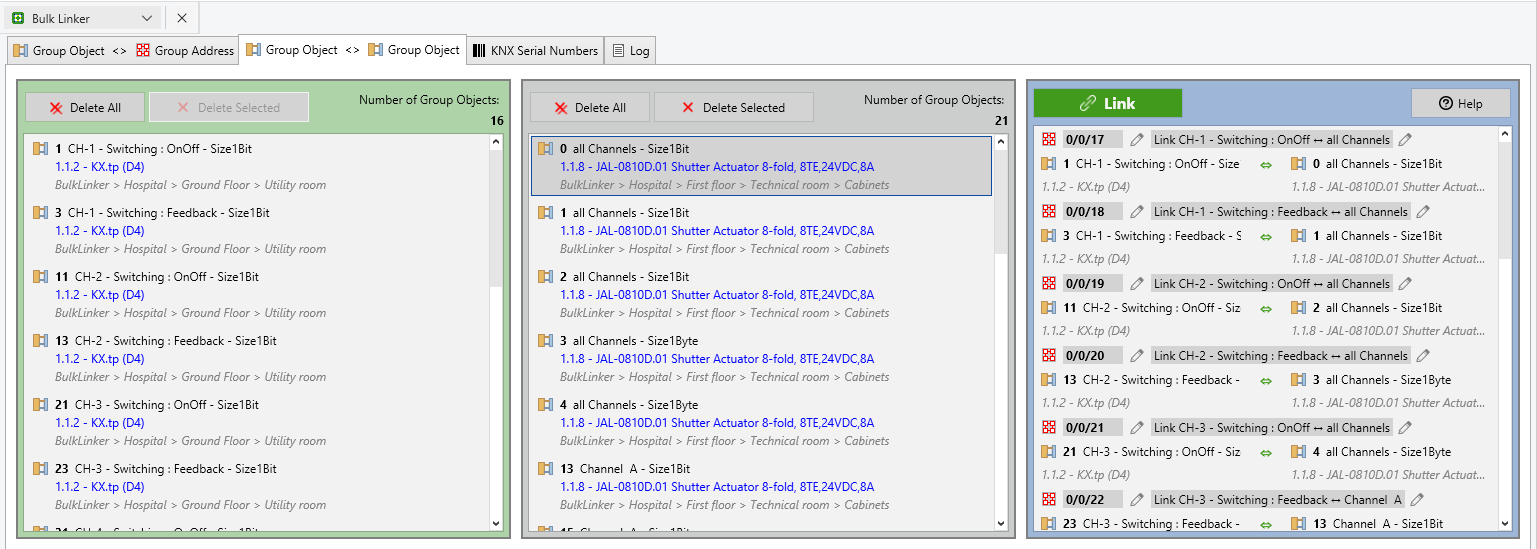

2. Pestaña 'Objeto de Grupo <> Objeto de Grupo'

Esta pestaña permite enlazar objetos de grupo directamente con otros objetos de grupo, sin necesidad de crear antes manualmente la estructura de Direcciones de Grupo. La disposición es similar a la de la primera pestaña:

1. Zona de Origen (izquierda)
   • Suelte los dispositivos, canales u objetos de grupo individuales que servirán de fuente.
   • Botones para eliminar todos, o los elementos seleccionados.
   • Contador que muestra el número de elementos de la lista.
2. Zona de Destino (en el centro)
   • Suelte los dispositivos, canales u Objetos de Grupo individuales que servirán como destinatarios.
   • Botones para eliminar todos, o los elementos seleccionados.
   • Contador que muestra el número de elementos de la lista.
3. Zona de Vista Previa & Enlaces (derecha)
   • Vista previa del emparejamiento automático que muestra los Objetos de Grupo que se enlazarán mediante una Dirección de Grupo. Es posible modificar el nombre y el número de la Dirección de Grupo que se desee crear. La Dirección de Grupo sugerida se basa siempre en la primera disponible empezando de 0 a 31 para los Grupos Principales, de 0 a 7 para los Grupos Intermedios y por último de 0 a 255 para las Direcciones de Grupo (se excluye la dirección 0/0/0).
   • Botón Enlazar para ejecutar la vinculación entre Objeto de Grupo y Objeto de Grupo.

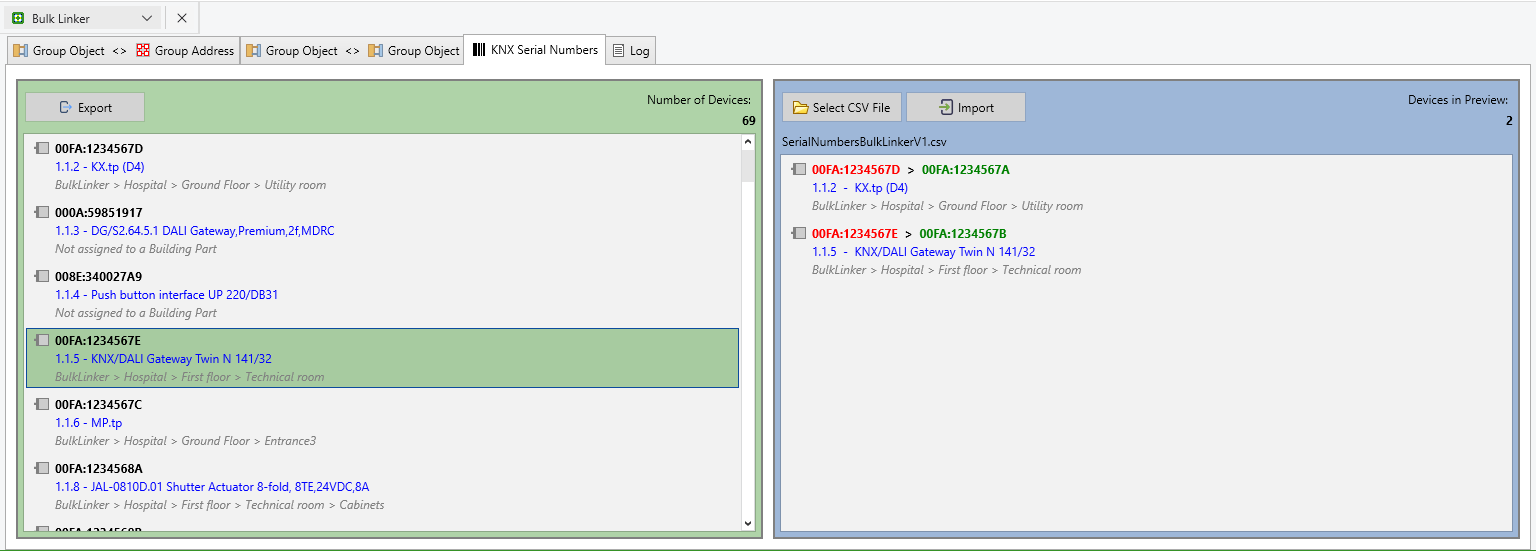

3. Pestaña 'Números de Serie KNX'

Esta pestaña proporciona herramientas para gestionar los números de serie de los dispositivos dentro del proyecto:

• Lista de Dispositivos (Izquierda)
  • Muestra todos los dispositivos del proyecto con sus Números de Serie KNX (si los hay), ordenados por dirección individual (ascendente).
  • Muestra el nombre del dispositivo, la dirección individual, la ubicación y el número de serie de cada dispositivo.
  • Botón Exportar para guardar la lista de dispositivos y los números de serie en un archivo CSV.
  • Contador que muestra el número total de dispositivos.
• Zona de Importar & Vista Previa (Derecha)
  • El botón de Seleccionar Archivo CSV permite elegir un archivo que contiene números de serie para importar. En cuanto se selecciona un archivo con la estructura correcta (dirección individual, Número de Serie KNX), la lista de previsualización que aparece a continuación muestra todos los dispositivos que deben actualizarse con sus números de serie actuales (si los hay) y nuevos.
  • Botón Importar para aplicar los cambios de números de serie al proyecto.
  • Contador que muestra el número de dispositivos que deben actualizarse.

La estructura del archivo CSV es la siguiente: [Dirección individual,Número de Serie KNX], donde la dirección individual tendrá el formato 'A.L.D' (por ejemplo, '1.1.1') y el Número de Serie KNX tendrá el formato 'ManufacturerCode:UniqueNumber' (por ejemplo, '00FA:59851921')

4. Pestaña 'Registro'

La pestaña de Registro o 'Log' ofrece un registro cronológico de todas las operaciones de enlace:

• Muestra todas las operaciones de enlace realizadas con éxito y las inserciones de Números de Serie KNX con sus marcas de tiempo.
• Muestra los detalles de lo que se ha enlazado (Objetos de Grupo con Direcciones de Grupo u Objetos de Grupo con Objetos de Grupo) o el dispositivo al que se ha insertado un Número de Serie KNX.
• El botón Borrar Todo permite borrar el historial de registros.

Flujo de Trabajo

Enlace de Dirección de Grupo con Objeto de Grupo

1. Completar la Zona de Origen

• Arrastre y suelte elementos desde ETS:
  • Dispositivo: Añade todos los Objetos de Grupo activos del dispositivo.
  • Canal: Añade todos los Objetos de Grupo activos bajo el canal.
  • Objetos de Grupo: Añade Objetos de Grupo individuales.

2. Completar la Zona de Destino

• Arrastrar y soltar:
  • Dirección de Grupo: Añade una única Dirección de Grupo.
  • Rango de Direcciones de Grupo: Añade todas las Direcciones de Grupo dentro del rango.
  • Función de Edificio: Añade Direcciones de Grupo enlazadas.

3. Revisar la Vista Previa

• La herramienta empareja los elementos por su orden de índice (es decir, el primer elemento de la lista de origen con el primer elemento de la lista de destino, etc.)
• Se ignoran los elementos sobrantes de cualquiera de las listas (por ejemplo, si tiene menos Direcciones de Grupo que Objetos de Grupo, solo se enlazarán los que tengan un Objeto de Grupo correspondiente).
• Ajuste el orden arrastrando y soltando elementos o utilizando comandos del menú contextual (Mover Arriba, Mover Abajo).

4. Crear Enlaces

• Pulse el botón Enlazar .
• Un cuadro de diálogo de confirmación muestra el número de enlaces creados y los posibles errores.
• Las entradas enlazadas se guardan en los datos de la app del proyecto y pueden revisarse posteriormente mediante la pestaña 'Registro'.

Enlace de Objeto de Grupo con Objeto de Grupo

1. Navegue hasta la Pestaña 'Objeto de Grupo <> Objeto de Grupo'

• Pase a la segunda pestaña de la interfaz Bulk Linker.

2. Completar la Zona de Origen

• Arrastre y suelte los Objetos de Grupo de origen desde ETS:
  • Dispositivo: Añade todos los Objetos de Grupo activos del dispositivo.
  • Canal: Añade todos los Objetos de Grupo activos bajo el canal.
  • Objetos de Grupo: Añade Objetos de Grupo individuales.

3. Completar la Zona de Destino

• Arrastre y suelte los Objetos de Grupo de destino desde ETS utilizando los mismos métodos que para la zona de origen.

4. Revisar la Vista Previa

• La vista previa muestra cómo se vincularán entre sí los Objetos de Grupo en función de su orden.
• Los artículos se emparejan por orden de índice (primero con primero, segundo con segundo, etc.).
• Ajuste el orden usando 'arrastrar y soltar' o los comandos del menú contextual (Mover Arriba, Mover Abajo).
• Ajuste el número y/o el nombre de la Dirección de Grupo si fuese necesario.

5. Crear Enlaces entre los Objetos de Grupo

• Pulse el botón Enlazar .
• Un cuadro de diálogo de confirmación muestra el número de enlaces creados y los posibles errores.
• Todas las operaciones de enlace se registran automáticamente en la pestaña Registro.

Gestión de los Números de Serie KNX

Exportación de Números de Serie

1. Navegue hasta la pestaña Números de Serie KNX.
2. Revise la lista de dispositivos y sus números de serie actuales en el panel izquierdo.
3. Pulse el botón Exportar.
4. Elija una ubicación y un nombre para el archivo CSV.
5. El archivo exportado contiene los nombres de los dispositivos, las direcciones individuales y los números de serie.

Importación de Números de Serie

1. Navegue hasta la pestaña Números de Serie KNX.
2. Pulse el botón Seleccionar Archivo CSV en el panel derecho.
3. Busque y seleccione un archivo CSV que contenga números de serie (que han sido normalmente exportados y modificados previamente).
4. Una vez seleccionado un archivo válido, la vista previa muestra sólo los dispositivos que deben actualizarse con la siguiente información:
   • Nombre del dispositivo, dirección individual, ubicación, Número de Serie KNX antiguo y Número de Serie KNX nuevo para cada dispositivo.
5. Revise la vista previa para asegurarse de que se actualizarán los dispositivos correctos.
6. Pulse el botón Importar para aplicar los cambios.
7. Un diálogo de confirmación muestra el número de dispositivos actualizados.
8. La operación de importación se guarda en la pestaña Registro.

Visualización del Registro

• Cambie a la pestaña Registro para ver un resumen cronológico de todas las operaciones realizadas con el Bulk Linker.
• El registro incluye:
  • Operaciones de enlace entre Direcciones de Grupo y Objetos de Grupo
  • Operaciones de enlace entre Objetos de Grupo
  • Operaciones de importación de números de serie
• Cada entrada del registro muestra la marca de tiempo y los detalles de la operación.
• Utilice el botón Borrar todo para borrar el registro si es necesario.

Buenas Prácticas

• Planifique su estrategia de enlzaces: Antes de utilizar Bulk Linker, organice sus Objetos de Grupo y Direcciones de Grupo en un orden lógico para aprovechar el emparejamiento basado en índices.
• Utilice la vista previa: Revise siempre la vista previa antes de pulsar el botón 'Enlazar' para asegurarse de que se crearán los emparejamientos correctos.
• Haga copias de seguridad de los números de serie: Exporte regularmente los números de serie de sus dispositivos como copia de seguridad, especialmente antes de realizar cambios en los dispositivos o de realizar sustituciones de los mismos.
• Revise el registro: Revise periódicamente la pestaña de Registro para comprobar que todas las operaciones de enlace se han realizado correctamente y para mantener un registro de sus cambios de configuración.
• Organice por canales: Cuando trabaje con dispositivos que tengan varios canales, considere la posibilidad de eliminar canales enteros para mantener agrupaciones lógicas en sus enlaces.
