Para poder transferir un proyecto KNX desde el PC de Puesta en Marcha a los dispositivos KNX instalados, el usuario de ETS necesita realizar una descarga o Programación. Este paso sólo se puede realizar después de que se haya realizado la configuración de la interfaz bus.
Descarga
Para realizar esta tarea, ETS ofrece diversas opciones de programación, cuyo uso dependerá de las necesidades del instalador y del estado de configuración de los dispositivos. ETS distingue entre las siguientes partes de programación de un dispositivo KNX:
- Dirección individual
- Programa(s) de aplicación
- Direcciones de grupo (más en concreto, las direcciones de grupo y los enlaces con objetos de grupo, es decir, las tablas)
- Parámetros
Indicadores de descarga
ETS decide sobre la base de una serie de banderas (por ejemplo en el panel de Topología, Edificios o Dispositivos) si una programación está completa o si algunas partes todavía necesitan ser programadas. Las banderas se muestran en la Vista de Lista, normalmente llamadas "Estado de Programación". Las banderas tienen los siguientes significados:
Icons
Estado inicial (nunca ha sido programado) o bien ha sido programado, pero la propiedad correspondiente ha cambiado (podría necesitar volver a ser programado) | |
Programación Correcta |
Bandera/Abreviatura
Dir | Dirección Individual Programada | |
Prg | Programa(s) de Aplicación programados | |
Par | Parámetros programados | |
Grp | Direcciones de grupo + enlaces entre los objetos de grupo (llamados 'asociaciones') programados | |
Cfg | Configuración específica para el tipo medio programada (utilizada sólo en los medias PL y RF y establecida al programar la dirección individual) |
Opciones de Programación

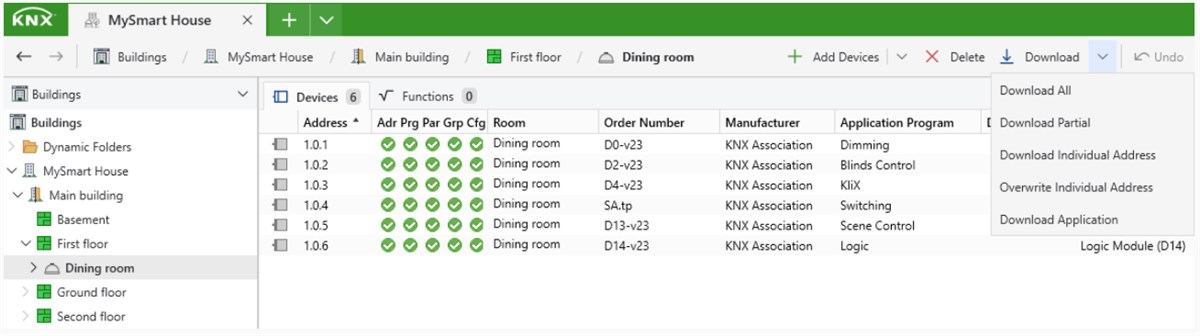

Para realizar una programación, seleccione el/los dispositivo(s) que desea programar y seleccione Programar:
- en el menú de Puesta en marcha de la barra de Menú o
- haciendo clic derecho en el ratón.
Las siguientes opciones están disponibles:
Botón | Comentarios | Banderas implicadas |
Programar Todo | Todos los datos del proyecto en ETS se programarán en los dispositivos correspondientes.
|
Dir, Prg, Par, Grp |
Programación Parcial |
ETS sólo programará las partes que han sido modificadas en ETS y no se han programado antes. ETS distingue entre dos partes:
|
Par, Grp |
Programar Dirección Individual |
Asigna la dirección individual a un dispositivo KNX. Vea Programar Dirección Individual. |
Dir |
Sobrescribir Dirección Individual |
Asigna la dirección individual a un dispositivo KNX sobrescribiendo una dirección conocida. Esta función evita tener que pulsar físicamente el botón de programación del dispositivo. Esta opción sólo está disponible cuando se selecciona un único dispositivo.
|
Dir |
Programar Aplicación | Descargará el programa de aplicación en el dispositivo. | Prg |
Dependiendo del comportamiento del dispositivo KNX, un cambio de los parámetros del dispositivo puede ocultar objetos de grupo o revelar otros adicionales. Este es un comportamiento normal, p. ej., para poder cambiar la funcionalidad de un producto mediante la parametrización. Algunos de los objetos de grupo enlazados con direcciones de grupo ya no se mostrarán (el enlace anterior deja de ser válido), pero la dirección del grupo anterior sigue siendo válida en el dispositivo KNX (como se estableció durante la programación anterior) y necesita ser modificada volviendo a programar la aplicación.
Programar Dirección Individual
Para los dispositivos implicados, sempre que sean compatibles con la característica del Número de Serie KNX, es posible programar la Dirección Individual sin presionar físicamente el botón de programación en los mismos.

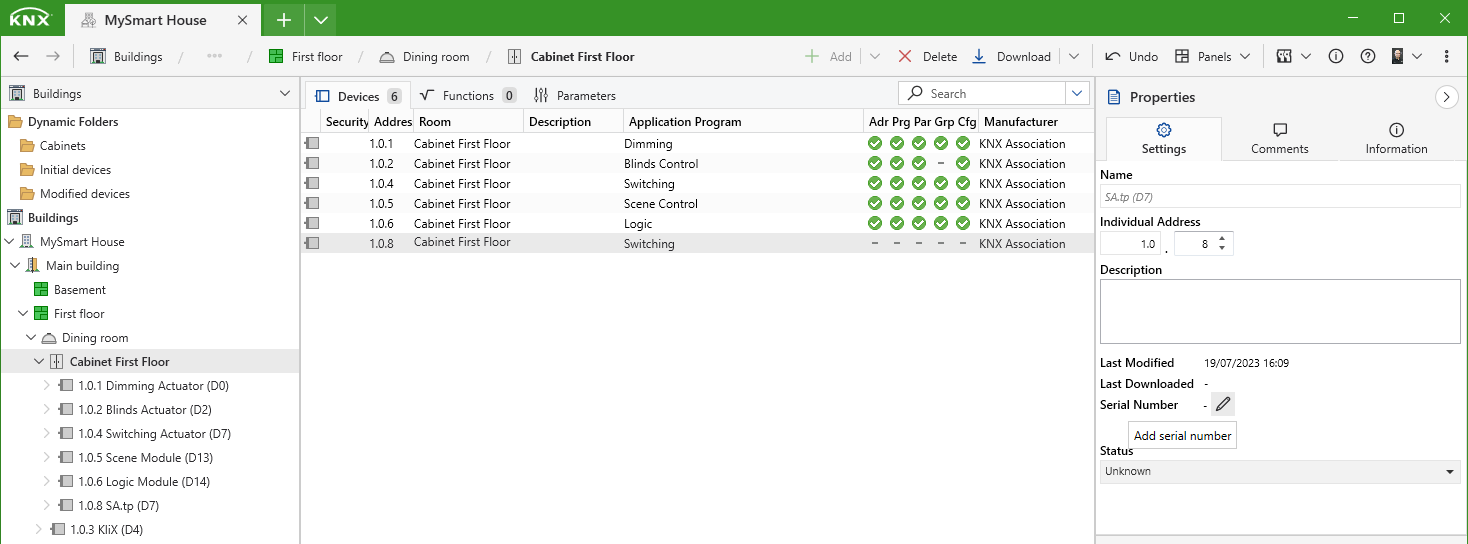

Para añadir un Número de Serie KNX, seleccione un dispositivo y mueva el cursor del ratón junto al campo 'Número de Serie'. Luego haga clic en el icono 'lápiz' para insertar el Número de Serie KNX del dispositivo.

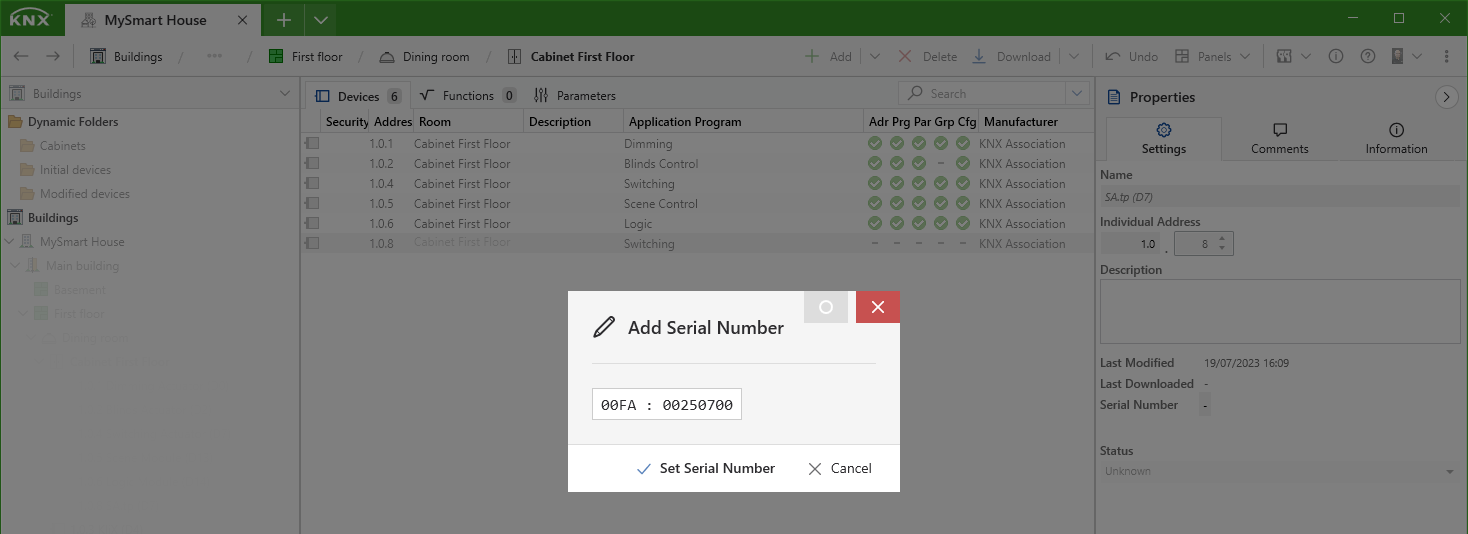

Luego, añada el Número de Serie KNX del dispositivo, que normalmente está disponible como una pegatina en el dispositivo y presione el botón 'Establecer Número de Serie para guardarlo.

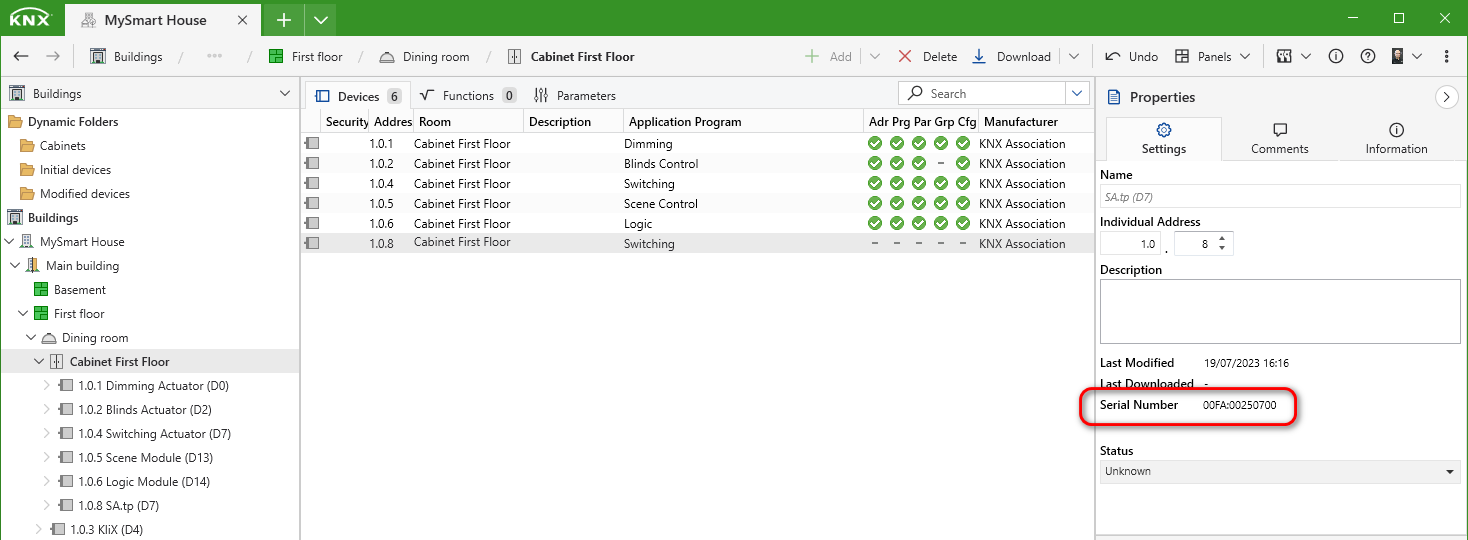

Una vez que se añada el Número de Serie KNX, se muestra en la barra lateral.

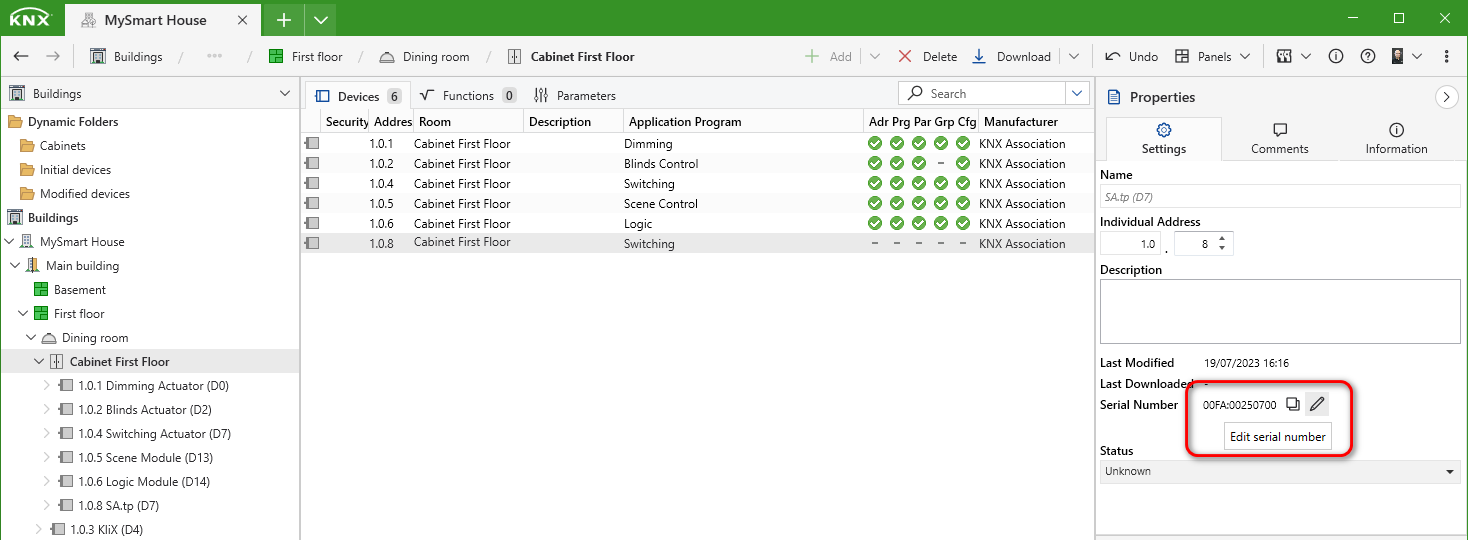

Si necesita modificarlo o borrarlo, mueva el cursor del ratón sobre el ícono del 'lápiz de nuevo

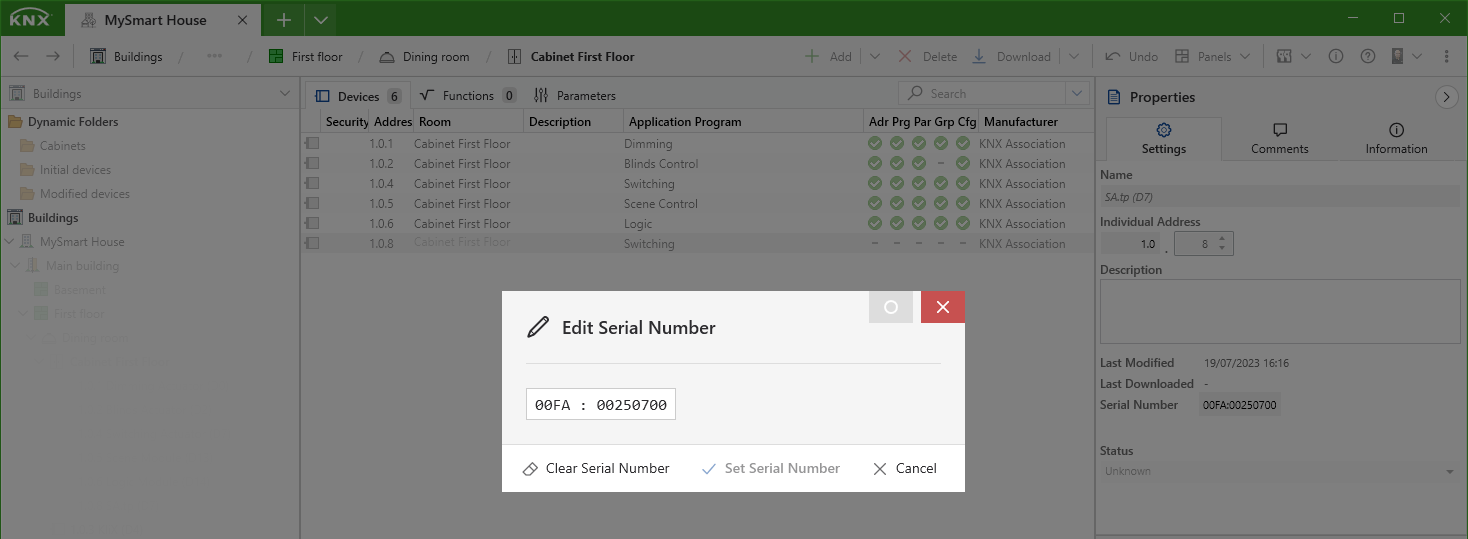

y haga clic en este para abrir el cuadro de diálogo 'Editar Número de Serie'.
En este diálogo puede:
- borrar un Número de Serie KNX ya añadido
- establecer un nuevo Número de Serie KNX
- o cancelar la acción
Para los dispositivos que no soportan la característica del Número de Serie KNX, se le indicará, en la barra lateral de Operaciones Pendientes, que presione físicamente el botón de programación de cada uno de estos dispositivos.
Muestra del proceso de programación

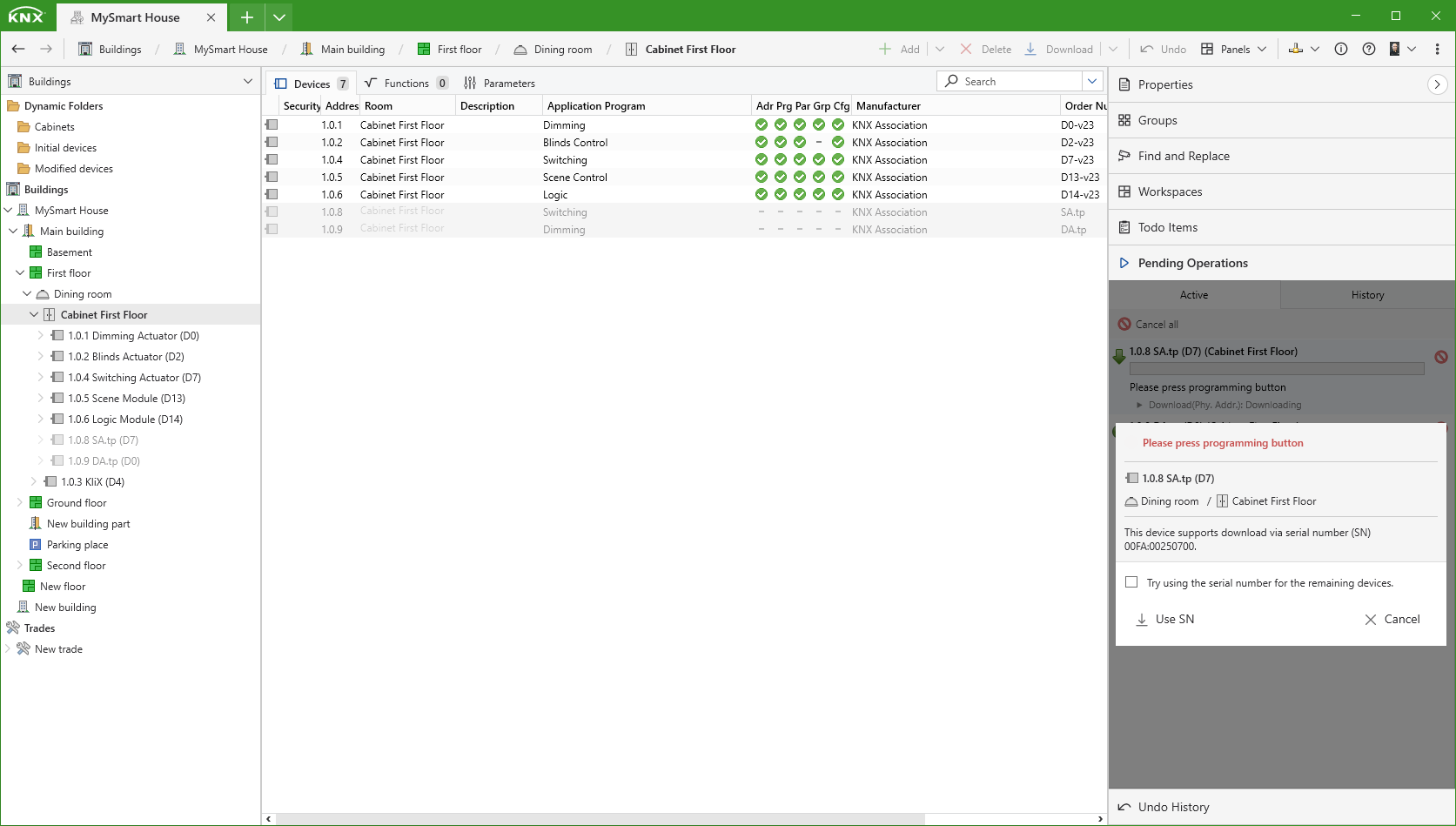

Cuando se inicia el proceso de programación, se activará automáticamente el contenedor de Operaciones Pendientes en la Barra Lateral. También puede supervisar el proceso de programación viendo el tráfico del bus KNX en los respectivos Monitores.
Al programar múltiples dispositivos que soporten la función del Número de Serie KNX puede seleccionar la opción 'Intentar usar el número de serie para los dispositivos restantes' para que no tenga que presionar el botón de programación en cada dispositivo.
Comportamiento de la programación
El proceso de programación funciona en segundo plano en ETS. Tenga en cuenta que:
- Es posible seguir trabajando en ETS durante todo el proceso de programación.
- Los dispositivos que se están programando están protegidos contra cambios por parte del usuario de ETS. Por lo tanto, estos dispositivos no pueden ser editados durante su proceso de programación, por ejemplo, modificando los parámetros.
Más información sobre:
- los cambios y el proceso de reinicio de las banderas de Programación
- la secuencia de Programación
- la programación del dispositivo local
se explica en Funciones de programación (en detalle).
