La función de diagnóstico 'direcciones individuales...' se utiliza para:
- buscar dispositivo(s) que estén en modo de programación
- comprobar si una dirección individual determinada existe y localizar así un dispositivo
- comprobar si las direcciones individuales del proyecto ETS coinciden con las que están programadas en los dispositivos bus.
Esta función puede ser invocada mediante la barra de herramientas del menú:
- 'Paneles' > 'Diagnósticos' > 'Monitor del Bus' o 'Monitor de Grupos'
- 'Diagnósticos' > Monitor del Bus o Monitor de Grupos
- 'Diagnósticos' > Direcciones Individuales
Las operaciones se dividen en tres secciones principales:
- Modo de programación
- Comprobación de Dirección Individual
- Relacionar todas las direcciones presentes en una línea
Modo de programación

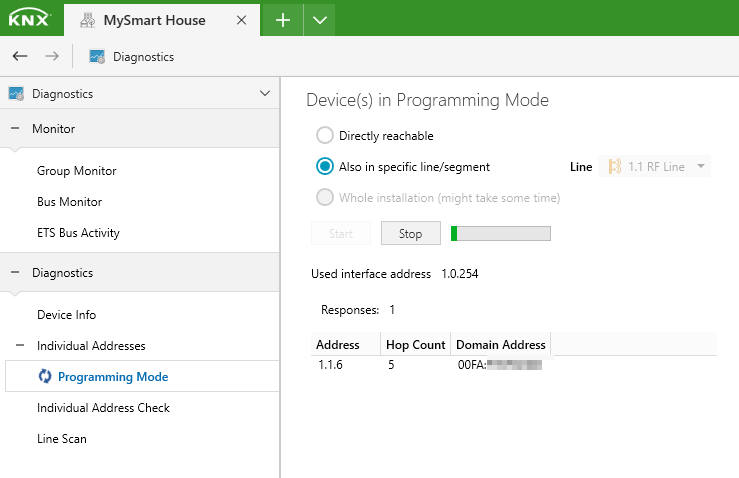

- Enumera todas las direcciones individuales de los dispositivos que están en modo programación después de haber presionado el botón de programación de uno o varios dispositivos (= el LED de programación está encendido).
Si hay varios dispositivos con la misma dirección individual, la cantidad se muestra en el campo de 'Respuestas', entre paréntesis, por ejemplo 5 significa que hay 5 dispositivos con la misma dirección individual en modo programación. - ETS comprueba continuamente si hay dispositivos en modo programación, siempre y cuando el botón 'Iniciar' esté activado.
- Se puede iniciar o detener la comprobación usando los botones Iniciar/Detener.
- La comprobación se detiene automáticamente cuando se cierra el panel o cuando se inicia una operación de programación.
- También puede realizar una búsqueda en:
- una línea o segmento específico para reducir los resultados y reducir el tiempo de espera
- todo el proyecto, aunque esto puede tomar un tiempo significativo hasta que se complete
- La dirección de la interfaz que se utiliza para la búsqueda también se muestra junto a la 'Dirección de interfaz utilizada'
Nota:
Para dispositivos KNX TP S-Mode: No olvide desactivar después el modo de programación (= el LED de programación está apagado) de los dispositivos correspondientes, para evitar que estén en el bus más dispositivos en modo programación.
Para dispositivos KNX RF S-Mode: Si el modo de programación de un dispositivo RF no se apaga manualmente, el dispositivo RF lo hará automáticamente después de 4 minutos.

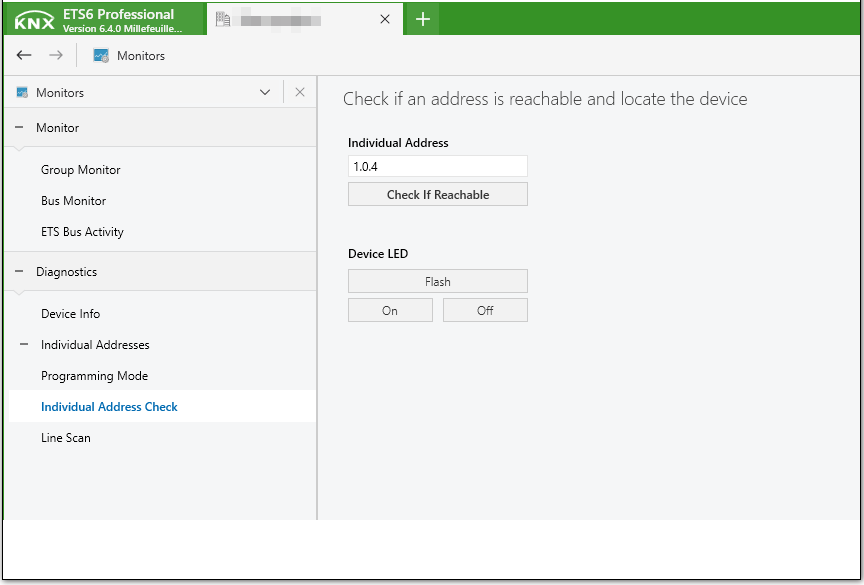

Comprobación de Dirección Individual
Dirección individual

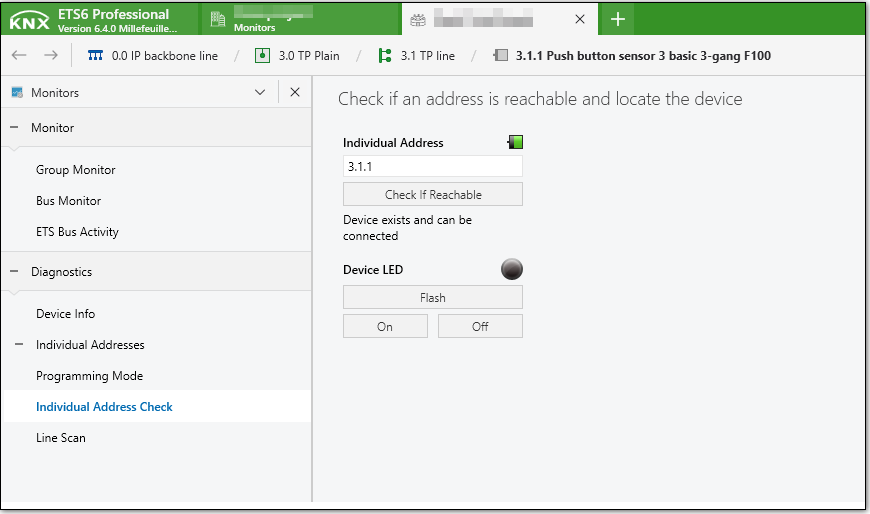

Esta función comprueba si existe en la instalación un dispositivo con la dirección individual indicada y responde. Introduzca la dirección individual y haga clic en el botón 'Comprobar si Accesible'. ETS indicará el siguiente resultado después de un corto período de tiempo.
| Icono | Descripción |
|---|---|
| El dispositivo existe | |
| ¡Aparato no existente! |
LED del dispositivo
Otra posibilidad de localizar un dispositivo en la instalación es usar los botones Parpadear, On u Off:
- Parpadear: El LED de programación del dispositivo localizado con una dirección individual determinada parpadeará;
- On: El LED de programación del dispositivo localizado con la dirección individual determinada se encenderá;
- Off: El LED de programación del dispositivo localizado con la dirección individual determinada se apagará;
Relacionar todas las direcciones presentes en una línea
Buscar

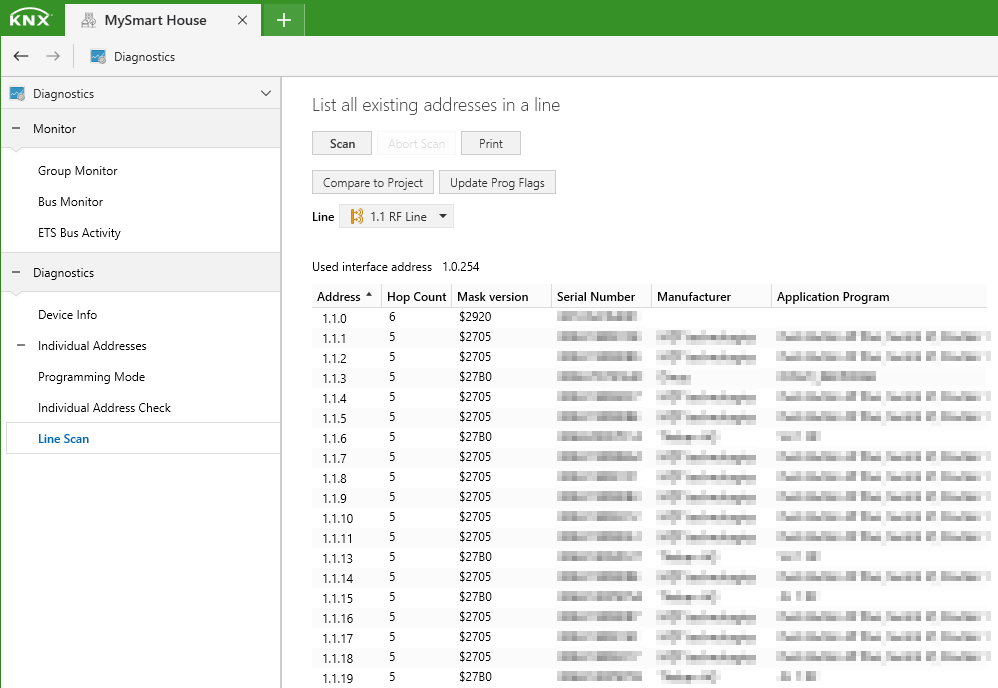

El botón de Exploración de Línea le muestra qué direcciones individuales ya han sido asignadas a una línea.
Si desea saber qué dirección individual ya ha sido asignada a una línea, puede pulsar el botón de Exploración de línea una vez elegida la 'Línea' que desee escanear.
Se mostrarán las direcciones individuales que se han encontrado físicamente en esa línea en particular, así como la versión de máscara del dispositivo correspondiente.
Esta tarea puede tomar algún tiempo, por lo que puede abortar el escaneo pulsando el botón 'Cancelar Escaneo' una vez que tenga la información que está buscando.
El modo de escaneo se deriva ahora del tipo de medio y de la ruta de la interfaz al segmento o línea de destino seleccionada. Básicamente es 'Rápido', si aplica alguna de las condiciones siguientes:
- el tipo de medio objetivo es RF o PL
- el tipo medio de destino es IP y está disponible o se ha seleccionado una interfaz de tipo Routing
- el tipo de medio de destino es TP y la interfaz es TP (USB o IP Tunneling) y la interfaz está en la misma línea/segmento
Comparar con proyecto

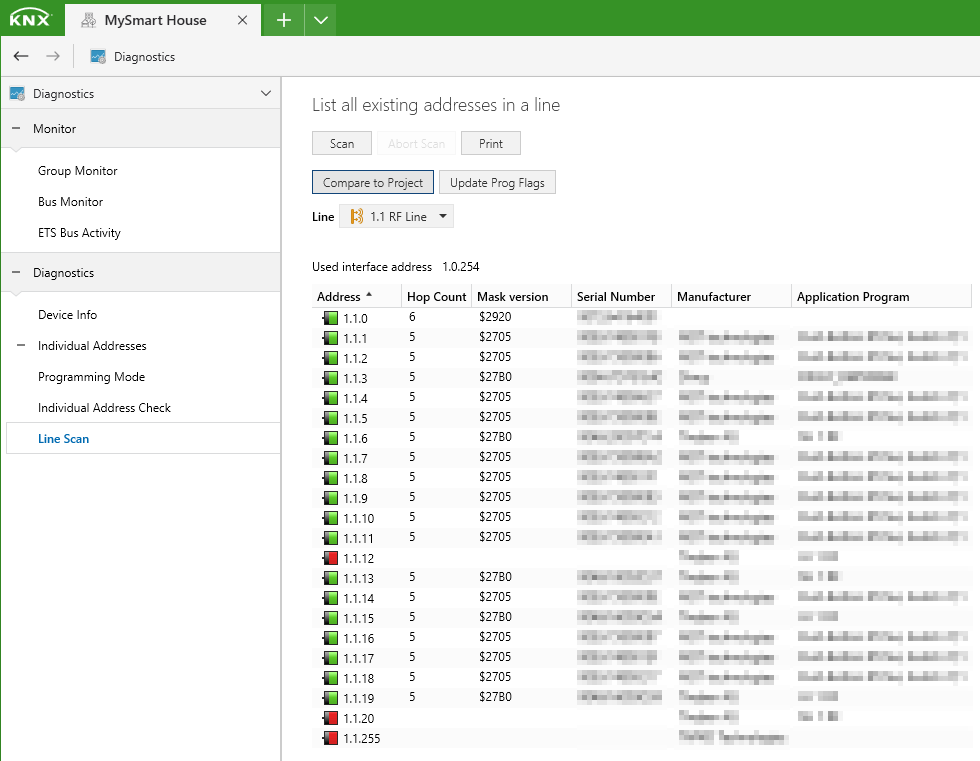

Cuando el escaneo de la línea se haya completado, entonces estará disponible el botón 'Comparar con el Proyecto'. Esta opción permite comparar los resultados del escaneo con el proyecto ETS.
| Icono | Descripción |
|---|---|
| El dispositivo se ha encontrado tanto en el proyecto ETS como en la línea actual. | |
| El dispositivo se ha encontrado en el proyecto ETS pero no se ha encontrado (ninguna respuesta) de la línea actual. | |
| El dispositivo se encuentra en la línea real, pero no está configurado en el proyecto ETS. | |
| El dispositivo ha sido encontrado, sin embargo puede ser un dispositivo seguro con una clave desconocida |
Actualizar Flags de Programación
Cuando el escaneo de la línea se ha completado, aparecerá el botón 'Actualizar Flags de Programación'. De esta forma se establece la bandera 'Dir' (= dirección individual programada) para todos los dispositivos del proyecto ETS actual, para los cuales el resultado del escaneo ha sido positivo (aquellos marcados con el icono verde).
Las tres funciones de escaneo, es decir, 'Modo de Programación', 'Comprobación de Direcciones Individuales' y 'Exploración de Línea' no se pueden ejecutar simultáneamente. Cuando una de ellas se inicia, las otras dos están temporalmente desactivadas, hasta que la función activa se detenga o termine.
