Esta función de Información de Dispositivo se utiliza principalmente para comprobar:
- si se ha volcado el programa de aplicación correcto a un dispositivo bus o
- si se ha montado el módulo de aplicación apropiado
ETS activará automáticamente la conexión del bus para leer partes de la memoria del dispositivo. Se analizarán los datos y se mostrará el resultado.

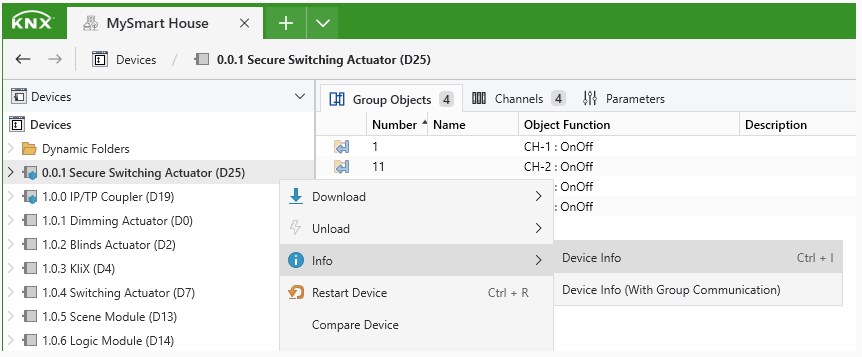

La operación de Información de Dispositivo puede ser invocada mediante:
- clic con el botón derecho del ratón en un dispositivo 'Info > Información de Dispositivo o Información de Dispositivo (con asociaciones entre Grupos y Objetos)'
- barra de herramientas de contexto 'Info > Información de Dispositivo o información de Dispositivo (Con Comunicación de Grupos)'
- barra de menú 'Diagnósticos > Información del Dispositivo'
Para leer las direcciones de grupo asignadas a todos los objetos de grupo de un dispositivo, se puede seleccionar la opción '... con Comunicación de Grupos', para que el resultado también contenga esta información. En concreto, hay dos tipos de ejecución para Información de Dispositivo, es decir, 'Información de Dispositivo' e 'Información de Dispositivo (con Comunicación de Grupos)'. Cuando se selecciona esta última opción, también se leen las direcciones del grupo asignadas a los objetos del grupo.
Pantalla resultante

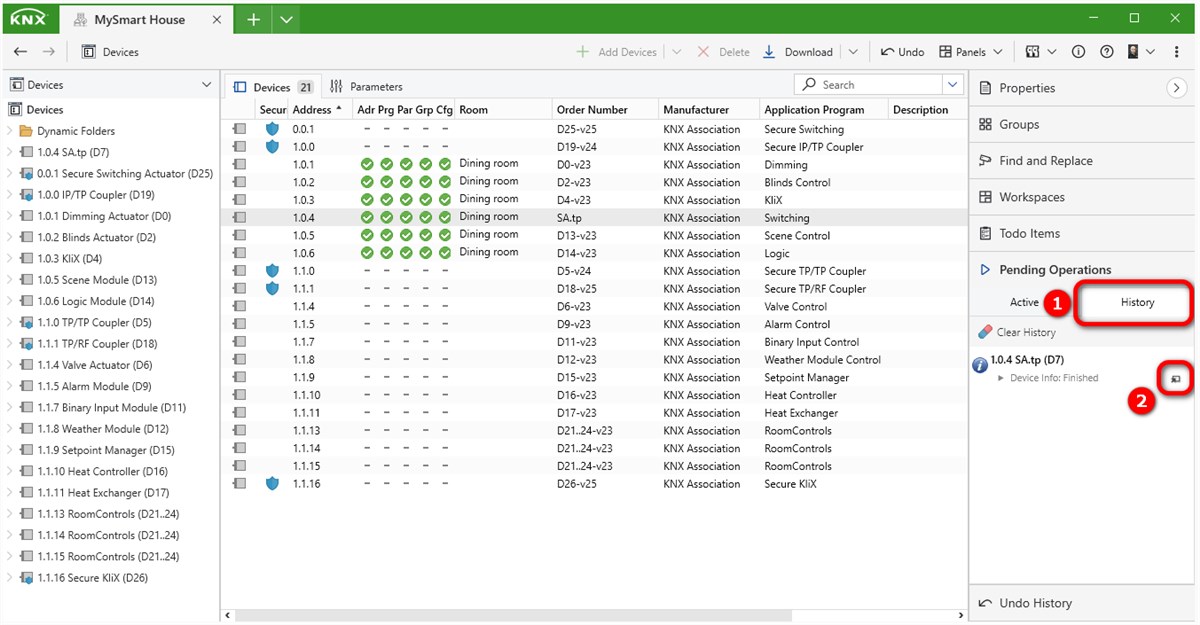

Una vez que se activa la función Información de Dispositivo, se abren las 'Operaciones pendientes' en la barra lateral y la acción (es decir, Información de Dispositivo: Finalizado) es mostrada. Haga clic en la pestaña 'Historial' y luego en el icono para mostrar los resultados de la Información del Dispositivo. Esto abre una nueva ventana modal.
Barra de menú
| Elemento del menú | Descripción |
| Guardar | Permite guardar los resultados en formato HTML. |
| Imprimir | Permite imprimir los resultados. |
| Cerrar | Cierra la ventana de resultados. |

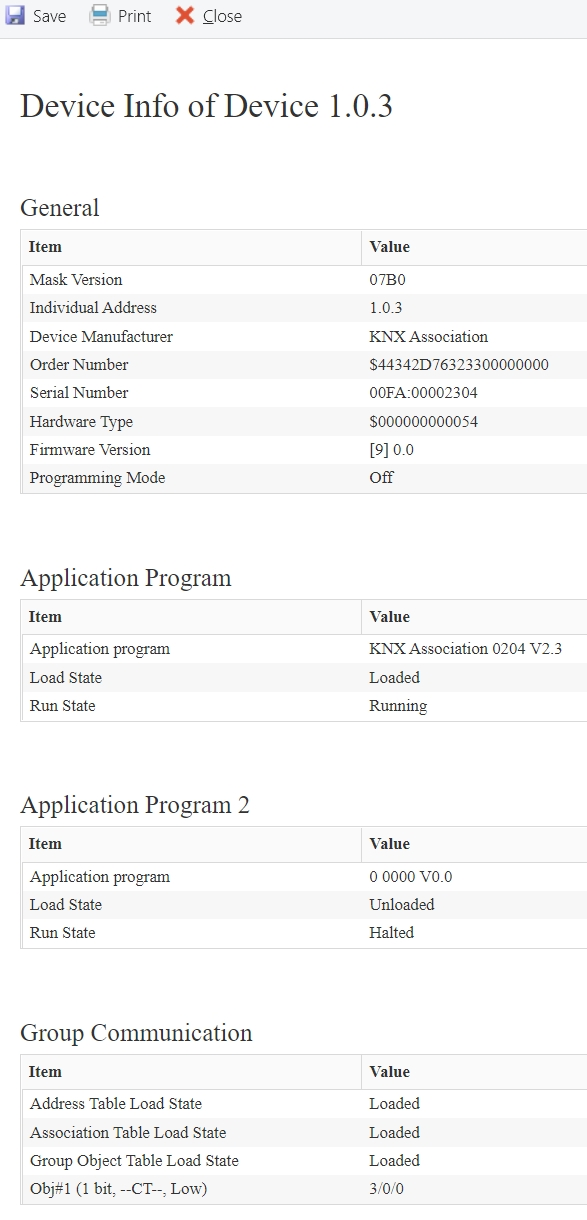

Contenido
La información del dispositivo se muestra tanto formateada como sin formato, es decir, una vez como valor numérico y una vez como interpretación del valor numérico. Los detalles sobre cómo interpretar los resultados están incluidos en las Especificaciones KNX. Dependiendo de la versión de máscara del dispositivo, habrá más o menos elementos. Aquí, solo se muestran los significados generales:
| Elemento (General) | Descripción |
| Versión de máscara | Versión de máscara actual del dispositivo bus |
| Dirección individual | Dirección individual del dispositivo bus |
| Fabricante | Nombre del fabricante del dispositivo bus |
| Número de pedido | Número de pedido, si es proporcionado por el fabricante en forma legible/decodificable (de lo contrario hexadecimal) |
| Número de serie | ID hardware única del dispositivo |
| Versión de Firmware | Versión del firmware del dispositivo |
| Tensión del Bus | Tensión del bus medida por el dispositivo |
| Modo de programación | Estado del LED de programación |
| Errores de ejecución | Errores en el dispositivo mientras se ejecuta el programa (si no hay ningún error → OK) |
| Tipo de hardware PEI | Tipo de hardware del adaptador |
| Elemento (Programa de Aplicación) | Descripción |
| El Programa de aplicación | Nombre + versión del programa de aplicación |
| Estado de programación | Estado del procedimiento de programación del dispositivo |
| Estado de ejecución | Estado del programa de aplicación (por ejemplo, detenido, en ejecución, en pausa) |
| Tipo de Software PEI | Diseño del tipo de adaptador configurado (si tipo PEI = 01, entonces el tipo de adaptador no es válido) |
| Elemento (Comunicación de Grupos) | Descripción |
|
Estado de carga de las tablas con texto/valores (si está disponible en el dispositivo porque se ha creado una dirección de grupo/objeto de grupo) |
| Objetos de grupo |
Número del objeto; (tamaño del objeto/banderas/prioridad)
|
Para los acopladores, aquí se verá la información sobre el tipo de acoplador y sus capacidades, tales como la 'longitud APDU máxima', la configuración actual de redireccionamiento (por ejemplo, línea principal --> secundaria), la configuración de seguridad (si hubiese), etc.
Para algunos dispositivos, no es posible leer en absoluto la comunicación de grupos, independientemente de si existen direcciones de grupo y objetos de grupo para este dispositivo. En este caso, la información sobre la comunicación de grupos (objetos de grupo) se muestra como "no implementada".
Los dispositivos con diferentes propiedades y funciones se diferencian en KNX mediante la denominada versión de máscara, lo que significa que, en consecuencia, cada dispositivo KNX tiene un identificador definido. Las versiones de máscara desconocidas (por ejemplo, las de los nuevos dispositivos en desarrollo) no se muestran cuando se utiliza la función Información de Dispositivo en ETS.
