Con la función Comprobación del Proyecto se pueden realizar varias comprobaciones de proyectos con la ayuda de un asistente. El asistente de Comprobación del Proyecto le guiará a través del proceso de verificación de su proyecto respecto a las reglas comunes de planificación y diseño de KNX.
Esta comprobación se lleva a cabo off line. El ETS no requiere por tanto una conexión al Bus.

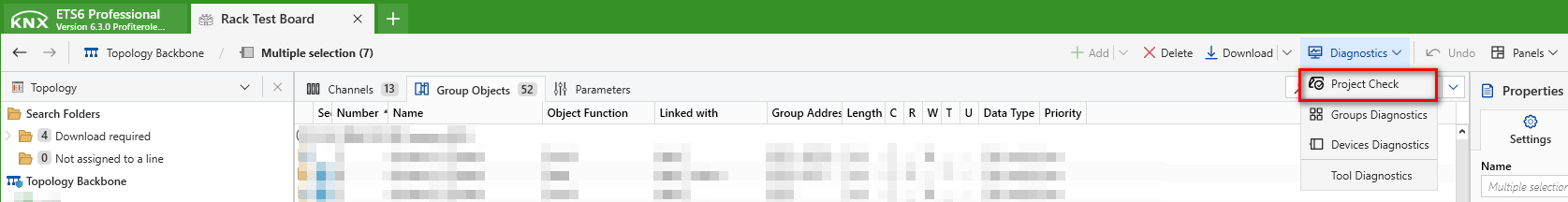

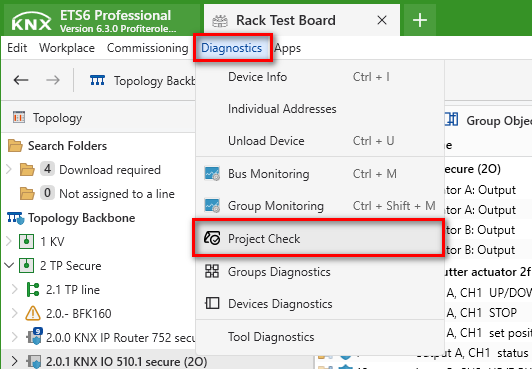

La Comprobación del Proyecto puede invocarse a través de los 3 puntos de la barra de herramientas.
Hay 5 niveles diferentes que se comprueban en un proyecto.
- Verificación de dispositivo
- Comprobación de Direcciones de Grupo
- Verificación de la topología
- Comprobación de la información de producto
- Comprobación de proyectos importados desde versiones anteriores de ETS

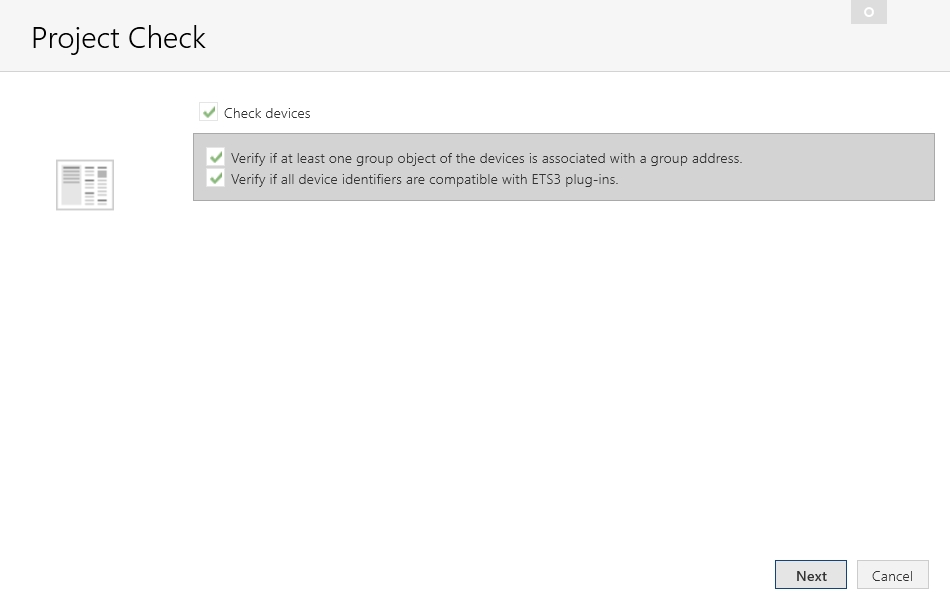

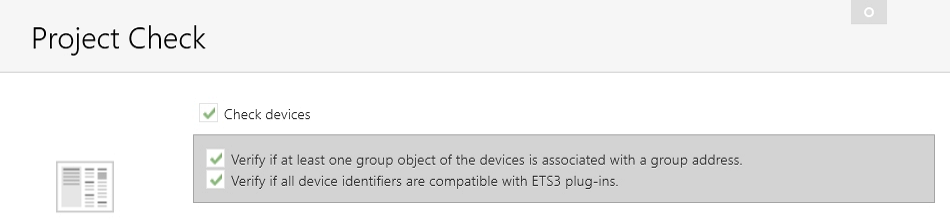

Comprobación de Dispositivos
¿Qué se verifica con la Comprobación de Dispositivos?
- Si al menos un objeto de grupo de los dispositivos está asociado con una dirección de grupo
- Si todos los identificadores de dispositivo son compatibles con los plug-ins de ETS3

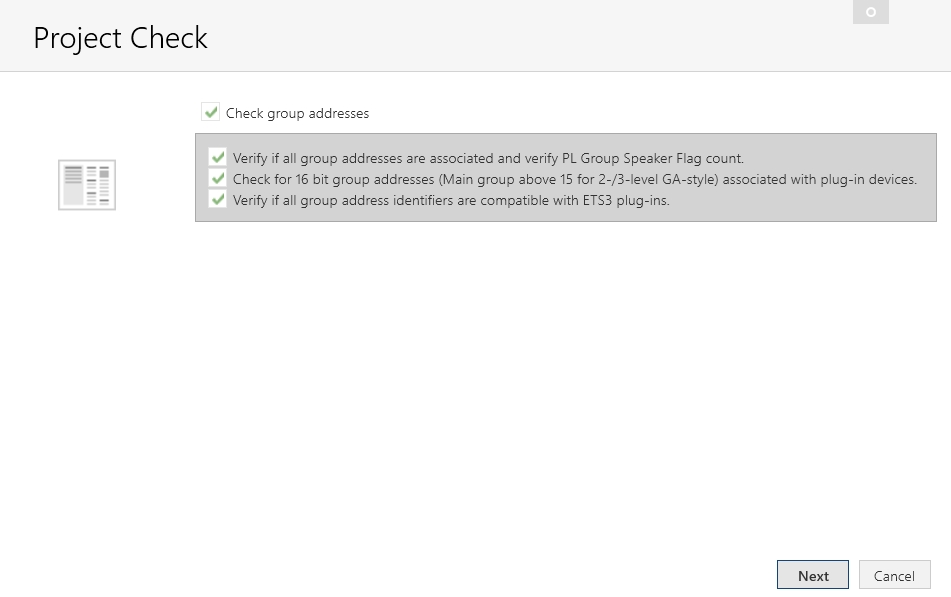

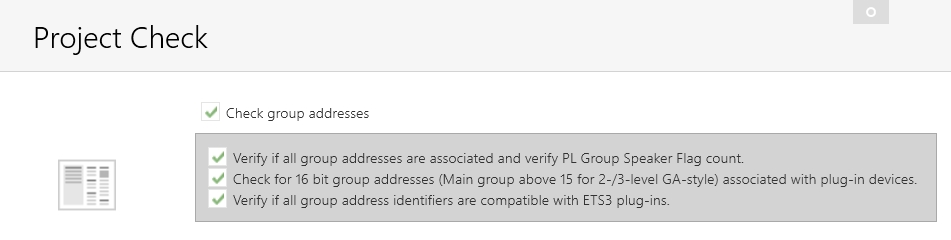

Comprobación de Direcciones de Grupo
¿Qué se verifica con la Comprobación de Direcciones de Grupo?
- Si todas las direcciones de grupo son usadas (enlazadas con al menos un objeto de grupo)
- Si las direcciones de grupo extendidas están vinculadas a dispositivos plug-in
- Si todos los identificadores de dirección de grupo son compatibles con plug-ins de ETS3

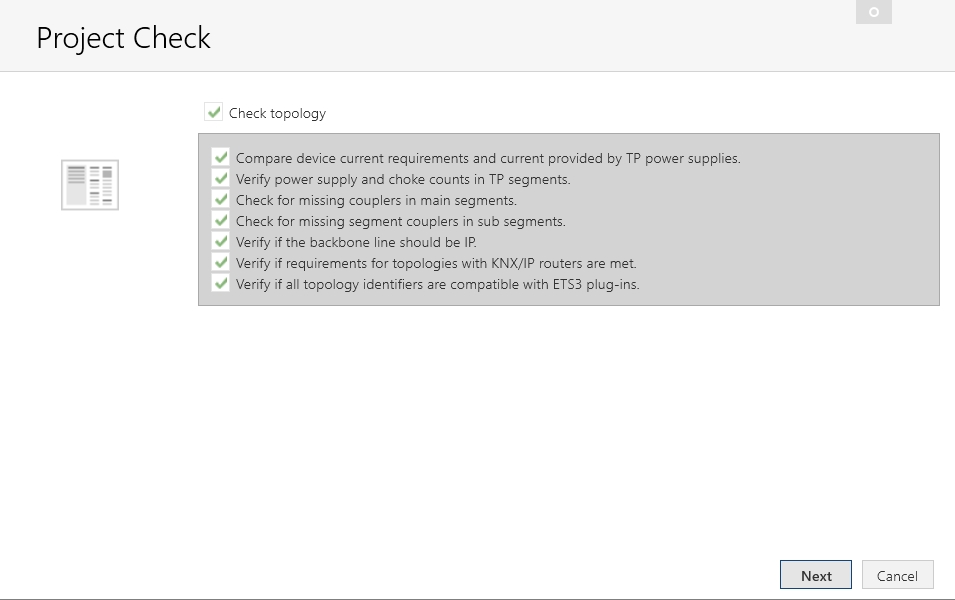

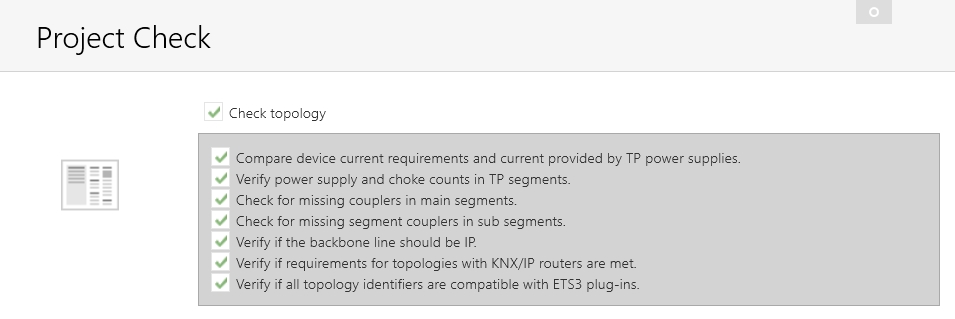

Comprobación de la Topología
¿Qué se verifica con la Comprobación de la Topología?
- Se comparan los requisitos de corriente de cada dispositivo y la corriente proporcionada por las fuentes de alimentación TP
- Si la propiedad de consumo de energía del dispositivo está disponible en los dispositivos, se utiliza; de lo contrario, se utiliza una estimación de 10mA
- Si la propiedad de energía suministrada por las fuentes de alimentación está disponible, se utiliza; de lo contrario, se utiliza una estimación de 320mA
- Número de fuentes de alimentación y de bobinas en segmentos TP
- Si faltan acopladores en los segmentos principales
- Si faltan acopladores de segmentos en los segmentos secundarios
- Si la línea backbone debe ser IP
- Si se cumplen los requisitos para topologías con Routers KNX/IP
- Si todos los identificadores de la topología son compatibles con los plug-ins de ETS3

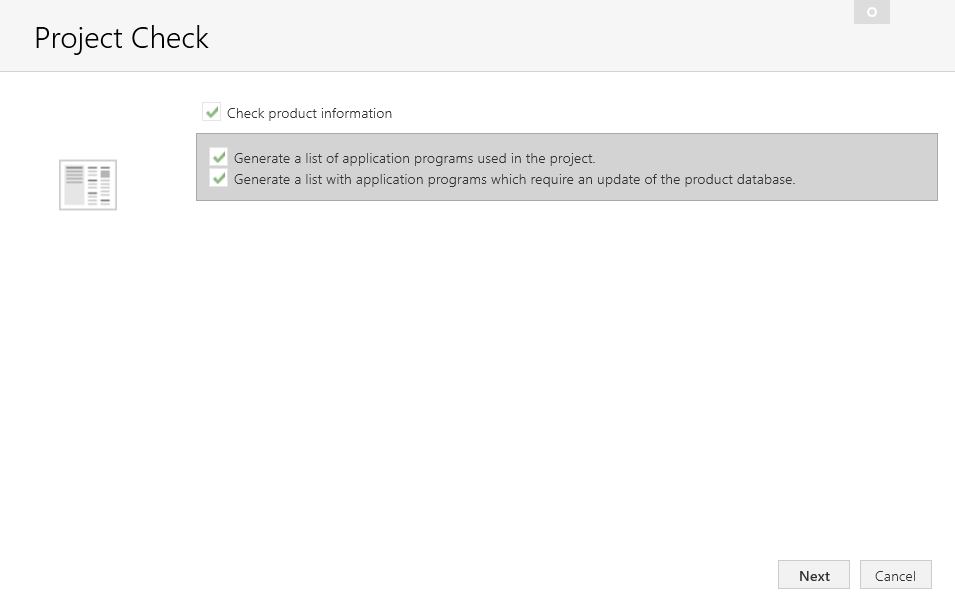

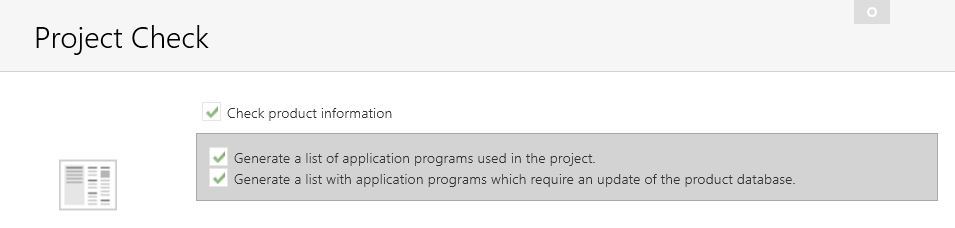

Verificación de la Información de los Productos
En algunos casos, está disponible una actualización de una entrada de producto KNX que contiene mejoras o correcciones de errores para la misma versión del producto. Con la ayuda de esta comprobación, se puede imprimir una lista que muestra todos estos dispositivos. La lista también contiene las "huellas dactilares" de los dispositivos (estas pueden ser utilizadas por los fabricantes para distinguir entre distintas variaciones de un dispositivo, incluso cuando la versión es la misma).

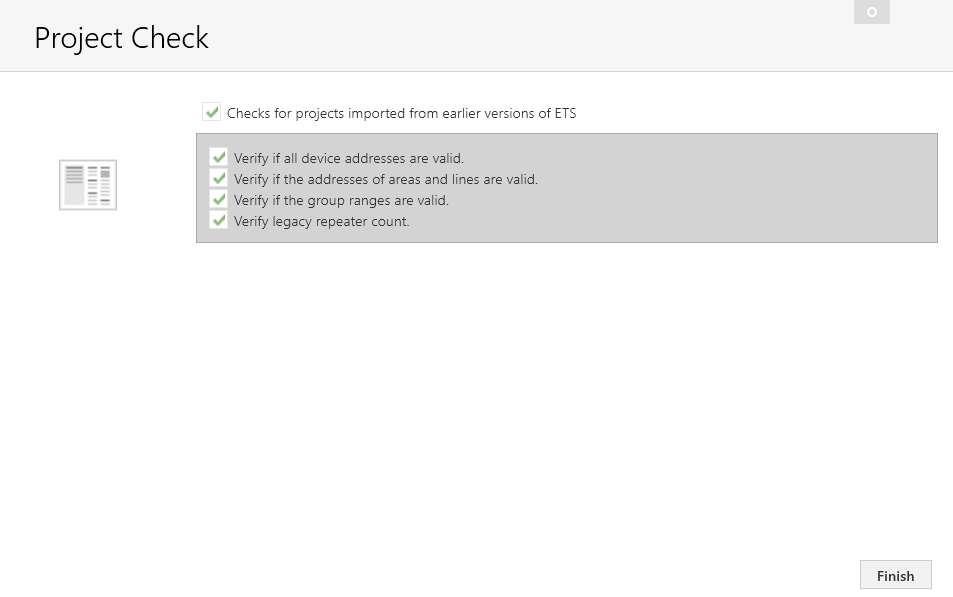

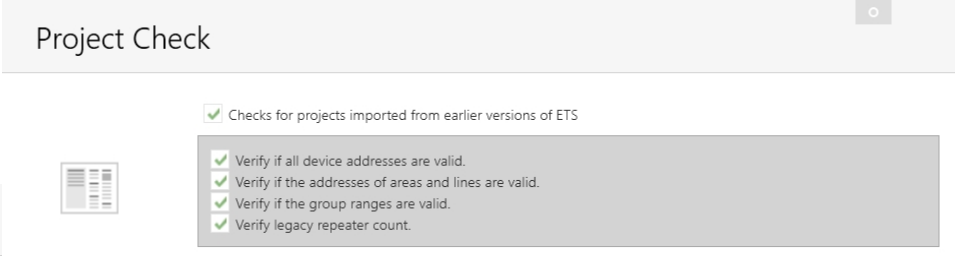

Comprobación de proyectos importados desde versiones anteriores de ETS
¿Qué se verifica con la Comprobación de los proyectos importados de versiones anteriores de ETS?
- Si todas las direcciones de los dispositivos son válidas
- Si las direcciones de áreas y líneas son válidas
- Si los rangos de grupo son válidos
- El número de repetidores antiguos
El resultado se muestra en la misma ventana. Se puede guardar, copiar en el portapapeles y también imprimirse.
Todas las comprobaciones pueden desactivarse de forma global y los pasos individuales de las comprobaciones pueden desactivarse en la pestaña correspondiente.
