Este panel se utiliza para definir la estructura actual del bus y la asignación de direcciones individuales a los dispositivos.
Esta vista se puede utilizar simultáneamente con otras vistas y muestra el proyecto KNX en lo que respecta a la estructura del bus. En ella podemos ver los aparatos asignados a las distintas líneas. Las líneas/áreas Twisted Pair, Power Line e IP se representan con distintos símbolos.

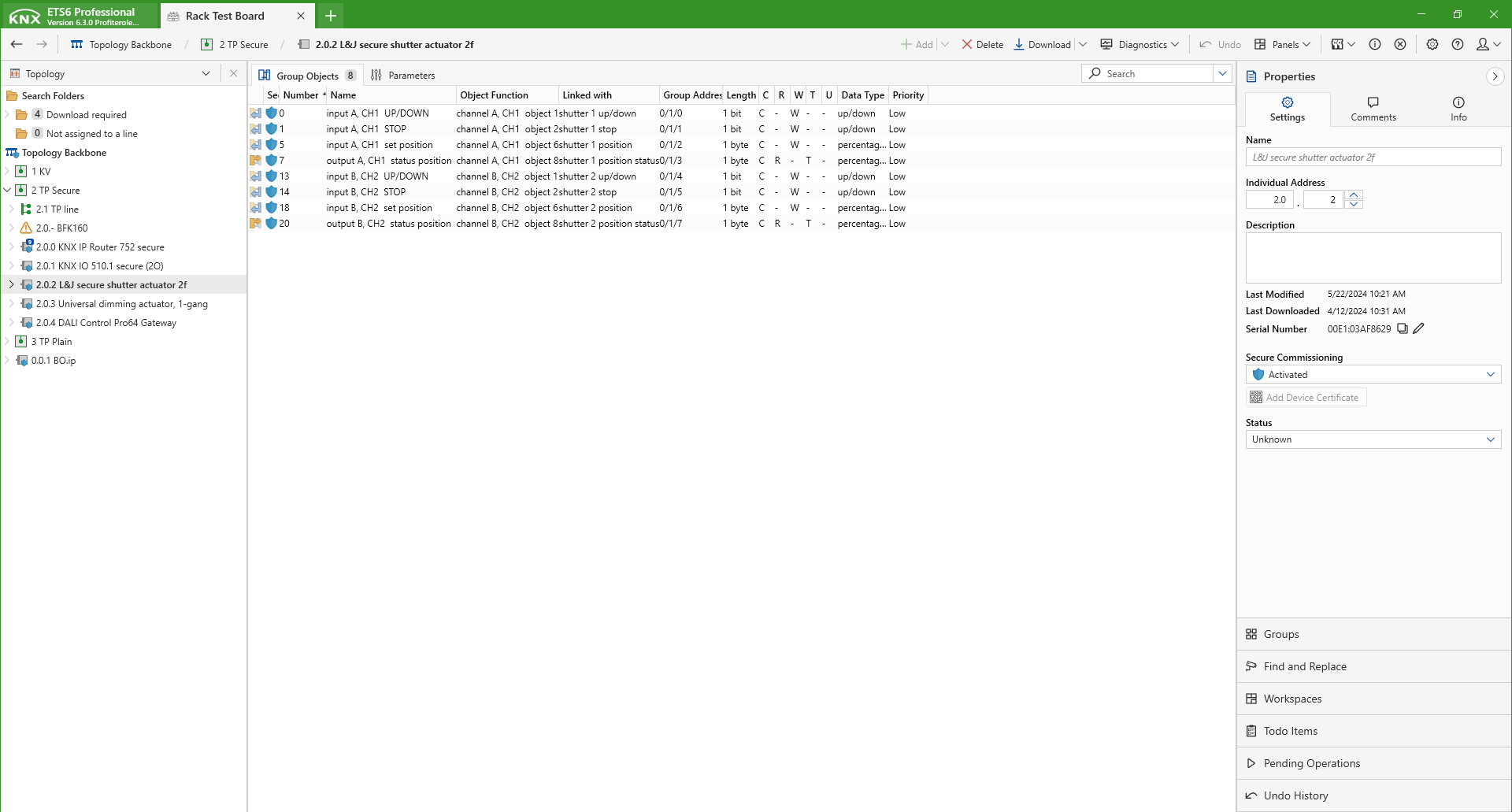

La vista de árbol (lado izquierdo) muestra la topología del bus existente en el proyecto KNX mientras que el lado derecho muestra una vista de lista de los elementos seleccionados en la parte izquierda de la ventana.
La estructura de la topología normalmente se genera de forma automática cuando las direcciones individuales se asignan en otro lugar. Todos los elementos de nivel superior como áreas y líneas principales se insertan según las direcciones asignadas.
