Este artículo cubre los siguientes temas:
Información previa

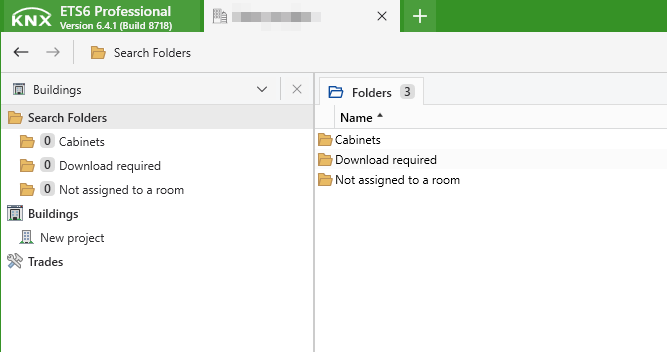

Las Carpetas de Búsqueda son vistas 'configurables' de los datos del proyecto ETS. Todas las carpetas de Búsqueda se encuentran en el contenedor de nivel superior de la vista de árbol. Dependiendo del panel seleccionado, el ETS proporciona varias Carpetas de Búsqueda predeterminadas que no se pueden eliminar. Frente a cada Carpeta de Búsqueda, hay un número que indica el número de resultados contenidos.
Una excepción son las Carpetas de Búsqueda que dan como resultado objetos de grupo. En este caso no hay ninguna indicación numérica en frente.
Tenga en cuenta que las Carpetas de Búsqueda no son específicas del proyecto. Estas se almacenan en un archivo de configuración (específico del usuario) en el ordenador y, en consecuencia, cada usuario del ordenador registrado tiene sus propias Carpetas de Búsqueda.
Las siguientes Carpetas de Búsqueda están disponibles en los siguientes paneles:
Edificios/Topología
| Nombre de la Carpeta de Búsqueda | Resultado Visible |
|---|---|
| Cuadros | Cuadros de todo el proyecto. |
| Dispositivos iniciales | Dispositivo(s) que aún no han sido descargados*, las propiedades de esos dispositivos son:
> Ninguna de las banderas de programación establecidas |
| Dispositivos modificados | Dispositivo(s) programados con su Dirección Individual, pero que han sufrido cambios posteriores en algunas propiedades del dispositivo y, en consecuencia, tienen cambios en algunas de sus banderas de programación. |
Direcciones de Grupo
| Nombre de la Carpeta de Búsqueda | Resultado Visible |
|---|---|
| Direcciones marcadas con comentarios | Dirección de grupo con un comentario adicional específico del usuario |
| Direcciones no asignadas | La Dirección de Grupo no está vinculada a ningún objeto de grupo (huérfana) |
Dispositivos
| Nombre de la Carpeta de Búsqueda | Resultado Visible |
| Dispositivos iniciales | Dispositivo(s) que aún no han sido descargados*, las propiedades de esos dispositivos son:
> Ninguna de las banderas de programación establecidas > aka 'dispositivos no asignados' |
| Dispositivos modificados | Dispositivo(s) programados con su Dirección Individual, pero que han sufrido cambios posteriores en algunas propiedades del dispositivo y, en consecuencia, tienen cambios en algunas de sus banderas de programación. |
| No asignado a una línea | Dispositivo(s) sin dirección individual, la dirección es (-.-.-) |
| No asignado a una estancia/función | Dispositivo(s), no hay asignación a una sala o intercambio (las columnas correspondientes en la ventana Dispositivos están vacías) |
Notas relativas a la Carpeta de Búsqueda 'Dispositivos Iniciales'
- No se muestran 'dispositivos simulados' (incluso tienen una dirección individual y un programa de aplicación), en realidad nunca se cargan y por lo tanto siempre permanecen en la lista (criterios name="Dummy/dummy" o versión de máscara = 1)
- Los dispositivos aparcados no se muestran
- No se muestran dispositivos sin una Dirección Individual (y de ahí que resulten sin un Programa de Aplicación propio) (por ejemplo, fuentes de alimentación sin el Programa de Aplicación).
Crear/Editar Carpetas de Búsqueda
Se puede crear un número casi ilimitado de Carpetas de Búsqueda en ETS.
Crear
- En la carpeta raíz (contenedor), seleccione Carpetas de Búsqueda o una carpeta de búsqueda que ya exista.
-
Añadir/Editar/Eliminar
- Usando los botones
- Usando el menú Editar
- Usando el menú contextual (clic derecho del ratón)
- Definir Propiedades; propiedades de la Carpeta y criterios de Carpeta
- Guardar; ETS actualizará la vista de Árbol/Lista; si hay un error debido a los criterios de Carpeta definidos, ETS mostrará un mensaje de advertencia.
- Abrir; Abre o reabre las Carpetas de Búsqueda seleccionándolas en la Vista de Árbol.
Editar
Las Carpetas de Búsqueda se pueden editar haciendo doble clic sobre estas. Puede eliminar Carpetas de Búsqueda personalizadas pulsando la tecla DEL. Ambos comandos también están disponibles a través del menú contextual (clic derecho del ratón).
Las Carpetas de Búsqueda pueden ser creadas en todas las Ventanas de ETS, sin tener en cuenta su contenido (siempre que estén generalmente disponibles ahí). Por ejemplo, es incluso posible crear una carpeta de búsqueda que contenga Direcciones de Grupo en el panel de Topología.
- Una Carpeta de Búsqueda creada en un panel específico sólo se muestra en ese panel. Por ejemplo, una carpeta de búsqueda creada en el panel de Direcciones de Grupo no se muestra en el panel de Topología.
- Una Carpeta de Búsqueda nos permite configurar una columna en la vista resultante (o Vista de Lista) que muestra todas las direcciones (Direcciones Individuales, Direcciones de Grupo).
Criterios de Carpetas de Búsqueda
Propiedades de la Carpeta
| Elemento | Descripción |
|---|---|
| Nombre de carpeta | Nombre amigable, este nombre se muestra en la Vista de Árbol. |
| La carpeta contiene |
Elementos básicos, como bloques de construcción para criterios de filtro. ETS ofrece los siguientes elementos básicos:
Cuando ha seleccionado uno de los elementos listados anteriormente, las propiedades correspondientes (básicas) del elemento pueden ser posteriormente seleccionadas como criterios de carpeta. Si, por ejemplo, ha elegido Dirección de Grupo, sólo las propiedades de las direcciones del grupo pueden ser seleccionadas como criterios de carpeta (como Dirección, Descripción, Longitud, . .). |
| Comentarios |
Si cambiamos el Elemento Básico en la opción <La carpeta contiene>, se eliminará cualquier <Criterio de filtro> existente para esta Carpeta de Búsqueda. No es posible Deshacer/Rehacer para las Carpetas de Búsqueda. |
Criterios de Carpeta
| AND | Selección 1 | Selección 2 | Selección 3 | Condición adicional de selección (- +) |
|---|---|---|---|---|
|
Elemento básico | Operador de comparación |
|
Una o más condiciones pueden ser añadidas a este criterio o eliminadas de éste como una comparación adicional. |
Explicación
Dependiendo de Selección 1, los siguientes operadores de comparación están disponibles para Selección 2:
| Elementos de texto | Para operadores que se basan en cadenas, como {contiene; no contiene; ...}, el elemento de texto no es sensible a mayúsculas y minúsculas |
| Elementos numéricos | Operadores basados en valores como {Igual a ; Mayor que; entre ...} |
| Elementos booleanos | Operadores booleanos {Es; No es} con Selección 3 predefinida {Cierto; Falso, y valores de enumeración definidos y fijos} |
Limitaciones
- Cada propiedad de un Elemento Básico solo puede utilizarse una vez en Selección 1.
- Se puede añadir una condición adicional para la Selección 1 con una condición OR/AND, así como con un operador de comparación (Selección 2). El operador AND en este caso sólo puede utilizarse para valores de texto (AND no tiene sentido para valores diferentes Booleanos numéricos no binarios porque el resultado es siempre un grupo vacío; 3 AND 5 = FALSE).
Ejemplo
Caso de uso
Mostrar en el panel de Topología todos los dispositivos de la línea 1.1 con una Dirección Individual entre 10 y 20.
Enfoque
(Dirección de Línea Igual a 1.1) AND (Dirección de Dispositivo Entre 10 - 3>20)
El enfoque (Dirección de Dispositivo mayor que 1.1.9) Y (Dirección de Dispositivo menor que 1.1.21) no es posible ya que (Selección 1) se utiliza dos veces.
Solución
- Abrir la vista de la Topología.
- En la vista de árbol crear una nueva carpeta dinámica, especifique su nombre (por ejemplo, 'myFolder').
- La carpeta contiene = 'Dispositivos'.
- Criterio: 'Dirección de Línea' Igual a '1.1' AND 'Dirección de Dispositivo' Entre '10 - 20'.
