Exportar a OPC

Este artículo cubre los siguientes temas:

• Información general sobre la exportación a OPC
• Formato de la exportación a OPC
• Tipos de Datos disponibles

Información general sobre la exportación a OPC

Una exportación a OPC contiene un subgrupo de los datos de proyecto ETS disponibles. Esta limitación se aplica tanto a los Tipos de Datos como a la estructura de las Direcciones de Grupo (solo es posible con 2 y 3 niveles). Acerca de los Tipos de Datos vea esta tabla a continuación.

La función de exportación a OPC ya no se actualiza desde el lanzamiento de ETS4 (por ejemplo, para añadir nuevos Tipos de Puntos de Datos). Uno de los motivos es la compatibilidad retroactiva con las cadenas de herramientas existentes, que necesitan explícitamente el formato OPC ETS3.

Todos los datos de proyecto (incluyendo las Direcciones de Grupo) pueden obtenerse del archivo de proyecto ETS (.knxproj). La descripción de un archivo '.knxproj' se puede encontrar aquí.

La licencia de ETS no se verifica al iniciar la exportación a OPC. Por lo tanto, cualquier tamaño de proyecto puede ser exportado a OPC.

Formato de la exportación a OPC

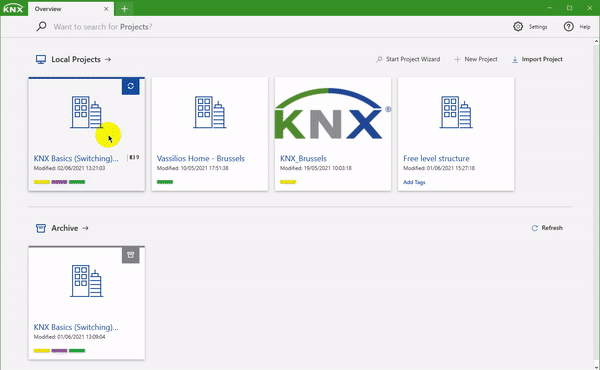

Se puede activar una exportación a OPC a través del elemento de menú 'Exportar' y luego guardar el proyecto como 'Exportación a OPC'.

Una exportación a OPC crea dos archivos:

1. Un archivo ESF (.esf), que lista los Objetos de Grupo implicados + los detalles relacionados
2. Un archivo PHD (.phd), que lista las Direcciones Individuales implicadas

El código de caracteres de ambos archivos se basa en ASCII, es decir, en la página de código de Windows del PC (por ejemplo, CP-1252 o ISO 8859-1).

Archivo ESF

• La primera línea indica el nombre del proyecto ETS.
• Las Direcciones de Grupo del proyecto ETS implicadas se listan a partir de la segunda línea. El formato para estas líneas es el siguiente:

[Nombre del Grupo Principal].[Nombre del Grupo Intermedio].[Número de la Dirección de Grupo] [TAB] [Nombre de la Dirección de Grupo] [TAB] [Tipo de Datos] [TAB] [Priority] [TAB] [Direcciones de Grupo conectadas]

Ejemplo:

Proyecto ETS

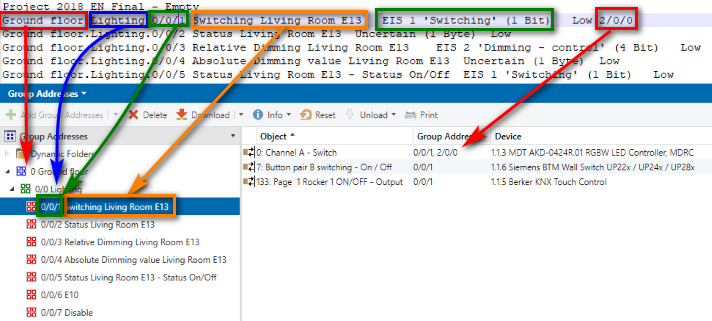

Y esta es la correlación entre la exportación a OPC y el Proyecto ETS

• [Número de Dirección de Grupo] es un número separado por '/' (codificado como \0x20). Se lista solo una vez, aunque aparezca varias veces.
• [Direcciones de Grupo conectadas] son las Direcciones de Grupo vinculadas al mismo Objeto de Grupo (además de la primera Dirección de Grupo mencionada). Este Objeto de Grupo debe tener activada la 'Bandera de Escritura'.
• Los Objetos de Grupo que no están asignados a una Dirección de Grupo no se incluyen en el archivo ESF.

Archivo PHD

Este archivo contiene una lista de todas las Direcciones Individuales del Proyecto ETS implicadas (el salto de línea es un retorno de carro – avance de línea, codificado como \0x0d\0x0a).

1.1.10

1.1.12

1.1.13

...

Tipos de Datos disponibles
