Para configurar la conexión entre un ordenador y una instalación KNX (por ejemplo para programar la dirección individual y/o el programa de aplicación desde el PC de puesta en marcha a la instalación KNX o para poder utilizar un software de visualización), es indispensable que la configuración de la interfaz bus se haya configurado correctamente.
Para acceder al gestor de conexiones, puede hacer clic en el menú desplegable de la barra de herramientas principal.

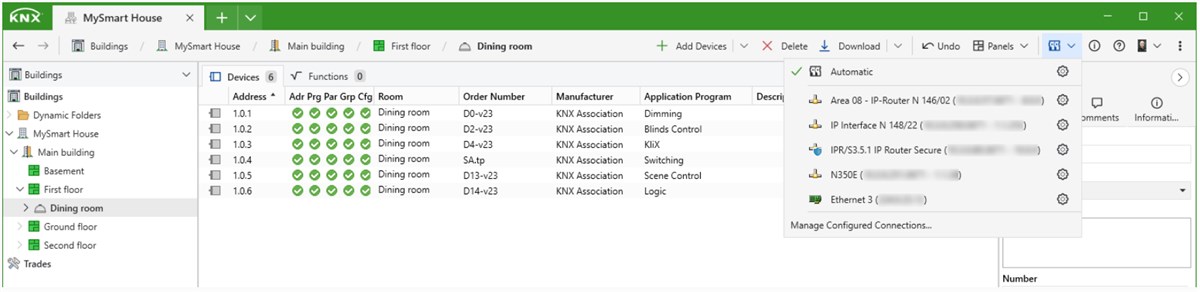

Al invocar el gestor de conexiones se muestra:
- En la parte superior: Automático (que es la opción por defecto); si ha incluido una o varias interfaces en su proyecto, esta será en la mayoría de los casos la única opción que necesitará.
- En la parte intermedia: Las interfaces actualmente descubiertas (las interfaces USB, IP-Routing e IP-Tunneling son reconocidas y mostradas automáticamente por el ETS, no necesitan ser creadas. Una interfaz que no es reconocida no puede ser utilizada por ETS, incluso si es creada manualmente). Esta selección sólo es válida durante la sesión actual del proyecto, ya que está pensada principalmente para cambiar rápidamente las conexiones, por ejemplo, con fines de diagnóstico.
- En la parte inferior: Se ofrece la posibilidad de administrar las interfaces configuradas; esto sólo es necesario cuando se accede a la instalación en remoto (es decir, con una dirección IP diferente a la configurada en el proyecto), o cuando se usan interfaces Eiblib/IP.
La opción de conexión seleccionada actualmente está marcada con una marca verde delante de la opción.
Un punto rojo (
) justo después del icono anterior indica que la interfaz está en Modo Programación (se actualiza cada ~3 segundos).
Para configurar las respectivas opciones, haga clic en el icono con forma de engranaje situado junto a cada opción. Para obtener más información sobre la configuración de las Interfaces, consulte Administrador de Conexiones (en detalle).

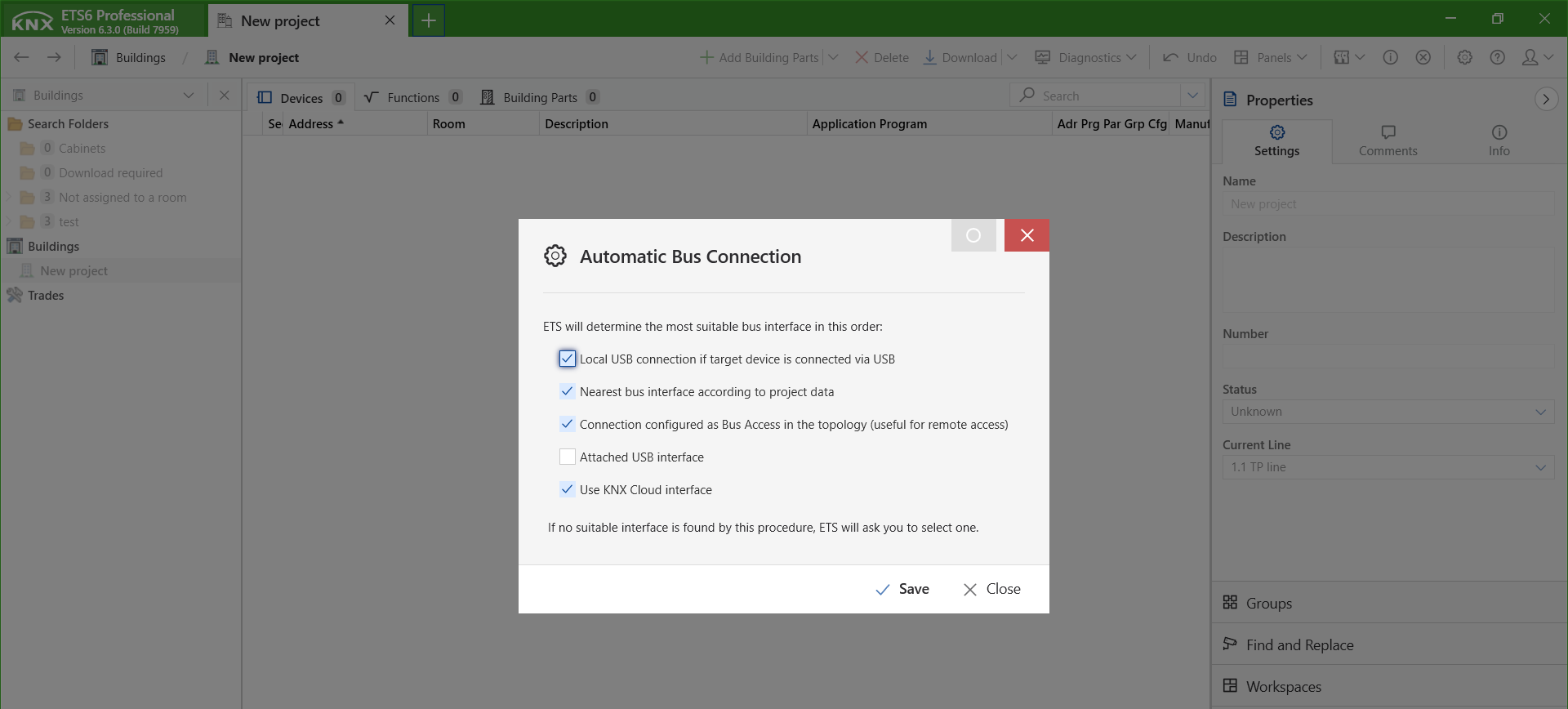

Conexión Automática al Bus
La opción 'Automático' significa que ETS determinará la interfaz bus más adecuada para conectarse a la instalación, dependiendo de varios factores. En la configuración 'Automático' aparecen las siguientes opciones, en el orden en que ETS las va a considerar (la primera en la parte superior):
Conexión IP directa si es soportada por el dispositivo de destino
Si esta opción está activada, se establecerán conexiones IP directas a dispositivos IP para ejecutar operaciones en línea (por ejemplo una programación directa del dispositivo a través de IP). Para ello, al principio se lleva a cabo un denominado “descubrimiento” de dispositivos en el que se consultan en línea propiedades elementales de estos (Número de serie, estado KNX Secure, etc.).
Condiciones
- El dispositivo se encuentra a través de IP, por ejemplo ETS y el dispositivo IP se comunican con la misma dirección Multidifusión.
- El número de serie KNX del dispositivo encontrado coincide con el dispositivo en el proyecto (si el Número de Serie KNX del dispositivo está disponible en el proyecto)
En este modo...
- ... no es posible grabar telegramas.
- ... la dirección local de la conexión coincide con la del dispositivo a programar.
Seguridad
- Los dispositivos sin KNX Secure (es decir, aquí se incluyen también los dispositivos KNX Secure con la opción KNX Secure desactivada en el dispositivo) se programan en formato plano a través de IP.
- Los dispositivos con KNX Secure habilitado se programan de forma segura a través de IP.
- Se ha encontrado la opción KNX Secure habilitada en línea para el dispositivo (retroalimentación desde el descubrimiento) - deben usarse las contraseñas de seguridad asociadas (si están disponibles) del proyecto ETS para este dispositivo, de lo contrario, no es posible la programación.
- Se ha encontrado en el proyecto la opción KNX Secure habilitada para el dispositivo (del estado del dispositivo) - deben usarse las contraseñas de seguridad asociadas (deben estar disponibles) del proyecto ETS para este dispositivo.
Conexión USB local si el dispositivo de destino está conectado por USB
Si esta opción está activada y el Número de Serie KNX del dispositivo objetivo coincide con el Número de Serie KNX de la interfaz USB, entonces se utilizará la conexión local USB.
Interfaz bus más cercana según los datos del proyecto
Si esta opción está activada, ETS comprueba si existe una interfaz bus en el segmento al que está conectado y hacia arriba en la topología y utiliza el que más está cerca en la topología (segmento secundario→ segmento principal → segmento principal de la linea principal → segmento principal de Backbone).
Condición
- Interfaces con al menos la bandera de Dirección establecida y un Número de Serie KNX conocido.
Conexión configurada como acceso al Bus en la topología
Si esta opción está activada, ETS intenta usar una interfaz bus que haya sido definida en la topología como una conexión del proyecto. Esta función está pensada principalmente para el acceso remoto a la instalación.
Interfaz USB conectada
Si esta opción está activada y hay una interfaz KNX/USB conectada al ordenador, entonces la usa.
