Definiciones para Parameters
La estructura de un parámetro de un dispositivo en la Manufacturer Tool es la siguiente:
ParameterRefRef → ParameterRef → Parameter
| Parameter | es el parámetro actual tal y como se almacena en la memoria. Puede tener más de un ParameterRef asociado, independientemente de la versión de destino |
| ParameterRef |
refiere directamente al Parameter, ofrece la posibilidad de anular valores y propiedades. Por ejemplo, un parámetro vinculado a un pulsador en particular podría necesitar diferentes valores por defecto al configurarse para conmutación o regulación |
| ParameterRefRef | refiere directamente a ParameterRef y es el recurso que se utilizará para visualizar ‘Parameter’ en el diálogo de parámetros de ETS. ParameterRefRef se crea automáticamente cuando se añade su ParameterRef asociado a la estructura dinámica del programa de aplicación. |
Definiciones para ComObject
La estructura de un objeto de grupo en la Manufacturer Tool es la siguiente:
ComObjectRefRef → ComObjectRef → ComObject
Nota: En la Manufacturer Tool, se utiliza el término objeto de Comunicación para los objetos de Grupo.
| ComObject | es el objeto de comunicación real, tal y como "reside" dentro del dispositivo. Puede tener más de un ComObjectRef, independientemente de la versión de destino. |
| ComObjectRef |
refiere directamente al ComObject, ofrece la posibilidad de anular propiedades Por ejemplo, un objeto de comunicación en particular podría necesitar, dependiendo de la situación, diferentes Tipos de Datos |
| ComObjectRefRef | refiere directamente a ComObjectRef y es el recurso que se utilizará para visualizar el ComObject en el diálogo de detalles del dispositivo en ETS. Se crea automáticamente cuando se añade su ComObjectRef asociado a la estructura dinámica del programa de aplicación. |
Ejemplo de estructura de parámetros y objeto de grupo

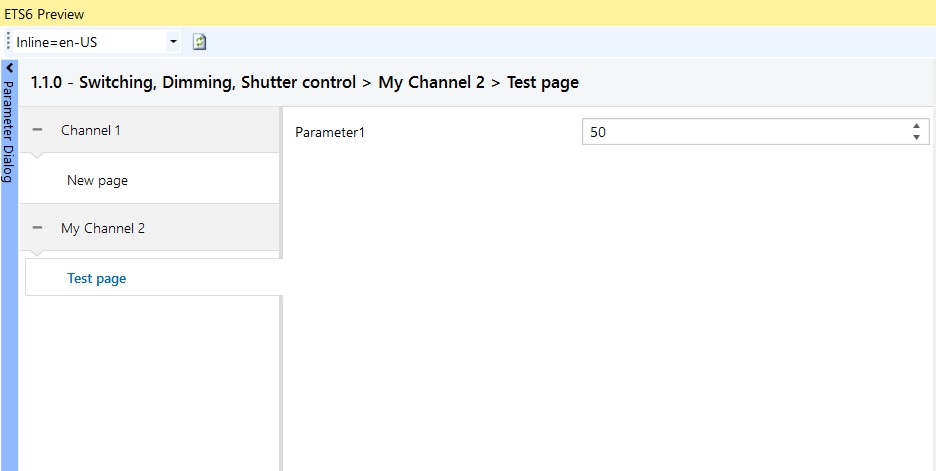

El siguiente ejemplo muestra cómo crear un parámetro y un objeto de grupo en ETS. Debería ser posible incrementar el valor de este parámetro usando las flechas dentro del campo de texto, o simplemente cambiando el valor en el campo de texto. El valor por defecto de este parámetro se establecerá en 50d.
Puede encontrar más información en Definición de tipos de parámetros y Definición de Objetos de Comunicación.
