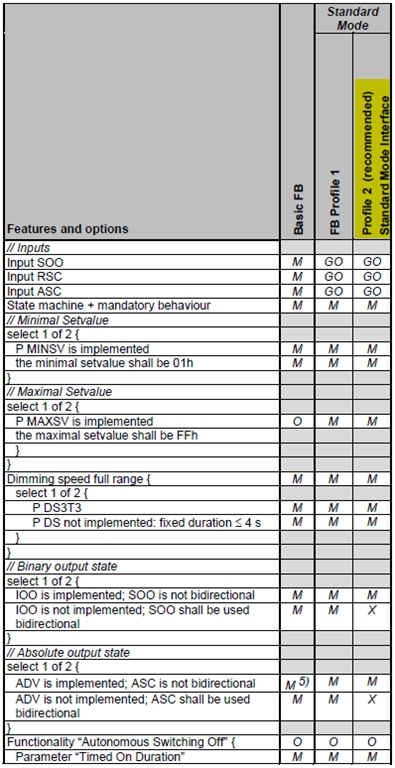

Bloque funcional FB Dimming Actuator Basic explicado

• Debe haber un objeto de grupo de 1 bit para encender y apagar.
• Debe haber un objeto de grupo de 4 bits para atenuación relativa.
• Debe haber un objeto de grupo de 8 bits para el ajuste absoluto del nivel de atenuación.
• Deberán cumplirse las dependencias entre estos objetos de grupo en la máquina de estados.
• El nivel mínimo de atenuación será 01h (0,4 %), o se establecerá a través de un parámetro.
• El nivel máximo de atenuación será FFh (100 %), o se establecerá a través de un parámetro.
• Deberá ser posible que el rango de regulación total de 0 % a 100 % y de 100 % a 0 % se pueda recorrer en cualquier dirección en 4 segundos o menos; si este no es el caso, se preveerá un parámetro de Velocidad de Regulación - Dimming Speed - tal que permita ajustar esta vez; para aplicaciones S-Mode, si este parámetro es un parámetro ETS clásico mapeado en una ubicación de memoria, el formato es específico de la implementación (siempre y cuando permita indicar cuánto tiempo se necesita para pasar de 0 % a 100 %); solo sería obligatorio si esto se puede establecer a través de un OG, 225.001 DPT_ScalingSpeed.
• Deberá ser posible que haya una salida de estado binaria, indicando si la lámpara está encendida o apagada; para esto, el objeto de conmutación de entrada o SOO puede ser usado en modo bidireccional (no recomendado), aunque la mejor opción (el estado del arte) es tener una salida dedicada de 1 bit.
• Lo mismo aplica para el estado actual del valor de atenuación: se puede indicar en la misma entrada (no recomendado), o bien se puede prever un objeto de salida dedicado (DPT_Scaling).

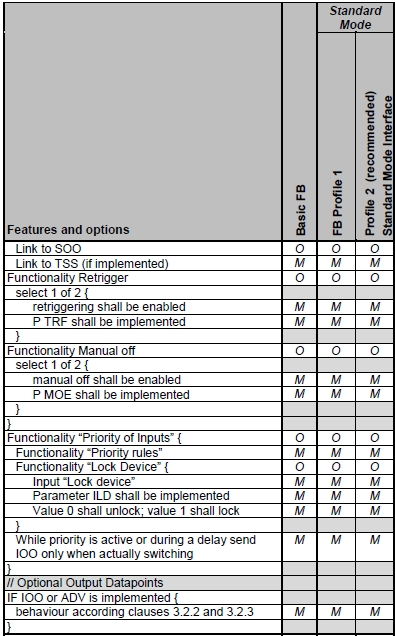

Estos son los requisitos mínimos. Existen requisitos para diversa funcionalidad opcional, como “Apagado Autónomo”, “Duración de Encendido”, etc. Solo si se implementa dicha funcionalidad, se deben observar dichos requerimientos.
