Ryhmäosoitteiden yhdistämisprosessi

Yleiskuvaus

ETS tukee nyt parannettuja linkitystoimintoja ryhmäosoitteiden (GA) ja ryhmäobjektien (GO) välillä.
Tämän päivityksen avulla käyttäjät voivat:

• Linkittää useita ryhmäosoitteita yhteen ryhmäobjektiin.
• Monilinkitys käyttämällä ALT + V.
• Leikepöydän muoto tekstipohjaista linkitystä varten.
• Linkitys käyttämällä sivupalkin ryhmäsäiliötä.

Tässä asiakirjassa selitetään jokainen tekniikka yksityiskohtaisesti, mukaan lukien toiminnallisuus, säännöt ja rajoitukset.

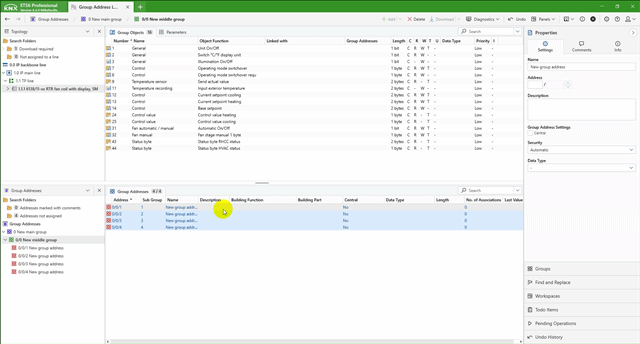

1. Useita ryhmäosoitteita yhteen ryhmäobjektiin

Voit yhdistää useita ryhmäosoitteita yhteen ryhmäobjektiin.

Esimerkki:

Ryhmäobjekti 1 → 0/0/1, 0/0/2, 0/0/3

Kuinka käyttää:

1. Valitse haluamasi ryhmäobjekti laitteesta projektin alta.
2. Vedä ja pudota tai liitä useita ryhmäosoitteita valittuun ryhmäobjektiin.

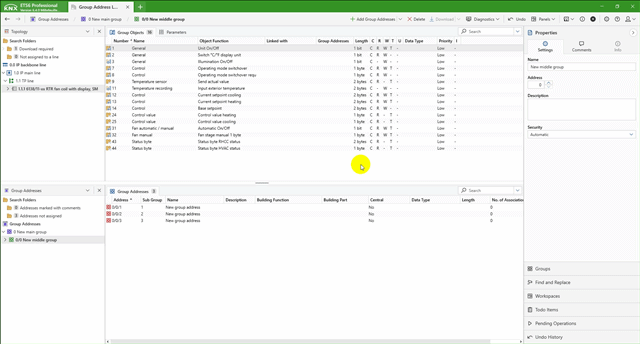

2. Monilinkitys käyttämällä ALT + V

Käyttötarkoitus:
Voit liittää useita ryhmäosoitteita peräkkäin useisiin ryhmäobjekteihin.

Esimerkki:

Kuinka käyttää:

1. Valitse useita ryhmäosoitteita → klikkaa hiiren kakkospainikkeella → Kopioi tai kopioi ne (Ctrl + C).
2. Valitse useita ryhmäobjekteja.
3. Paina ALT + V liittääksesi peräkkäin.
4. ETS yhdistää ryhmäosoitteet yksi kerrallaan järjestyksessä.

Käyttäytyminen ääritapauksissa:

• Jos valittuna on enemmän ryhmäosoitteita kuin ryhmäobjekteja → vain vastaavat parit linkitetään.

• Jos bitin leveys ei vastaa toisiaan → kyseinen pari jätetään väliin, ja näyttöön tulee varoitus:

  "Kaikkia ryhmiä ei voida yhdistää, tarkista tulokset."

• Jos linkitys ylittää laitteen rajat → ohitetaan samalla tavalla ja annetaan sama varoitus.

Vedä & pudota:

• Sama peräkkäinen käyttäytyminen pätee, jos ALT-näppäintä painetaan vetämisen ja pudottamisen aikana.

3. Leikepöydän muotoilu tekstipohjaista linkitystä varten

ETS tukee linkittämistä tekstileikepöydän sisällön avulla edellyttäen, että se noudattaa tiettyä muotoilua.

Leikepöydän muotoilu (eBNF):

<Leikepöytä> = <GroupAddress>, {<Separator>, <GroupAddress>}
<GroupAddress> = (?decimal_uint16? - 0) | <TwoLevelGA> | <ThreeLevelGA>
<TwoLevelGA> = (?maingroup?, "/", ?subgroup?) - "0/0"
<ThreeLevelGA> = (?maingroup?, "/", ?middlegroup?, "/", ?subgroup?) - "0/0/0"
<Erotin> = "," | ";" | <Whitespace>, {<Whitespace>}
<Whitespace> = ?space? | ?tab? | ?EOL?

Tärkeitä huomautuksia:

• Liitetyn tekstin on oltava täysin analysoitavissa, ja kaikkien viitattujen ryhmäosoitteiden on oltava olemassa nykyisessä projektissa.
• Jos jäsentäminen epäonnistuu tai jokin ryhmäosoite puuttuu, ETS ei huomioi liittämistä ja palaa käyttämään sisäistä objektin leikepöytää.
• Sekalaiset ryhmäosoitteiden merkintätavat ovat sallittuja (esim. sekä 1/2/3 että desimaalinen 123).

Leikepöydän käyttäytyminen:

• Kun ryhmäosoitteita kopioidaan, ETS päivittää myös Windowsin leikepöydän.
• Yksityiskohtaisesta näkymästä kopioiminen säilyttää CSV-taulukon järjestelmän leikepöydällä.

4. Linkittäminen sivupalkin ryhmien säiliön kautta

Kopioi ja liitä tai vedä ja pudota -toiminnon lisäksi ETS mahdollistaa ryhmäosoitteiden linkittämisen ryhmäobjekteihin sivupalkin Ryhmät-säiliön avulla.

Kuinka käyttää:

1. Avaa sivupalkin ryhmien säiliö.
2. Vedä haluamasi ryhmäosoite kohderyhmäobjektin päälle laitenäkymässä tai päinvastoin.
3. ETS yhdistää ne vastaavasti.

Yksityiskohtaiset vaiheet löytyvät KNX-tuen artikkelista:
🔗 Sivupalkkiryhmien säiliö - KNX-tuki.

Yhteenveto tuetuista linkitystekniikoista
