Bulk Linker

Tämä artikkeli kattaa seuraavat aiheet:

• Taustatiedot
• Aktivointi
• Bulk Linker -sovelluksen käyttö ETS:ssä

Taustatiedot

Bulk Linker on ETS-sovellus, joka on suunniteltu optimoimaan KNX-asennusten konfigurointiprosessia mahdollistamalla ryhmäobjektien nopea massalinkitys ryhmäosoitteisiin. Perinteinen manuaalinen linkittäminen ETS:ssä voi olla aikaa vievää, erityisesti suurissa hankkeissa, joissa on kymmeniä tai satoja pisteitä. Bulk Linker hyödyntää intuitiivista vedä ja pudota -periaatetta ja automaattista pariliitosta, mikä vähentää merkittävästi asennusaikaa ja minimoi inhimilliset virheet.

Aktivointi

Noudata näitä ohjeita sovelluksen aktivoimiseksi:

• Osta lisenssi MyKNX:stä
• Lataa ja asenna sovellus kuten tässä selitetään
• Lisensoi se kuten tässä selitetään

Bulk Linker -sovelluksen käyttö ETS:ssä

Käynnistä sovellus, kuten tässä selitetään.

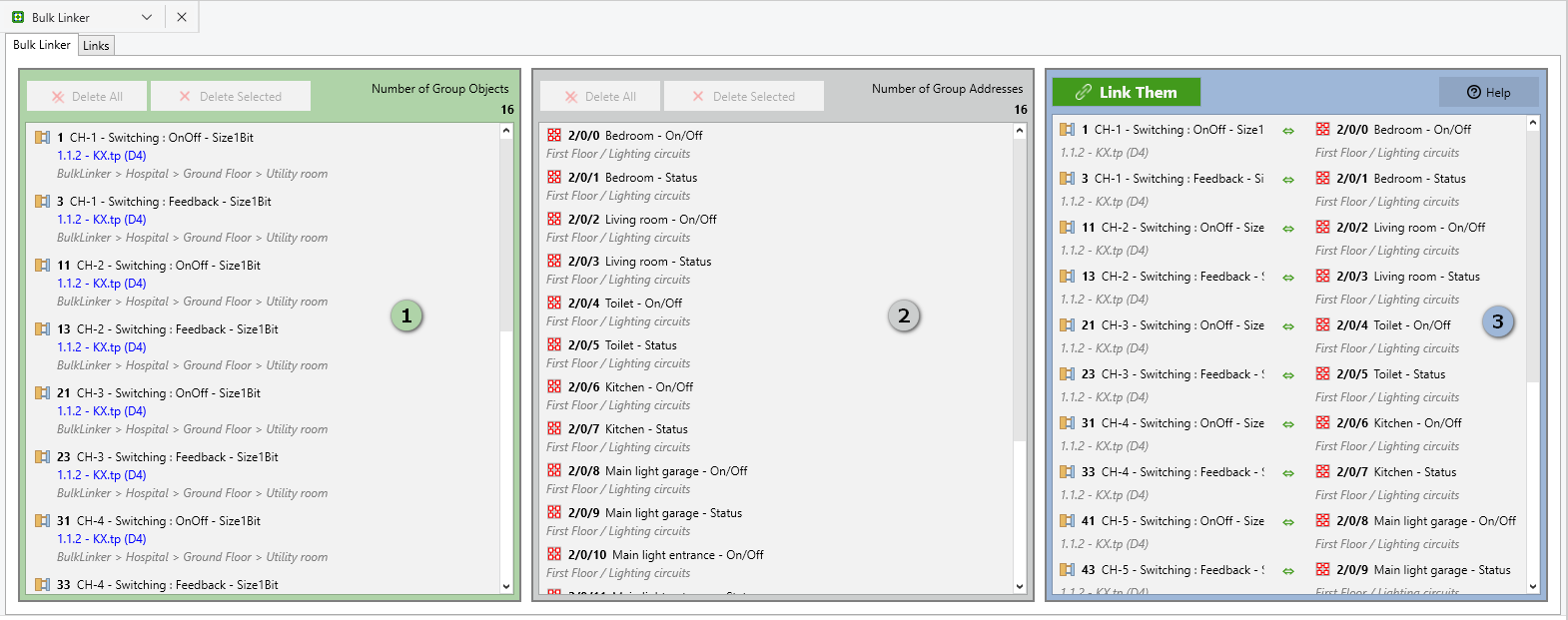

Käyttöliittymän yleiskatsaus

Pääikkuna on jaettu kolmeen alueeseen:

1. Lähdevyöhyke (vasen)
   • Pudota laitteita, kanavia tai yksittäisiä ryhmäobjekteja.
   • Painikkeilla voit poistaa kaikki tai valitut kohteet.
   • Laskuri näyttää luettelon kohteiden määrän.
2. Kohdealue (keskellä)
   • Pudota ryhmäosoitteet, ryhmäosoitealueet (esim. pää- tai keskiryhmät), tai rakennustoiminnot.
   • Painikkeilla voit poistaa kaikki tai valitut kohteet.
   • Laskuri näyttää luettelon kohteiden määrän.
3. Esikatselu & linkitysvyöhyke (oikealla)
   • Automaattinen pariliitoksen esikatselu luettelon järjestyksen perusteella.
   • Link Them -painike linkittämisen suorittamiseksi.
   • Ohje-painike dokumentaation käyttöä varten.

Työnkulku

1. Täytä lähdevyöhyke

• Vedä ja pudota elementtejä ETS:stä:
  • Laite: Lisää kaikki laitteen aktiiviset ryhmäobjektit.
  • Kanava: Lisää kaikki kanavan aktiiviset ryhmäobjektit.
  • Ryhmäobjektit: Lisää yksittäisiä ryhmäobjekteja.

2. Täytä kohdealue

• Vedä ja pudota:
  • Ryhmäosoite: Lisää yksittäisen ryhmäosoitteen.
  • Ryhmäosoitealue: Lisää kaikki ryhmäosoitteet alueella.
  • Rakennuksen toiminto: Lisää linkitettyjä ryhmäosoitteita.

3. Esikatselu

• Työkalu yhdistää kohteet niiden indeksijärjestyksen mukaan (eli lähdeluettelon ensimmäinen kohde ja kohdeluettelon ensimmäinen kohde jne.).
• Minkä tahansa luettelon ylimeneviä kohteita ei oteta huomioon (esim. jos ryhmäosoitteita on vähemmän kuin ryhmäobjekteja, linkitetään vain ne, joilla on vastaava ryhmäobjekti).
• Säädä järjestystä vetämällä ja pudottamalla tai kontekstivalikon komennoilla(Siirrä ylös, Siirrä alas).

4. Luo linkkejä

• Napsauta Linkitä -painiketta.
• Vahvistusikkunassa näytetään luotujen linkkien määrä ja mahdolliset virheet.
• Linkitetyt merkinnät tallennetaan projektin sovelluksen tietoihin, ja niitä voidaan tarkastella myöhemminLinkkiloki-välilehdellä.

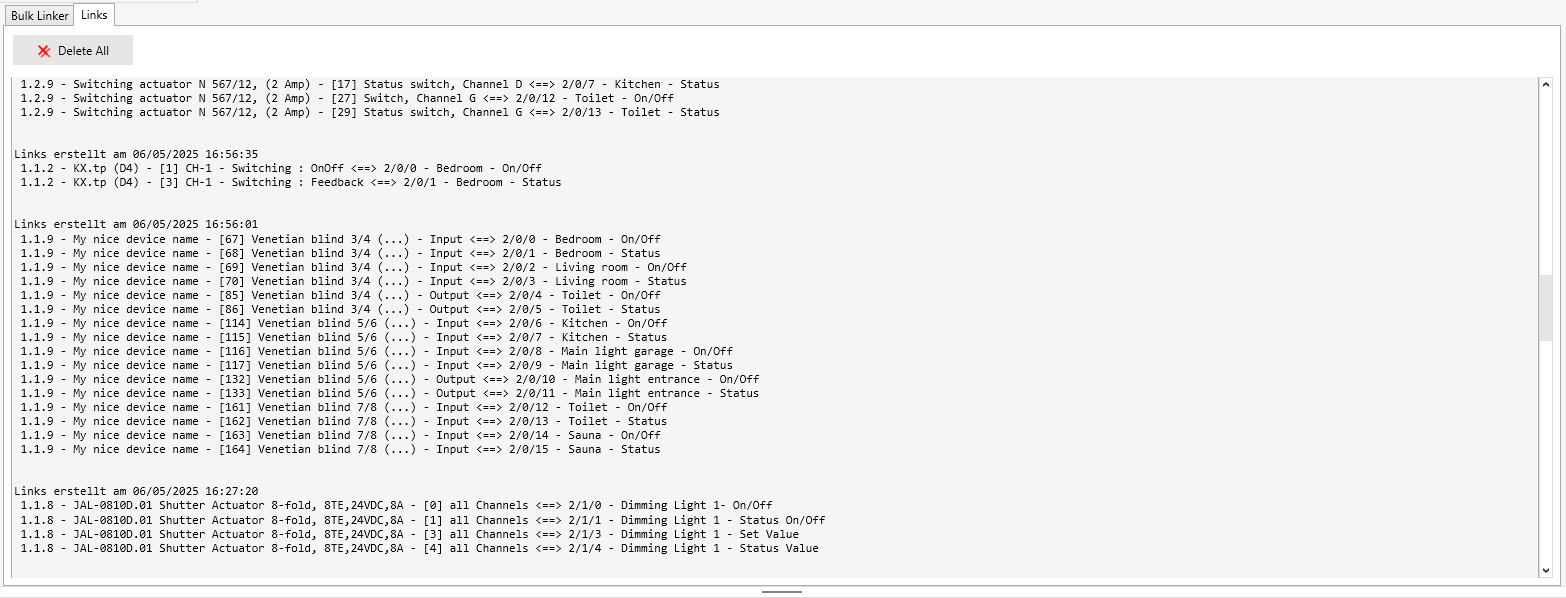

5. Näytä linkkiloki

• Siirry Linkit-välilehdelle nähdäksesi kronologisen yhteenvedon kaikista onnistuneista linkkitoiminnoista.
• Tyhjennä loki Tyhjennä kaikki -painikkeella.
• Linkkilokin tekstejä ei käännetä, jos vaihdat ETS-kielen.
