Jotta voidaan siirtää KNX-projekti käyttöönottajan PC:ltä asennettuihin KNX-tuotteisiin, ETS-käyttäjän on suoritettava lataus. Tämä vaihe voidaan toteuttaa vasta sen jälkeen, kun ohjelmointirajapinnan asetukset on tehty.
Lataa
Tätä tarkoitusta varten ETS tarjoaa useita latausvaihtoehtoja, joiden käyttö riippuu asentajan tarpeista ja laitteiden määrityksen tilasta. ETS erottelee KNX-laitteen latauksen seuraaviin osiin:
- Yksilöllinen osoite
- Sovellusohjelma(t)
- Ryhmäosoitteet (tarkemmin, ryhmäosoitteet ja linkit välillä ryhmäobjektit, taulukot)
- Parametrit
Latausliput
ETS päättää useiden lippujen perusteella (esim. topologia-, rakennukset- tai laitteet-paneelissa) onko lataus valmista vai onko joitain osia vielä ladattava. Liput näytetään luettelonäkymässä, yleensä nimellä "latauksen tila".Lipuilla on seuraava tarkoitus:
Icons
| Alkuperäinen tila (ei koskaan ladattu) tai ladattu, mutta vastaava ominaisuus muutettu (vaatii uudelleenlataamisen) | |
| Lataus OK |
Lipput/lyhenne
| Adr | Yksilöllinen osoite ladattu | |
| Prg | Sovellusohjelma(t) ladattu | |
| Par | Parametrit ladattu | |
| Grp | Ryhmäosoitteet + linkit ryhmäobjekteihin (kutsutaan 'yhdistyksiksi') ladattu | |
| Cfg | Mediasidonnaiset asetukset ladattu (koskee vain medioita PL ja RF ja asetetaan yksilöllistä osoitetta ladattaessa) |
Latausvaihtoehdot
Jotta voit suorittaa latauksen, valitse kohde (kohteet), jonka haluat ladata ja valitse lataa:
- latausvalikossa valikkorivillä tai
- hiiren oikealla painikkeella.

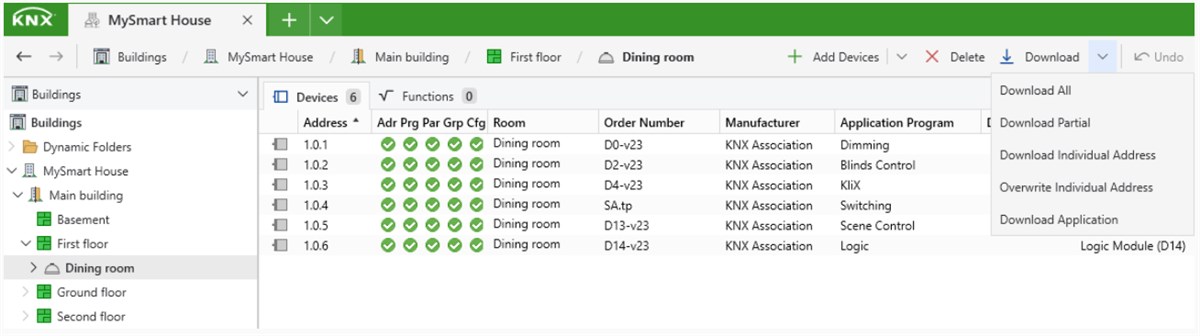

Seuraavat vaihtoehdot ovat käytettävissä:
| Painike | Kommentti | Mukana olevat liput |
| Lataa kaikki | Kaikki ETS projektitieto ladataan vastaavalle laitteelle (laitteille).
|
Adr, Prg, Par, Grp |
| Lataa osittain |
ETS lataa vain ne osuudet joita on muutettu ETS:ssä ja joita ei olla vielä ladattu. ETS käsittelee erikseen kaksi osaa:
|
Par, Grp |
| Lataa yksilöllinen osoite |
Osoittaa yksilöllisen osoitteen KNX-laitteelle. Katso lataa yksilöllinen osoite. |
Adr |
| Korvaa yksilöllinen osoite |
Osoitteeaa yksilöllisen osoitteen KNX-laitteelle ylikirjoittamalla tunnetun osoitteen. Tämän toiminnon avulla vältytään painamasta fyysisesti ohjelmointipainiketta laitteella. Tämä vaihtoehto on käytettävissä vain yhdelle laitteelle kerrallaan.
|
Adr |
| Lataa sovellus | Lataa sovellusohjelman laitteeseen. | Prg |
KNX-laitteen käyttäytymisestä riippuen, laitteen parametrien muuttaminen voi piilottaa ryhmäobjekteja tai paljastaa lisää objekteja. Tämä on normaalia käyttäytymistä, esim. jotta tuotteen toiminnallisuutta voidaan muuttaa parametrisoinnilla. Joitain ryhmäosoitteisiin yhdistettyjä ryhmäobjekteja ei enää näytetä (vanhat yhdistykset tulevat epäkelvoiksi), mutta edeltävä ryhmäosoite on silti pätevä KNX-laitteessa (kuten on asetettu edellisen latauksen yhteydessä) ja pitää muuttaa lataamalla sovellus uudestaan.
Lataa yksilöllinen osoite
Niiden laitteiden osalta, jotka tukevat KNX-sarjanumeron toiminnallisuuksia, on mahdollista ladata yksilöllinen osoite ilman, että fyysisesti painetaan ohjelmointipainiketta (-painikkeita).

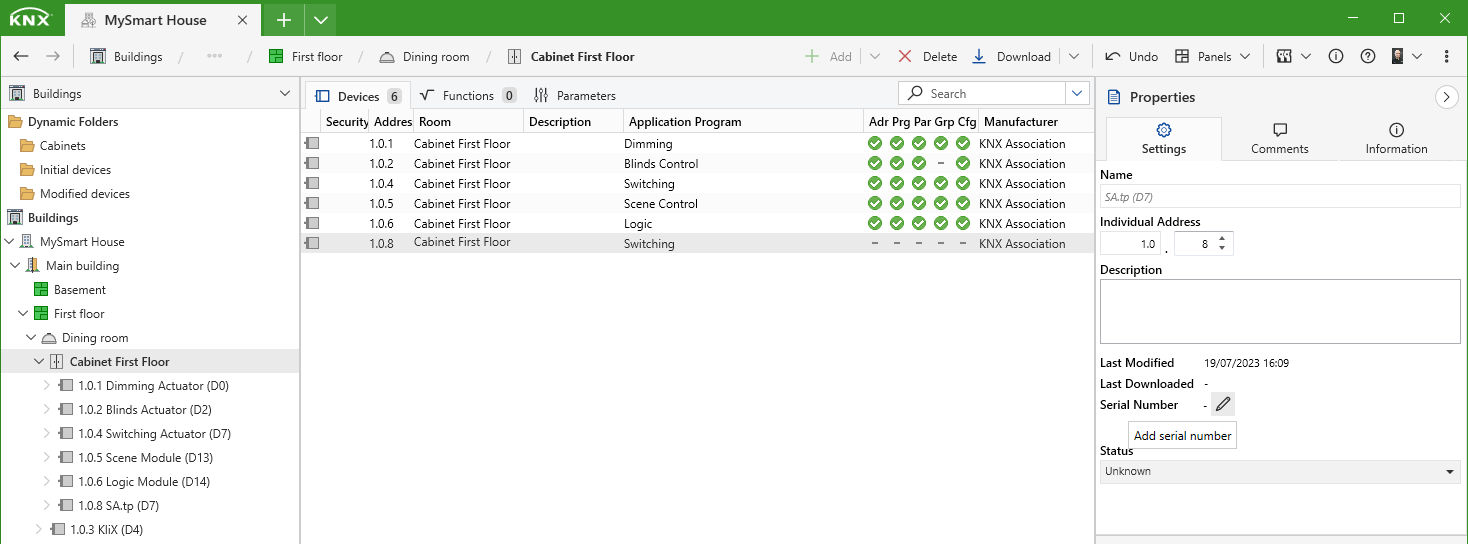

Jos haluat lisätä KNX-sarjanumeron, valitse laite ja siirrä hiiren osoitin 'sarjanumero' -kentän viereen. Napsauta sitten "kynä"-kuvaketta laittaaksesi laitteen KNX-sarjanumeron.

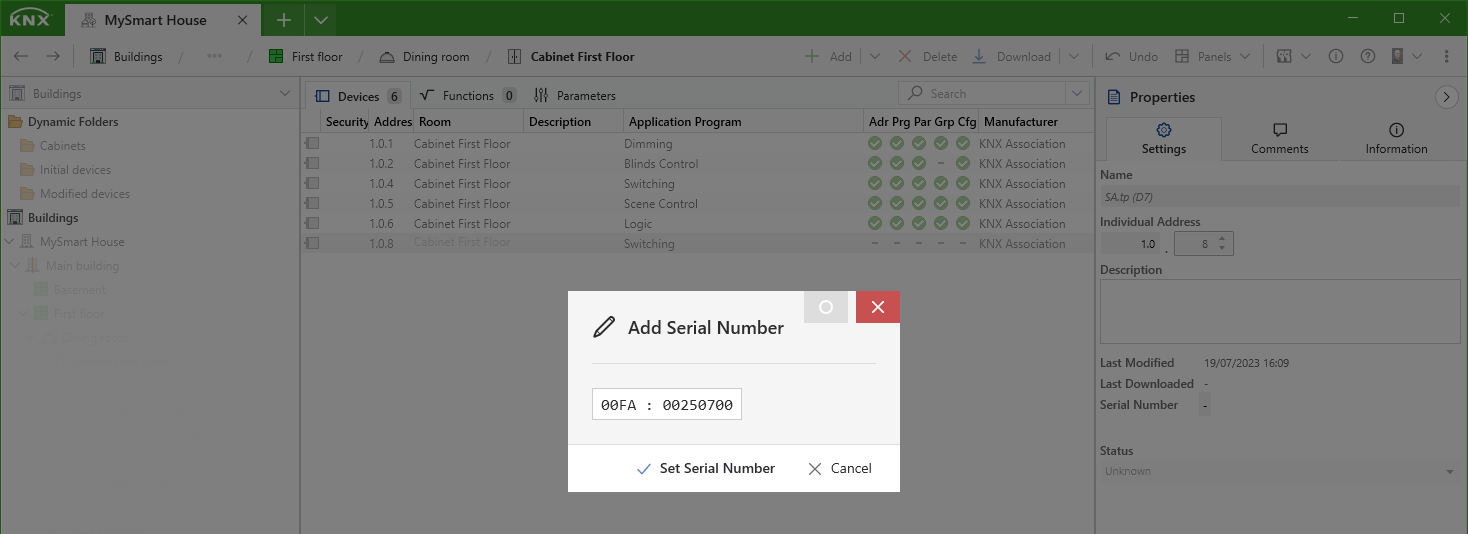

Syötä seuraavaksi laitteen KNX-sarjanumero, joka on yleensä merkitty laitteen arvokilpeen ja paina 'aseta sarjanumero' painiketta tallentaaksesi.

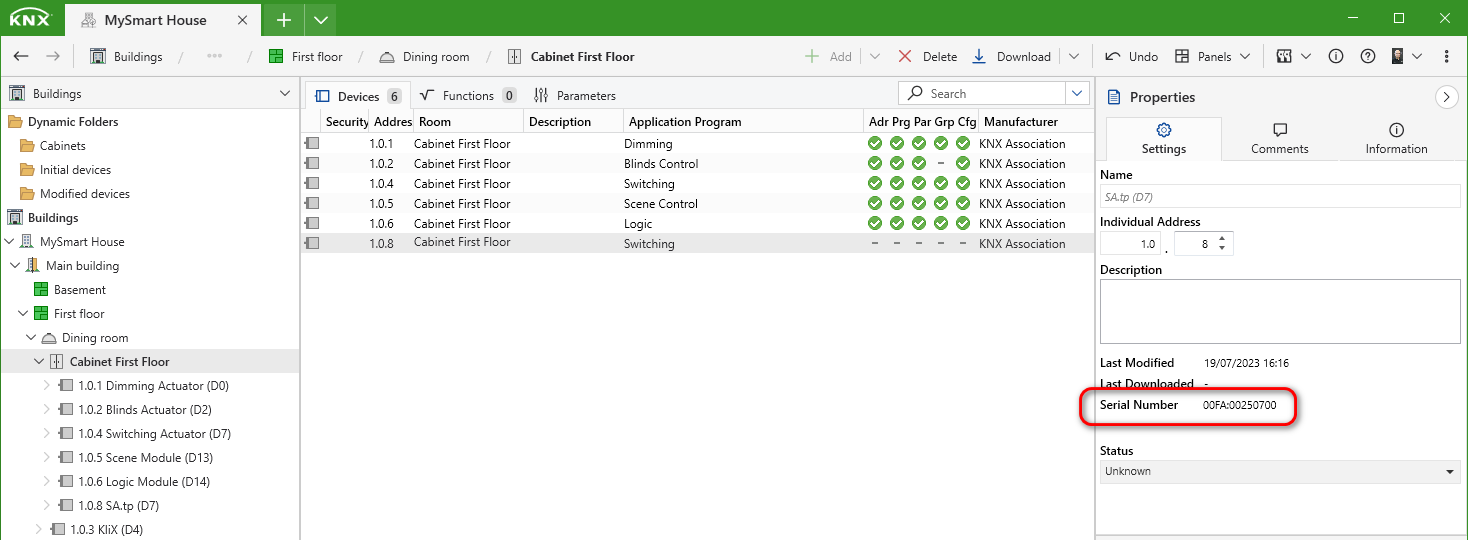

Kun KNX sarjanumero on lisätty, se näytetään sivupalkissa.

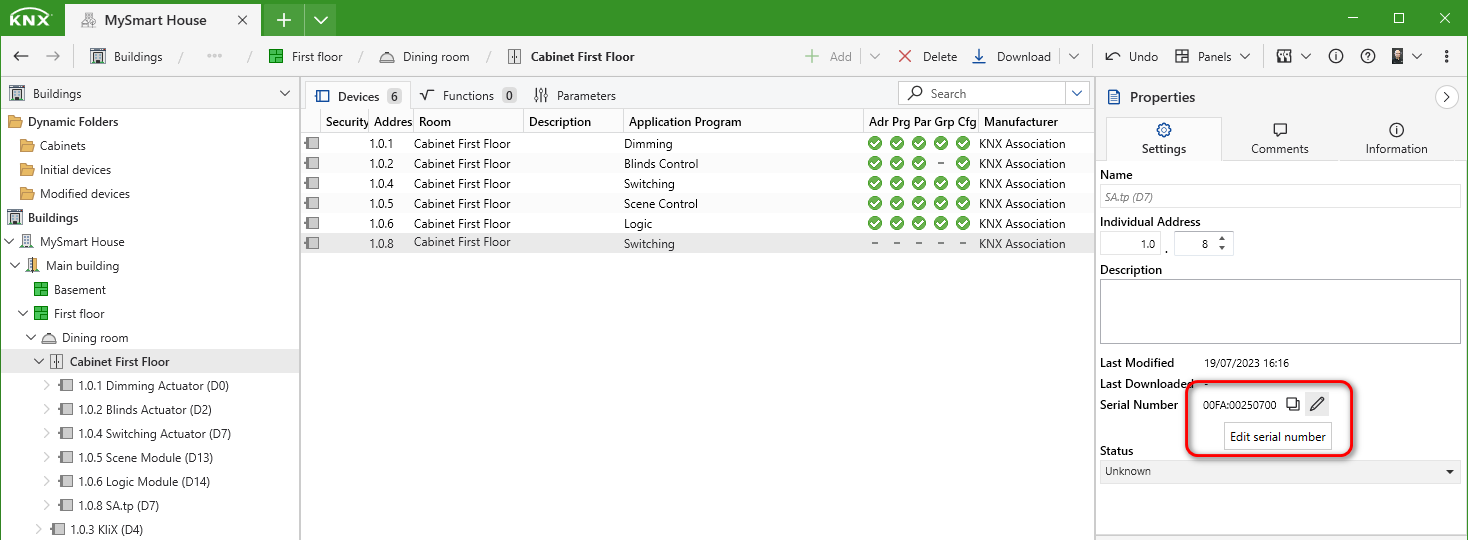

Jos sinun täytyy muokata sitä tai tyhjentää se, siirrä hiiren osoitin "kynä"kuvakkeen päälle uudelleen

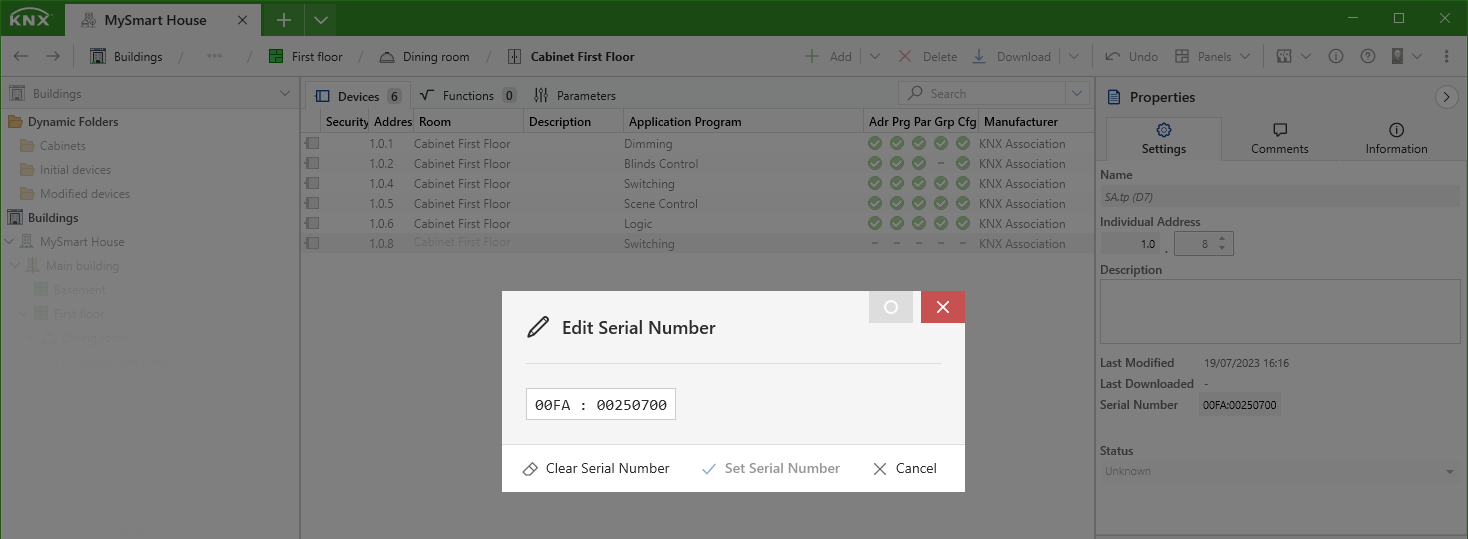

ja napsauta sitä avataksesi 'muokkaa sarjanumeroa' -ikkunan.
Tässä ikkunassa voit joko:
- tyhjentää aiemmin lisätyn KNX-sarjanumeron
- asettaa uuden KNX-sarjanumeron
- tai peruutta toiminnon
Niiden laitteiden osalta, jotka eivät tue KNX-sarjanumeron toiminnallisuutta, sinua pyydetään sivupalkin odottavissa toiminnoissa painamaan laitteen (laitteiden) fyysistä ohjelmointipainiketta.
Latausprosessin näyttäminen

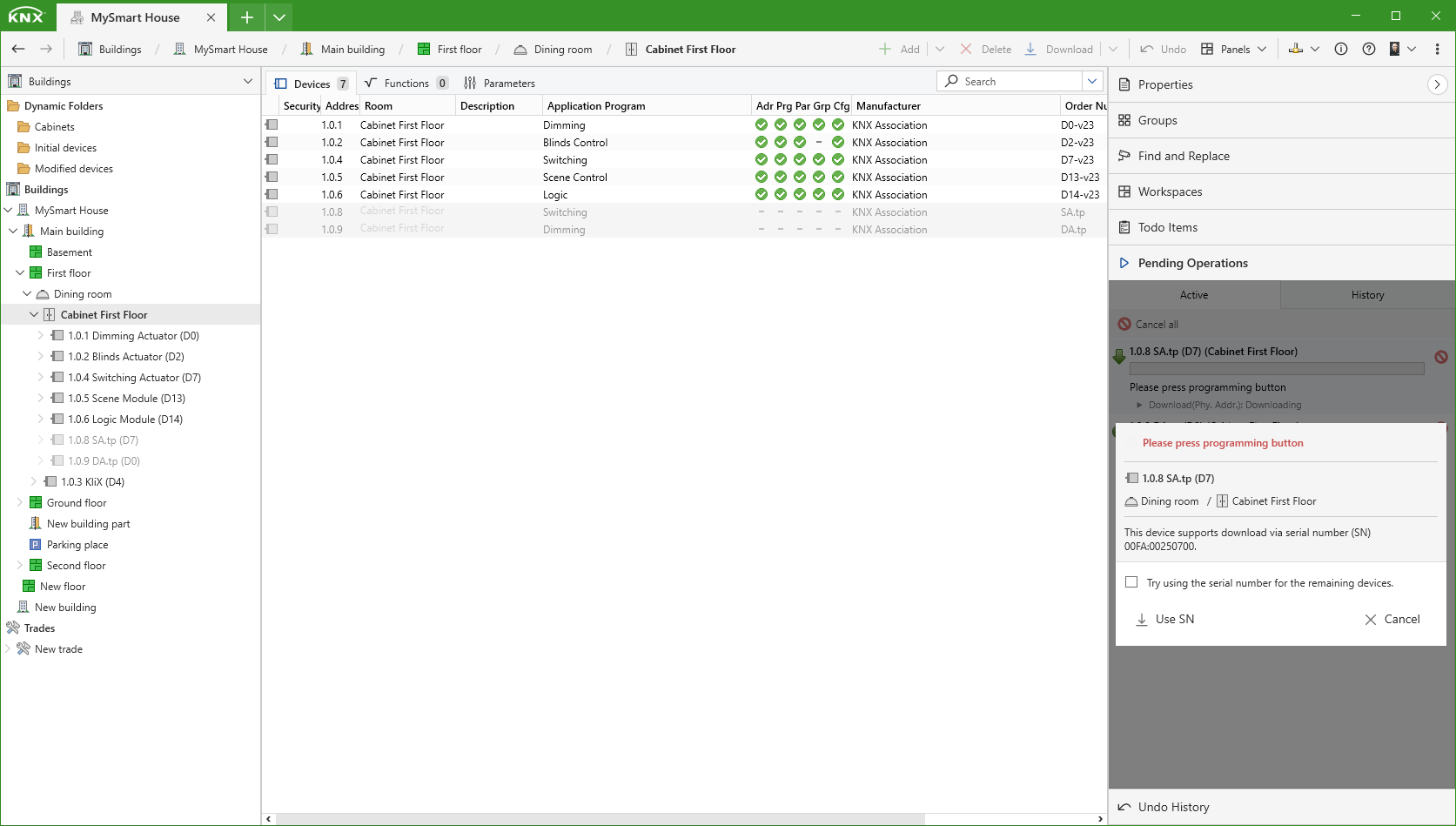

Kun latausprosessi käynnistetään, odottavien operaatioiden säiliö aktivoidaan automaattisesti sivupalkissa. Voit myös seurata latausprosessia katsomalla KNX-väylän liikennettä kulloisessakin monitorissa.
Kun lataat useita KNX sarjanumeron toiminnallisuutta tukevia laitteita, voit valita vaihtoehdon "yritä käyttää sarjanumeroa jäljellä oleville laitteille", jotta sinun ei tarvitse painaa laitteen ohjelmointipainiketta.
Latauksen piirteitä
Latausprosessi toimii ETS:ssä taustalla. Huomaa että:
- On mahdollista jatkaa työskentelyä ETS:ssä koko latausprosessin ajan.
- Latausprosessiin kuuluvat laitteet on suojattu muutoksilta ETS-käyttäjältä. Näin ollen näitä laitteita ei voida muokata latausprosessin aikana esimerkiksi muuttamalla niiden parametreja.
Lisätietoa aiheista:
- latauslippujen muutos- ja nollausprosessi
- lataussekvenssi
- paikallisen laitteen lataaminen
on selitetty luvussa lataustoiminnot (yksityiskohtainen).
