Ohjatun ryhmävianmäärityksen avulla voit tarkistaa mahdolliset asennusvirheet toiminnallisuuden tasolla eli ryhmäosoitetasolla.
Huomaa että aktiivinen yhteys väylään tarvitaan jotta online-virhediagnostiikkan voisi suorittaa.

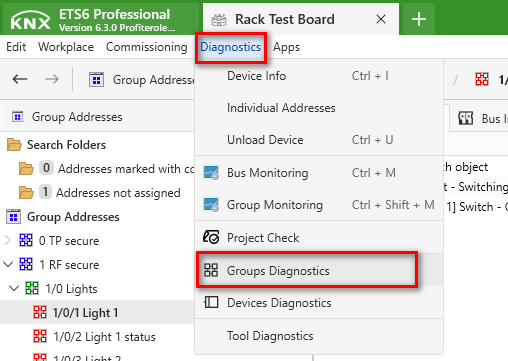

Ryhmiädiagnostiikka voidaan käynnistää projektin valikkopalkin 'Diagnostiikka' kautta > Ryhmädiagnostiikka.
Ryhmädiagnostiikan aikana tarkistetaan neljä eri vaihetta:
- Valitse ryhmäosoitteet
- Tarkista laitteet
- Lähetä/vastaanota
- Väyläliikenteen analyysi
Ennen velhon käynnistämistä, yksi tai useampi seuraavista elementeistä pitää olla valittuna jotta diagnostiikka voidaan suorittaa:
- Ryhmäosoitteet (myös ylemmät tasot)
- Ryhmäobjektit
- Laitteet
Velhossa itsessään, vain yksi ryhmäosoite voidaan tarkastaa kerrallaan. Valitse yksi yksittäinen ryhmäosoite jatkaaksesi. Kun tarkastus on valmis, voit siirtyä taaksepäin velhon sivulle jossa voit valita seuraavan ryhmäosoitteen, joka tarkistetaan.

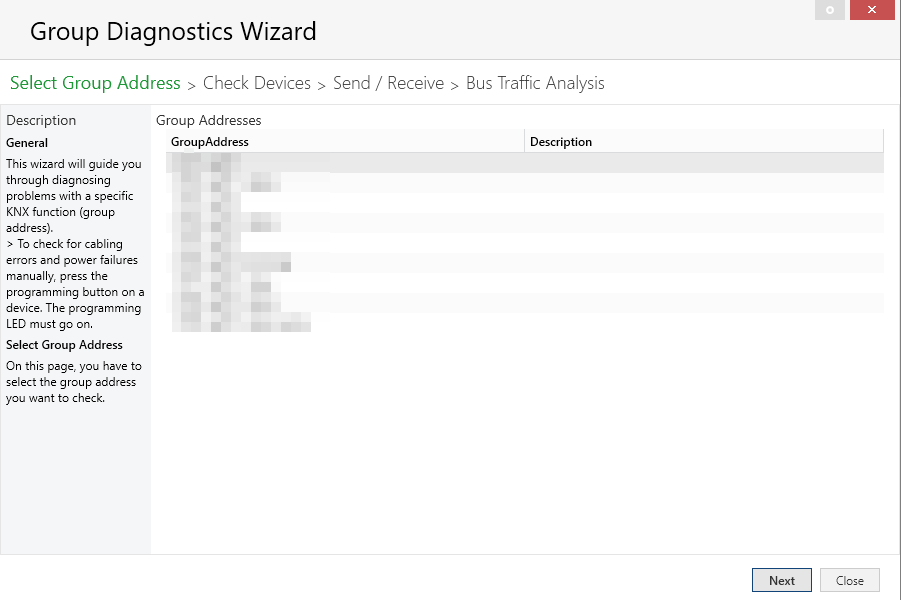

Valitse ryhmäosoitteet

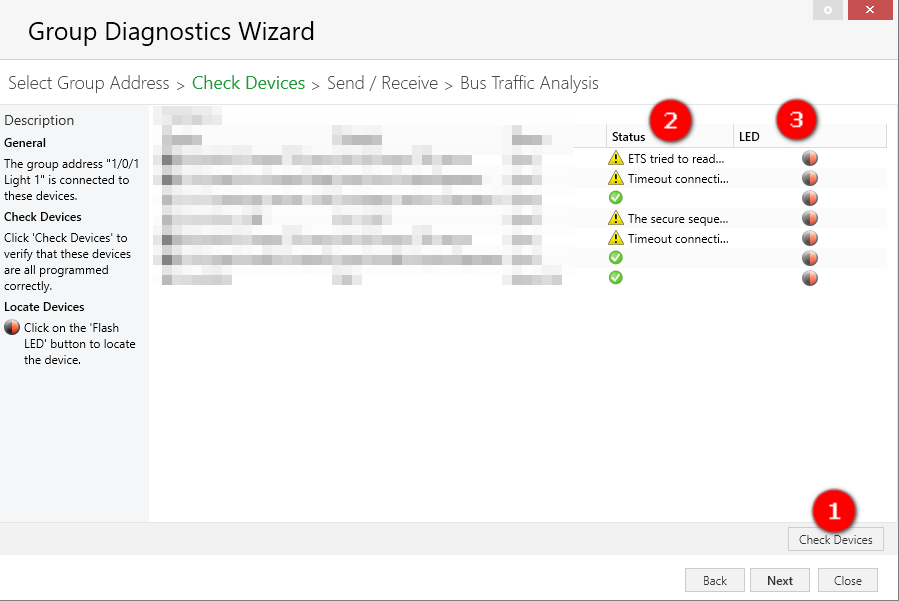

Tarkista laitteet
Jotta varmistettaisiin, että luetellut laitteet on ohjelmoitu oikein, napsauta ”tarkasta laitteet (1)” -painiketta. Huomioithan, että tarkistusta ei ole mahdollista keskeyttää, kun tätä painiketta on napsautettu. Jos haluat paikantaa laitteen asennuksessa, valitse laite luettelosta ja napsauta vastaavaa LED-kuvaketta (3) sen vieressä.
Tulokset
Tarkistuksen tulokset näytetään värillisenä kuvakkeena tilasarakkeessa (2):
| Kuvake | Kuvaus |
|
|
Jos kaikki tarkastukset on suoritettu onnistuneesti ja niiden on todettu olevan kunnossa. |
|
|
Jos vähintään yksi tarkastus on epäonnistunut kokonaan. Tarkka virhe sisältyy tekstinä. |
|
|
Jos mikään tarkastuksista ei ole täysin epäonnistunut, mutta ainakin yhdellä tarkastuksella saatiin epävarma tulos (esimerkki: laite, jossa on plug-in, ei ole käytettävissä valitussa rajapinnassa ja vakiomuotoinen tarkastus epäonnistui). Tekstiin on sisällytetty maininta siitä, mikä voi olla väärin. |
Virheen teksti sisältää sekä sen, mikä on todettu epäjohdonmukaiseksi että mitä toimenpiteitä käyttäjä voi toteuttaa. Yksityiskohtainen selitys vaiheesta "Tarkista laitteet" löytyy kohdasta Ryhmiädiagnostiikka (yksityiskohtainen).

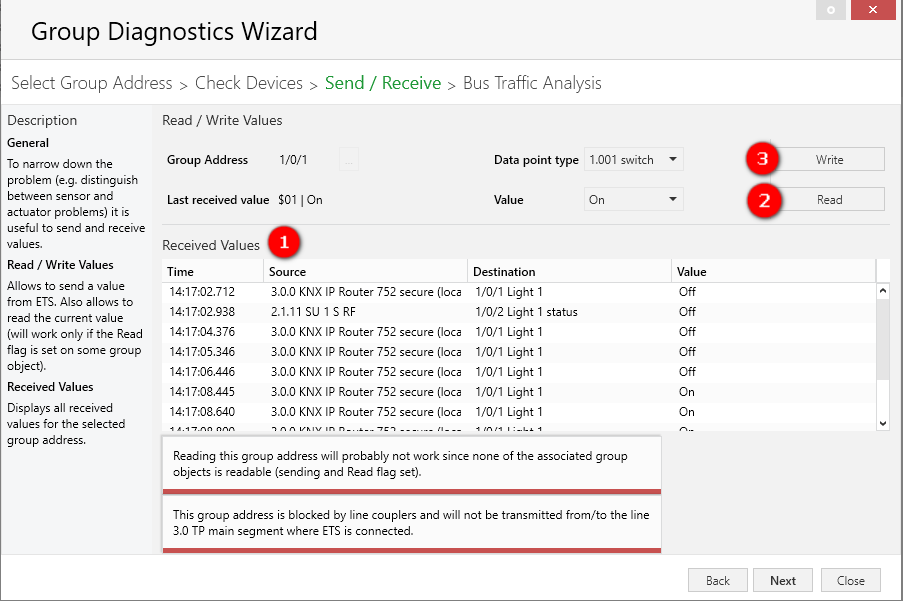

Lähetä/vastaanota
Tämä toiminto tarjoaa mahdollisuuden asettaa datapisteen tyypin sekä hyödyllisen datan arvon ja lähettää sen väylään "Kirjoita"-painikkeella (3). Kun napsautetaan 'lue' (2) -painiketta, saadut arvot voidaan lukea 'vastaanotetut arvot' (1) -ikkunasta. Yksityiskohtainen selitys vaiheesta "Lähetä/vastaanota arvoja" löytyy kohdasta Ryhmädiagnostiikka (yksityiskohtainen).

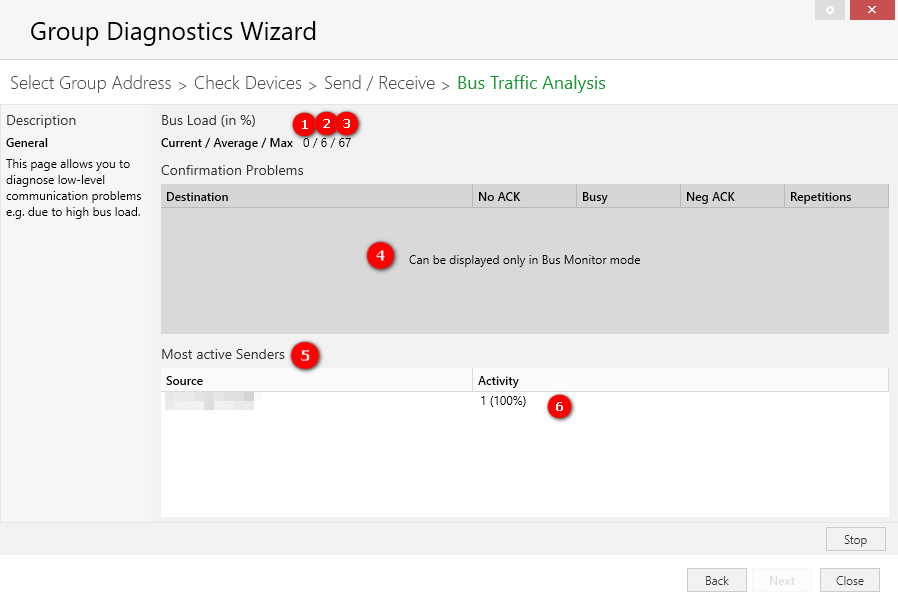

Väyläliikenteen analyysi
Tämä toiminto analysoi väylälle lähetettyjen sanomien määrää kun 'aloita jäljitys' -painiketta on painettu. Väylän kuormitus ilmaistaan suhteellisina arvoina (%) ja sanomakuittaukseen liittyvät ongelmat luetellaan.
- Nykyinen (1) = esittää nykyisen väylän kuormitusprosentin
- Keskimääräinen (2) = esittää väyläkuormituksen keskiarvon jäljityksen aloittamisesta alkaen
- Max (3) = ilmoittaa maksimikuorman jäljityksen aikana.
Jos mahdollista, velho siirtyy väylämonitorointitilaan. Jos tämä ei ole mahdollista (koska toinen samanaikainen yhteys on käytössä tai väyläliityntä ei tue väylämonitorointia), näytetään viesti jossa sanotaan että kaikki toiminnallisuus ei ole käytössä (4).
Ikkunan osa ”vahvistusongelmat” ilmoittaa:
- mitä ryhmäosoitetta ei ole vähintään yksi vastaanottaja kuitannut (ja joka näinollen on toistettu);
- on kuitattu negatiivisesti vähintään yhden vastaanottajan toimesta;
- onko ryhmäosoite saanut busy-sanomakuittauksen vähintään yhdeltä vastaanottajalta.
Ikkunan alareunassa, eli aktiivisimmat lähettäjät (5), ilmaistaan mitkä laitteet kuormittavat väylä.
Huomautus: Yli 50% väyläkuormitus voi johtaa ongelmiin kommunikoinnissa (satunnaisiin virheisiin) KNX-asennuksessa (6).
Yksityiskohtainen selitys vaiheesta "Väyläliikenteen analyysi" löytyy kohdasta Ryhmiädiagnostiikka (yksityiskohtainen).
