Projektin tarkistustoiminnon avulla voidaan tehdä useita projektien tarkastuksia ohjatun toiminnon avulla. Projektin tarkistustoiminto opastaa sinut läpi prosessin, jossa voit tarkistaa projektisi KNX:n yhteisiä toteutus- ja suunnittelusääntöjä vastaan.
Tämä on offline-testi. ETS ei ota yhteyttä väylään.

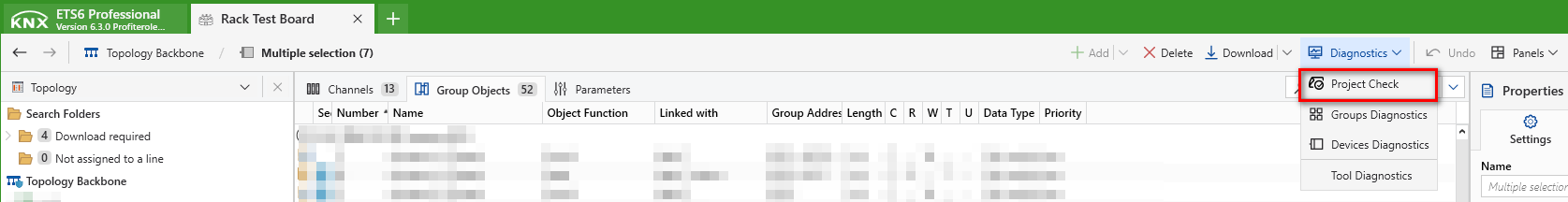

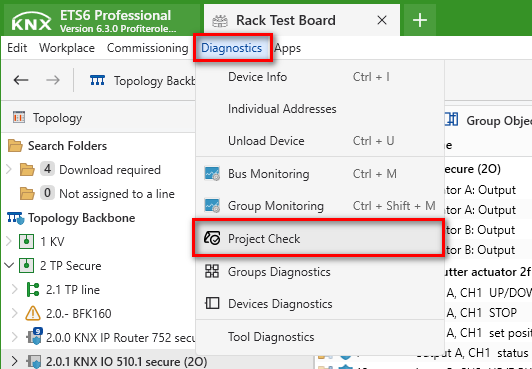

Projektin tarkastus voidaan käynnistää työkalurivin 3 pisteen kautta.
Projektiin voidaan suorittaa 5-tasoinen tarkastus.
- Laitteen tarkastus
- Ryhmäosoitteiden tarkistus
- Topologian tarkastus
- Tuotetietojen tarkastus
- Tarkistaa aiemmista ETS versioista tuodut projektit

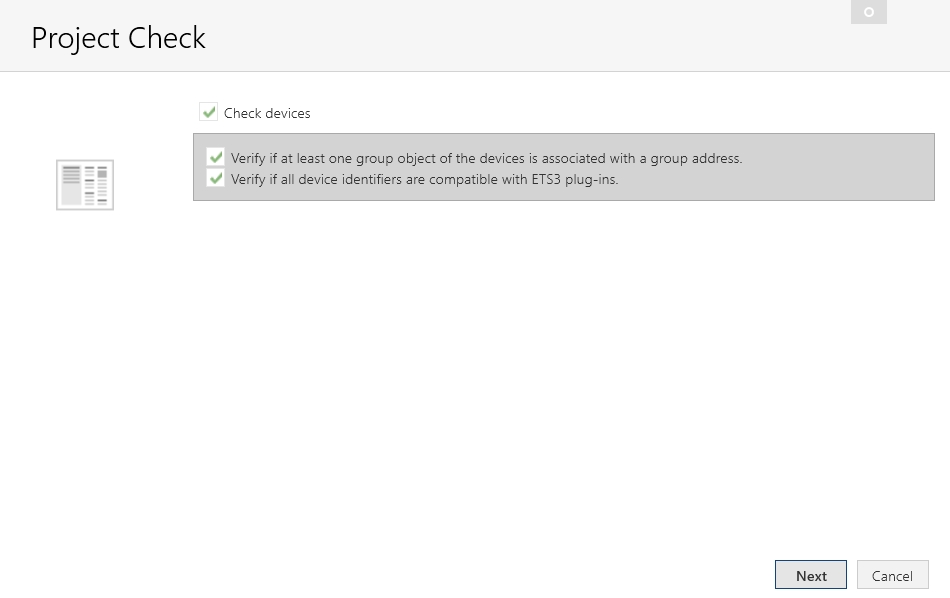

Laitteen tarkistus
Mitä laitteen tarkistus tarkastaa?
- Onko vähintään yksi ryhmäobjekti laitteista yhdistetty ryhmäosoitteeseen
- Ovatko kaikki liitännäiset yhteensopivia ETS3 plug-in -laajennusten kanssa

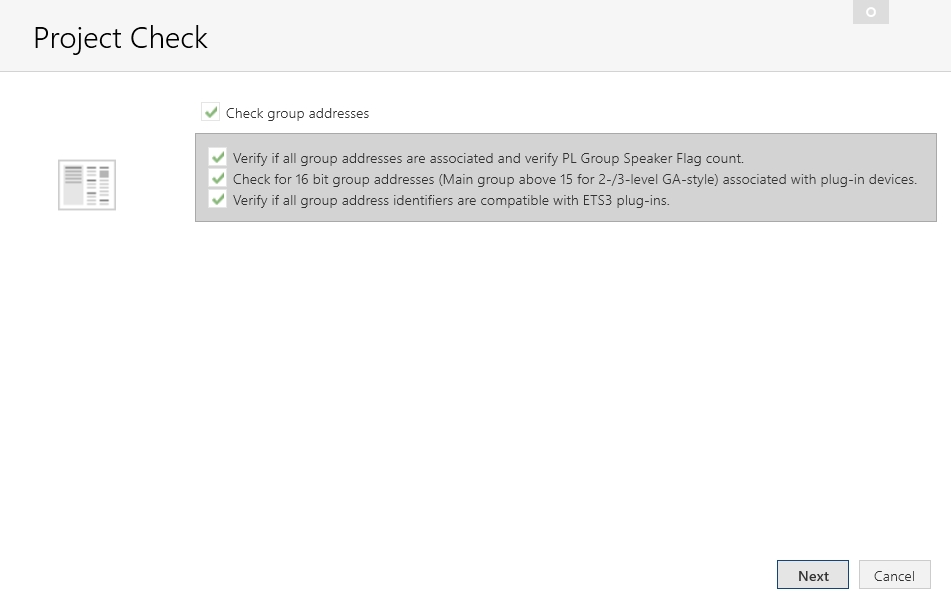

Ryhmäosoitteiden tarkistus
Mitä ryhmäosoitteiden tarkistus tarkastaa?
- Ovatko kaikki ryhmäosoitteet käytössä (yhdistetty vähintään yhteen ryhmäobjektiin)
- Onko laajennetut ryhmäosoitteet yhdistetty plug-in laitteisiin
- Ovatko kaikki ryhmäosoitteiden tunnisteet yhteensopivia ETS3-liitännäisten kanssa

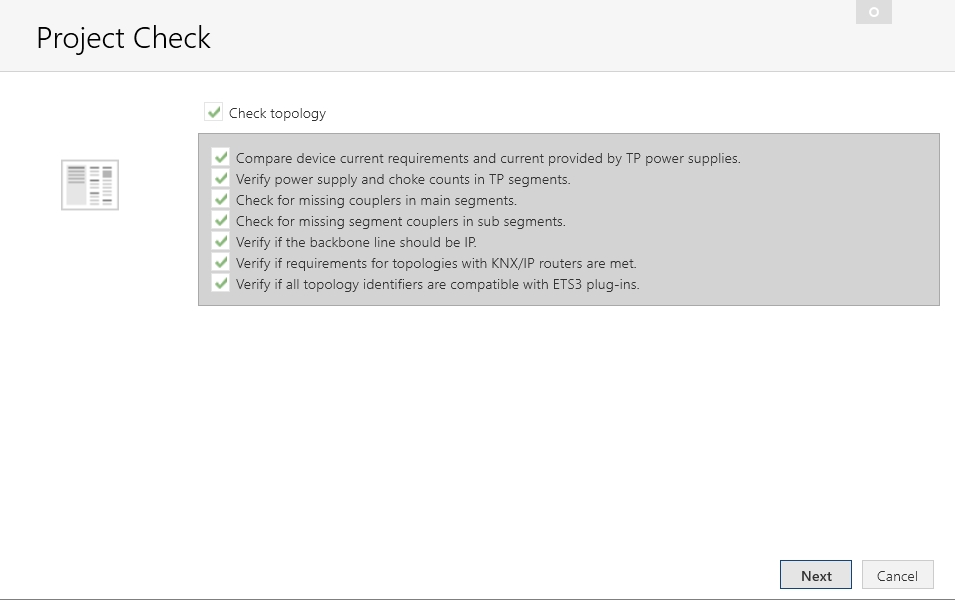

Topologian Tarkastus
Mitä topologian tarkistus tarkastaa?
- Vertaa laitteiden virtaa koskevia vaatimuksia käytössä oleviin TP teholähteisiin
- Jos tieto laitteen virrankulutuksesta on saatavana, sitä käytetään; muussa tapauksessa käytetään 10 mA:n keskiarvoa
- Jos tieto teholähteen virransyöttökyvystä on saatavana, sitä käytetään; muussa tapauksessa käytetään 320mA:n keskiarvoa
- Virtalähteen ja kuristimien määrä TP-segmenteissä
- Onko puuttuvia yhdistimiä pääsegmenttien välillä
- Onko puuttuvia linjatoistimia alisegmenttien välillä
- Pitäisikö runkolinjan olla IP
- Täyttyvätkö KNX/IP-rajapintojen topologiavaatimukset
- Ovatko kaikki topologian tunnisteet ovat yhteensopivia ETS3-liitännäisten kanssa

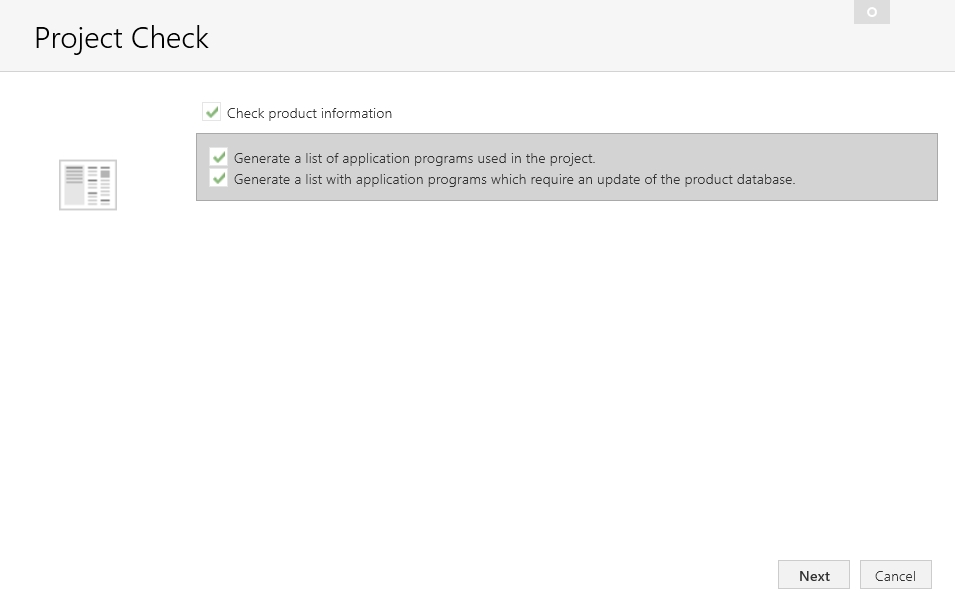

Tuotetietojen Tarkastus
Joissakin tapauksissa saatavilla on KNX-tuotetietokannan päivitys, joka sisältää parannuksia tai virhekorjauksia samaan tuoteversioon. Tämän tarkastuksen avulla luettelo, jossa näytetään kaikki tällaiset laitteet, voidaan tulostaa. Luettelo myös sisältää laitteiden 'sormenjäljet' (tämän avulla laitevalmistajat voivat tunnistaa eri tuotesukupolvien välillä, vaikka tuotteen versio olisi sama).

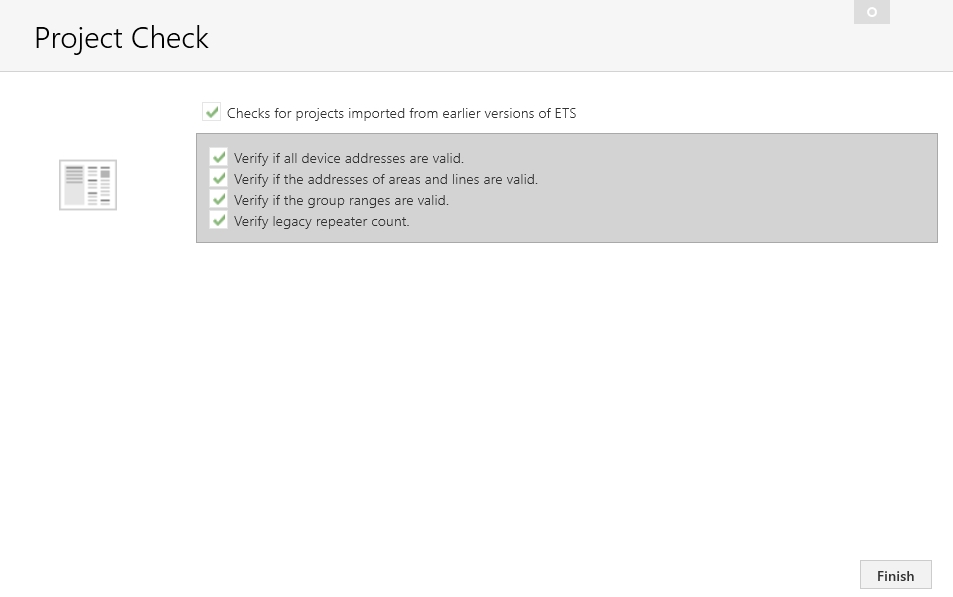

Tarkistaa aiemmista ETS versioista tuodut projektit
Mitä aikaisemmista ETS-versioista tuotujen projektien tarkistus tarkastaa?
- Ovatko kaikki laiteosoitteet kelvollisia
- Ovatko alueiden ja linjojen osoitteet kelvollisia
- Onko ryhmäosoitealueet kelvolliset
- Vanhojen toistimien määrä
Tulos näkyy samassa ikkunassa ja se voidaan tallentaa, kopioida leikepöydälle ja tulostaa.
Kaikki tarkistuksen vaiheet voidaan ohittaa, ja yksittäiset tarkastusaskeleet voidaan ohittaa niiden vastaavilla välilehdillä.
