Tämä ohjattu toiminto tarkistaa, että kaikki tarvittavat käyttöönottovaiheet on tehty loppuun onnistuneesti. Tämä tarkistus on mahdollista suorittaa kaikkien projektin laitteiden osalta, tietylle laitteelle tai kaikille laitteille, jotka on yhdistetty tiettyyn ryhmäosoitteeseen. Toiminto on samankaltainen kuin ohjatun ryhmädiagnostiikan vaihe 'Tarkista laitteet', mutta se toimii kaikissa projektin laitteissa, ei vain tiettyyn ryhmäosoitteeseen liitetyissä laitteissa.

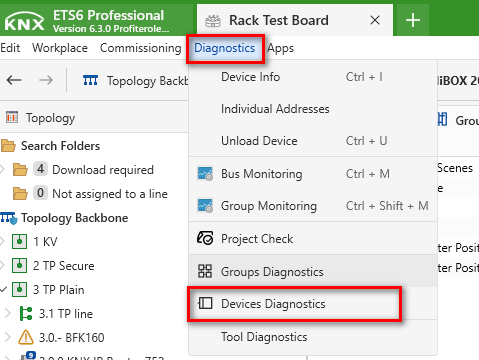

Laitediagnostiikan välilehti voidaan avata projektin valikkorivin'Diagnostiikka' > Laitediagnostiikka-valikon kautta. Seuraavissa kohdissa kuvataan kaksi vaihetta:
Perustarkistukset
Seuraavat tarkastukset tehdään:
- Onko kaikki projektin ohjelmointiliput asetettu? Cfg-lippu huomioidaan ainoastaan PL/RF-medioissa.
- Voidaanko laite tavoittaa väylän kautta (ping)?
- Onko sovellusohjelma ladattu ja käynnissä? Edellytyksenä on, että asennuksessa oleva sovellusohjelma on sama kuin projektissa, muuten tämä testi epäonnistuu ja tuottaa luetteloon virheilmoituksen.
Edistymispalkki osoittaa, kuinka monta laitetta on tarkistettu tähän mennessä (x per y). Tarkistus voidaan keskeyttää milloin tahansa.
Vain virheet näytetään luettelossa.
Jos linjassa ei ole laitetta, ilmoitus tulee näkyviin kolmannen laitteen jälkeen (velho jatkaa muiden laitteiden tarkastuksia). Ilmoitus ehdottaa tarkistaa yleisimmät syyt ongelmaan (topologian ongelmat, väärä yksilällinen osoite, puuttuva teho, kaapelin katkos) ja tarjoaa mahdollisuutta ohittaa tämä linja ja jatkaa seuraavasta.
Käyttäjä voi jatkaa 'laajennetut tarkistukset' -toimintoa tai poistua velhosta.
Laajennetut Tarkastukset
Kaikkien projektin tai valittujen laitteiden osalta, jotka läpäisivät 'perustarkistukset', suoritetaan seuraavat tarkastukset (niiden laitteiden osalta, jotka eivät läpäisseet tarkistusta, näytetään edellisen tarkistuksen tulokset):
- Lukee asennuksessa olevien laitteiden osoitetaulut ja vertaa niitä suunniteltuihin ryhmäosoitteiden määrityksiin.
- Osoitetaulukoiden on oltava samat.
- Assosiaatiotaulukko:
- Lähettävien assosiaatioiden on oltava identtisiä.
- Vastaanottavien assosiaatioiden on oltava samat lukuun ottamatta niiden keskinäistä järjestystä.
- Ryhmäobjektitaulukko:
- Ryhmäobjektien osalta vertailu on onnistunut seuraavissa tapauksissa:
- Kaikki liput ja objektin pituus ovat samat.
- Lisätarkistus 1: Ryhmäosoitteita ei ole määritetty ryhmäobjektille tai C-lippua ei ole asetettu. Täsmäävätkö laitteen ja projektin tiedot yhteen sen osalta?
- > Tässä tapauksessa loput liput ja objektin koko ohitetaan.
- Lisätarkistus 2: Ryhmäosoitteita ei ole määritetty ryhmäobjektille ja C-lippu on asetettu projektissa. Laitteessa olevat tiedot eivät vastaa projektin tietoja.
- > Tässä tapauksessa vertailu on OK. ETS pakotti tämän nimenomaisesti!
- Ryhmäobjektien osalta vertailu on onnistunut seuraavissa tapauksissa:
Edistymispalkki osoittaa, kuinka monta laitetta on tarkistettu tähän mennessä (x per y). Tarkistus voidaan keskeyttää milloin tahansa.
Vain virheet näytetään luettelossa.
