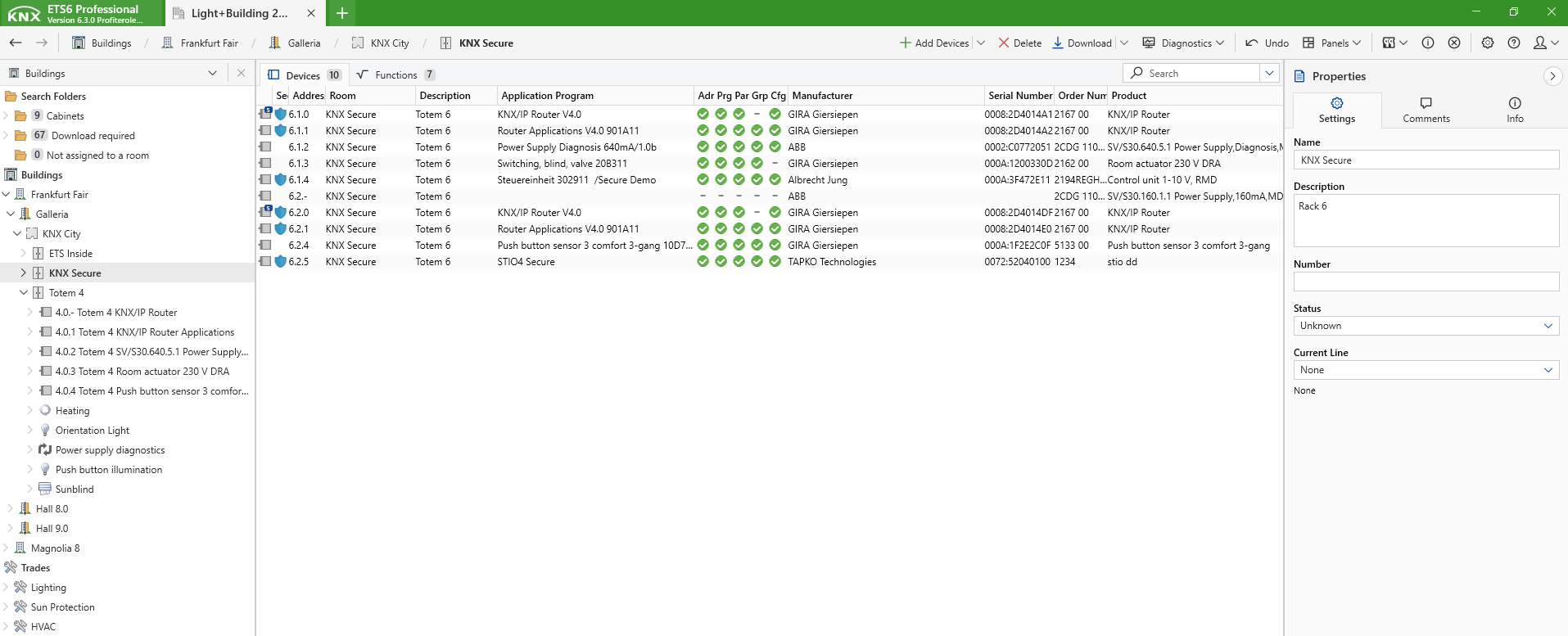

Tätä paneelia käytetään luotaessa rakennuksen rakenne, sisältäen seuraavat elementit:
- Rakennukset
- Toiminnot (sijoittuen vastaavaan sijaintiin rakennuksessa)
- Vaihdokset
Joustavasti muokattavat rakennukset- ja vaihdokset-rakenteet ovat hyödyllisiä ETS-projektien laitteiden järjestelyssä ja hallinnassa sekä käyttöönoton työnkulussa. Rakennukset-rakenne esittelee ETS-projektin asennuksen näkökulmasta, kun taas trades-rakenne antaa käyttäjille mahdollisuuden luoda räätälöityjä projektinäkymiä, mikä voi tehostaa laitteiden hallintaa. Esimerkiksi hotellihankkeessa trade voisi kattaa kaikki lämmityksen ohjausjärjestelmän komponentit (termostaatit tai lämpötila-anturit, venttiilit tai lämmityksen toimilaitteet), jolloin käyttäjien ei tarvitsisi etsiä näitä laitteita koko hankkeesta vaan ne voitaisiin esittää yhdessä näkymässä.
Kun on ensin luotu rakennuksen rakenne, vastaten todellisen rakennuksen fyysistä rakennetta, voit tällä paneelilla sijoillaa väylälaitteet niiden asennuspaikkojen mukaisesti. Alla oleva taulukko antaa yleiskuvan käytettävissä olevista rakennusrakenteen elementeistä sekä niiden käytöstä.
Kuvake | Nimi | Voi sisältää: | Kommentti |
Rakennukset | Rakennukset | Juuritason elementti | |
Rakennukset | Rakennuksen osat, huoneet, kerrokset, käytävät, portaikot, toiminto | 1. tason sisältöelementti | |
Rakennuksen osa | Rakennuksen osat, huoneet, kerrokset, käytävät, portaikot, toiminto | 2. tason sisältöelementti | |
Kerrokset | Huoneet, käytävät, toiminto | 3. tason sisältöelementti | |
Käytävät | Keskukset, laitteet, toiminto | 3. tason sisältöelementti | |
Portaikko | Keskukset, laitteet, toiminto | 3. tason sisältöelementti | |
Huone | Keskukset, laitteet, toiminto | 3. tason sisältöelementti | |
Keskus | Laitteet, toiminto | 3. tason sisältöelementti | |
Vaihdokset | Ali-vaihdos | Juuritason elementti | |
Vaihto | Ali-vaihdokset, laitteet | 1. tason sisältöelementti | |
Ali-vaihdokset | Ali-vaihdokset, laitteet | 2. - n:n tason sisältöelementti (useita tasoja voidaan luoda) | |
Ominaisuus | Ali-toiminnot, ryhmäosoitteet | Ryhmäosoitteiden yleiskuva suoraan niiden sijaintipaikan mukaan rakennuksessa |
Lisätäksesi elementtejä, katso Rakennukset-paneeli (yksityiskohtaisesti).
Laitteen assosiointi (ali-)vaihdokseen on vapaaehtoista ja vain luokittelua varten. Se ei korvaa laitteen ETS rakennukset -näkymän mukaista sijaintia.
