Projektivelhon ohjattu toiminto opastaa sinut projektin luontiprosessin vaiheittain, käyttäen joko valmiiksi määritettyjä projektimalleja tai sellaisia, jotka olet luonut itse. Malli on samanlainen kuin 'konfigurointi' ja sisältää elementtejä koko rakennuksen rakenteeseen, kuten lattioiden ja huoneiden lukumäärä ja nimet sekä niiden kuvaukset. Lisäksi luodaan ennalta määritetyt ryhmäosoitteet, joita käytetään myöhemmin linkittämään ryhmäobjektit.
Projektin velholla on kolme vaihetta, jotka voidaan aloittaa painamalla 'käynnistä projektivelho' -painiketta:

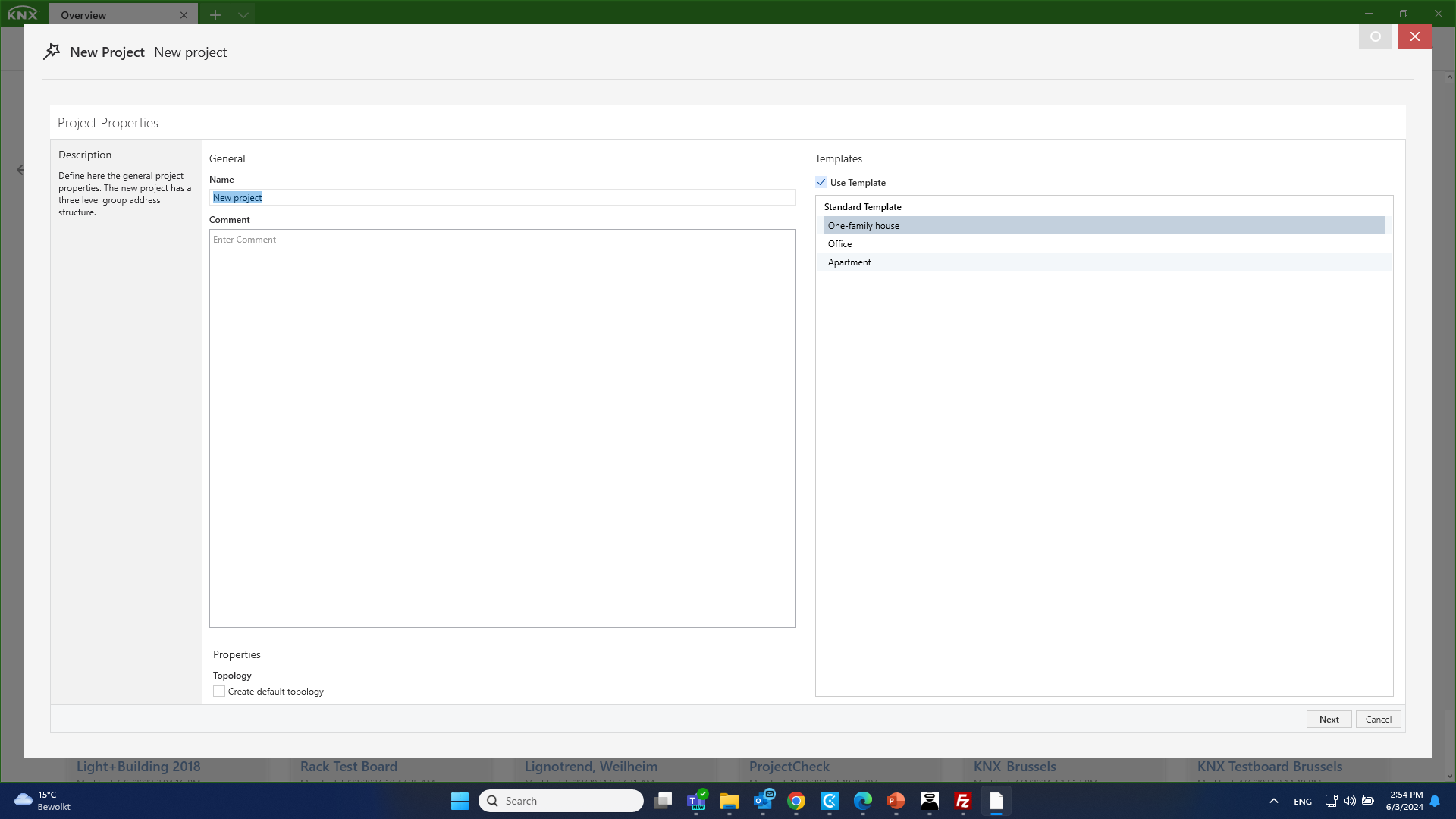

Vaihe 1: Projektitiedot
Tämä on sama kaikille kolmelle mallityypille.
Yleistä
Kirjoita projektin nimi ja vapaaehtoinen kommentti.
Ominaisuudet
Määritä topologia ja median tyyppi (TP on oletusarvoisesti valittuna).
Mallin kansio
A. Uusi projekti (ilman mallia)
Luo uusi projekti alusta. Voit tallentaa sen ja käyttää sitä uudelleen myöhemmin kohdassa C. Vain rakennuksen nimi on ennalta määritelty. Jokainen velhon vaihe mahdollistaa tarpeellisten kohteiden lisäämisen projektiin.
B. Vakiomallit
Voit valita kolmesta ennalta määritellystä mallista, jotka sisältävät erilaisia elementtejä sekä ennalta määriteltyjä toimintoja ja toimintotyyppejä:
- Yhden perheen talo: 3 kerrosta, joissa 8, 5, 3 huonetta
- Toimisto: 2 kerrosta, joista jokaisessa on 10 tai 1 huone(tta)
- Huoneisto: 1 kerros 7 huonetta
C. Käyttäjän määrittämät mallit
Käyttäjän aiemmin luomat ja tallentamat projektimallit voidaan käyttää uudelleen täällä.

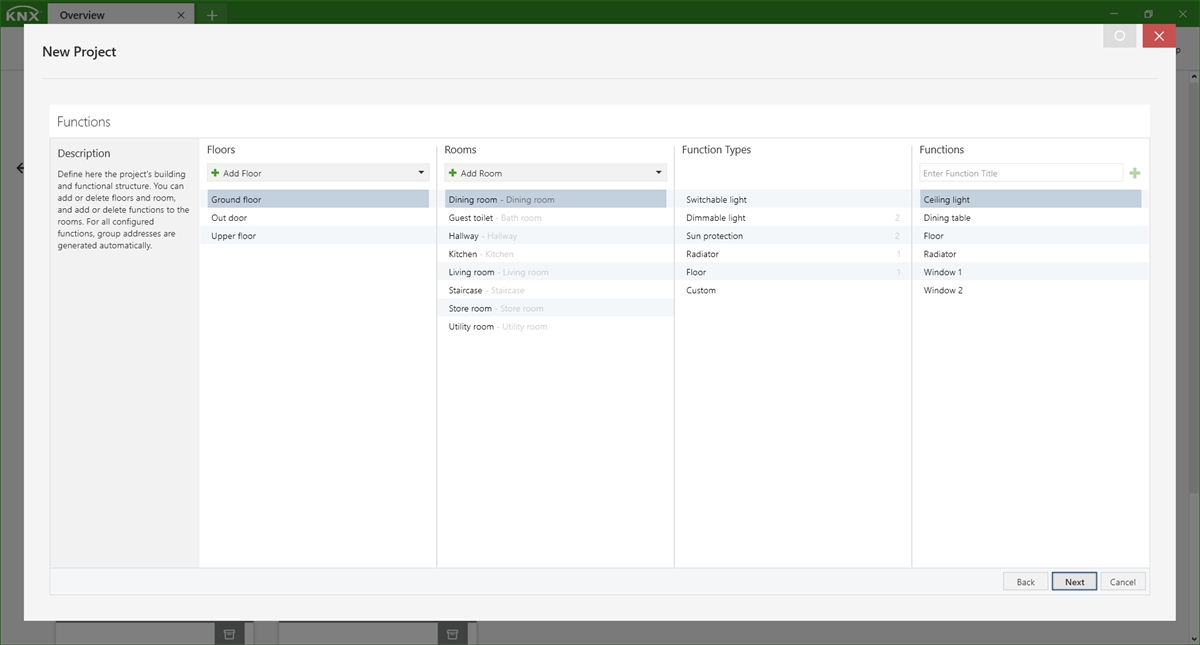

Vaihe 2: Toiminnot
Rakennuksen rakenne KNX-asennuksessasi määritetään tässä vaiheessa. Riippuen mallista joka on valittu vaiheessa 1, erilaisia toimintoja on käytettävissä. Jos olet valinnut mallin A, sinun on annettava kaikki määritelmät tässä itse. Jos olet valinnut vaihtoehdon B tai C, niin:
- Rakennuksen nimi on ennalta määritelty, mutta sitä voidaan muokata myöhemmin,
- ja ennalta määritellyt rakennuksen osat ja toiminnot luodaan, jotka käyttäjä voi nimetä uudelleen, laajentaa tai poistaa myöhemmin. Vastaavat ryhmäosoitteet luodaan myös (ei näytetä tässä kohdassa).

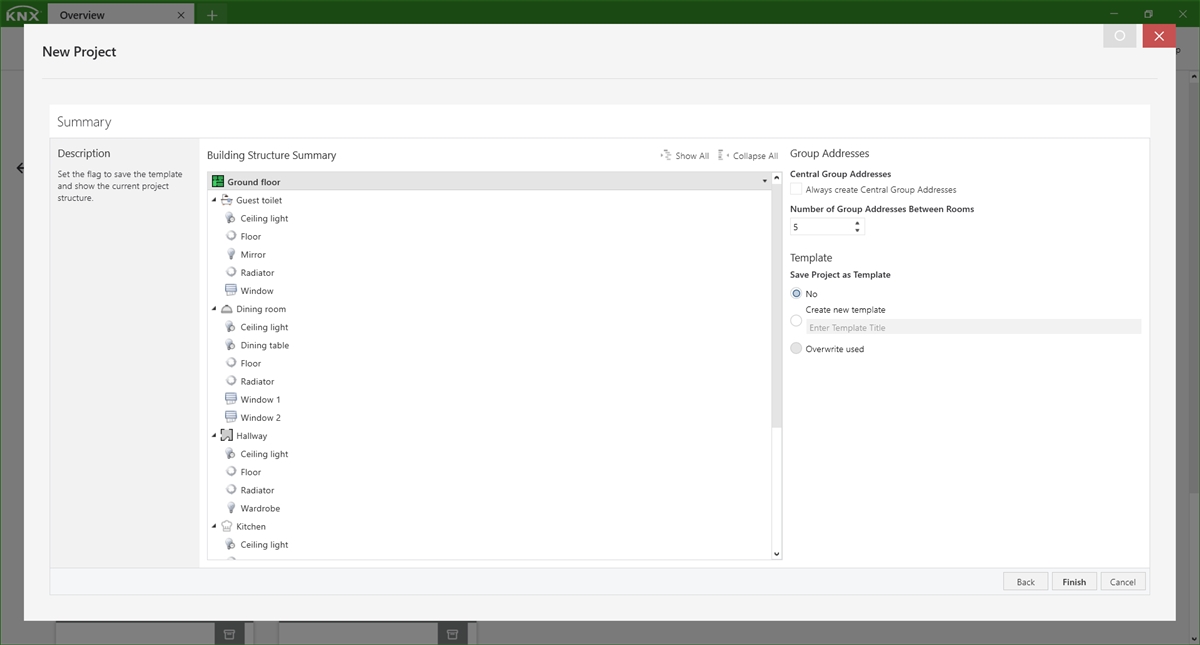

Vaihe 3: Yhteenveto
Rakennuksen rakenteen yhteenveto
Näkymä edellisissä vaiheissa tehtyihin asetuksiin.
Ryhmäosoitteet
Voidaan asettaa kaksi vaihtoehtoa:
-
Luo aina keskitetyt ryhmäosoitteet: Luodaan keskitettyjä ryhmäosoitteita (riippumatta siitä, käytetäänkö niitä vai ei) jos
- vaihtoehto on valittu
- yhdessä huoneessa on vähintään kaksi toimintoa.
- Ryhmäosoitteiden määrä huoneiden välillä: Voit jättää ryhmäosoitteiden väliin aukot, jotta toimintoja voidaan tulevaisuudessa lisätä. Näin varmistetaan, että uusien toimintojen ei tarvitse käyttää ryhmäosoiteita täysin eri alueella.
Malli
Tässä on mahdollista tallentaa projekti mallina, jolla on käyttäjän määrittelemä nimi, myöhempää uudelleenkäyttöä varten.
Kun 'valmis -painiketta napsautetaan, velho yrittää luoda projektin ja ilmoittaa sinulle, onko operaatio onnistunut vai ei. Projekti ilmestyy nyt (valitulla nimellä) paikalliseen projektiluetteloon.
