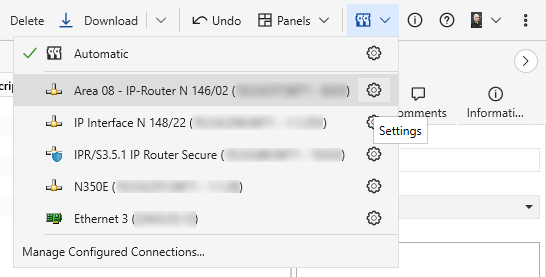

Konfiguroidaksesi tunnistettuja rajapintoja tai hallinnoidaksesi rajapintoaa (luominen, muokaaminen, poistaminen), napsauta vastaavaa muokkausikonia.
Rajapintojen luettelossa on mahdollista löytää seuraavia tietoja:
| Kuvake | Yhteyden tyyppi | Nimi/IP-osoite |
|---|---|---|
|
|
KNX/USB |
|
|
|
KNXnet/IP tunneling |
Näyttää käyttäjän määrittämän nimen yhteydelle, ja jos yhteystyyppi on IP, yhteydelle osoitetun IP-osoitteen (sekä MAC-osoitteen; osoite hyväksytään kun yhteys muodostetaan/määritellään). Käyttäjän määrittelemä nimi KNXnet/IP tunneling -laitteelle (laitteille) ladataan laitteelle myöhemmin. Nimen enimmäispituus on 30 merkkiä. Kun ETS löytää laitteen, tämä nimi näytetään. |
|
|
EIBlib/IP |
|
|
|
KNXnet/IP alue/linja tunnistettu |
|
|
|
KNX IP Secure suojattu alue/linja tunnistettu
|
Ominaisuudet
Ominaisuudet esitetään oikeanpuoleisessa ikkunassa. Nykyiselle rajapinnalle, ja vain siinä tapauksessa, että se on edellisen sukupolven IP-rajapinta, yksilöllisen osoitekentän vieressä on painike, jolla voidaan testata, onko annettu osoite vapaa.
| Ominaisuus | Kuvaus |
|---|---|
| Nimi | Käyttäjän määrittelemä nimi yhteydelle (KNXnet/IP-yhteyksien tapauksessa se näytetään kuten "käyttäjäystävällinen nimi" laitteen ominaisuudet-kentästä ETS-projektin sivupalkista) |
Seuraavia tietoja näytetään sen mukaan mikä on valitun rajapinnan tyyppi.
Parametrien muokkaaminen on mahdollista vain jos rajapinta on luotu manuaalisesti.

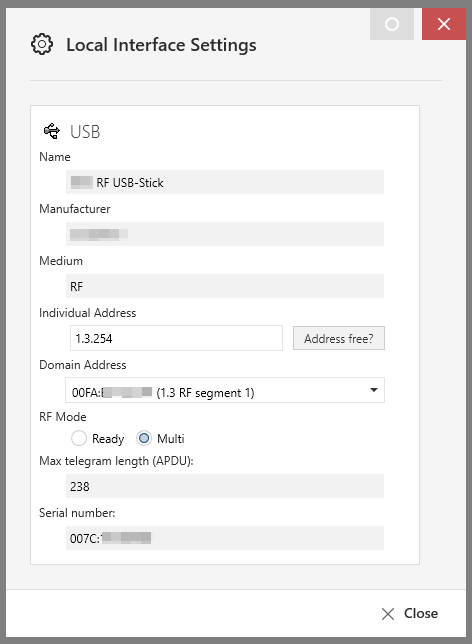

USB
| Ominaisuus | Kuvaus |
|---|---|
| Nimi | Rajapinnan nimi |
| Valmistaja | Rajapinnan valmistajan nimi |
| Väline | Media johon USB-rajapinta on yhdistetty |
| Yksilöllinen osoite | Rajapinnan yksilöllinen osoite, sekä painike jolla voidaan testata onko annettu yksilöllinen osoite vapaa |
| Verkko-osoite | Sovelletaan vain silloin, kun median tyyppi on RF tai PL |
| RF Tila |
Sovelletaan vain silloin, kun median tyyppi on RF tai PL |
| Sanoman suurin pituus (APDU) | Suurin sanoman pituus jonka rajapinta voi käsitellä |
| Sarjanumero |
Rajapinnan sarjanumero |
Kun käytetään USB-rajapintaa, sen vaatima ohjain asennetaan suoraan kun ensimmäisen kerran muodostetaan yhteys PC:llä. Jos vaihdat porttia johon USB on kytketty, ohjain asennetaan uudestaan.
KNXnet/IP tunnelointi
| Ominaisuus | Kuvaus |
|---|---|
| Nimi | Rajapinnan nimi |
| Isännän yksilöllinen osoite | Laitteen yksilöllinen osoite |
| Yksilöllinen osoite |
Tällä hetkellä käytössä olevan tunnelointirajapinnan yksilöllinen osoite Voidaan asettaa tässä vain tavallisille laitteille; suojattuja laitteita varten yksilöllinen osoite voidaan muuttaa vain projektissa, josta laite löytyy |
| IP-osoite | Rajapinnan tunnistettu IP-osoite |
| Portti | 3671 (oletus) |
| MAC-osoite | Laitteen MAC-osoite |
| Sanoman suurin pituus (APDU) | Suurin sanoman pituus jonka rajapinta voi käsitellä |
| Sarjanumero | Rajapinnan sarjanumero |
KNXnet/IP reititys
| Ominaisuus | Kuvaus |
|---|---|
| Nimi | Rajapinnan nimi |
| Yksilöllinen osoite |
Yksilöllinen osoite (paikalliselle) rajapinnalle; esivalintana runkolinja (0.0.1) |
| Monilähetysosoite |
224.0.23.12 (oletus)
|
| MAC-osoite | Rajapinnan MAC-osoite. |
EIBlib/IP
| Ominaisuus | Kuvaus |
|---|---|
| Nimi | Rajapinnan nimi |
| Palvelin |
Rajapinnan IP-osoite |
| Protokolla |
TCP tai UDP |
| Portti | Portti konfiguroinnille/lukemiselle/kirjoitukselle (5000x) |
| COM | COM yhteysnumero |
Muokkaa tunnistettua rajapintaa
Paikallinen yksilöllinen osoite pitää määrittää siten, että alueen ja linjan numerot vastaavat rajapinnan sijaintipaikkaa projektissa. Laitenumeron pitää olla osoite joka ei ole käytössä projektissa. Esim. '255' on yleensä sopivin laitenumero, koska näin suurta laitenumeroa todennäköisesti ei ole käytössä projektissa.

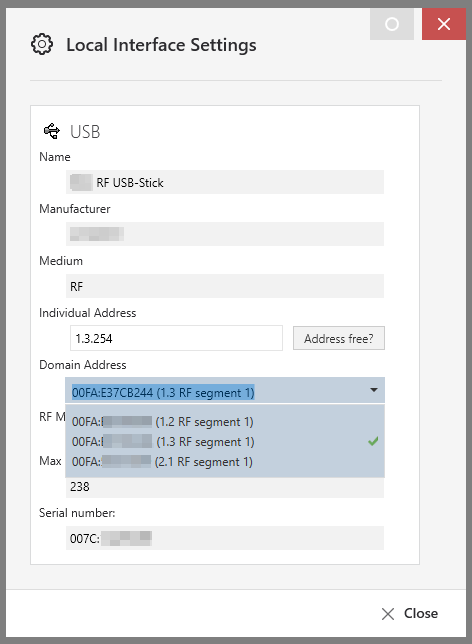

Lisäksi kaikki käytettävissä olevat RF-rajapinnan järjestelmätunnukset ovat nähtävissä pudotusvalikossa, kuten alla näkyy. Vapaa yksilöllinen osoite valitaan automaattisesti valitun järjestelmätunnuksen perusteella.
Jos uppoasennettava USB-rajapinta asennetaan väyläliityntäyksikköön ja myöhemmin poistetaan (jonka jälkeen esim. painikeanturi asennetaan samaan väyläliityntäyksikköön), yksilöllinen osoite pitää välittömästi vaihtaa tämän myöhemmin asennettavan anturin mukaiseksi.
Hallinnoi määritettyjä rajapintoja
Manuaalisesti konfiguroitu liityntä on tarpeen jos ETS ei voi tunnistaa rajapintaa automaattisesti, johtuen siitä että paikallinen verkko ei tue IP monilähetystä, tai rajapinta on NAT-reitittimen (*) takana, tai rajapinta käyttää EIBlin/IP-protokollaa.
(*)Varoitus: KNX-rajapinnan avaaminen julkisessa internetissä on suuri tietoturvariski! Toimi vastuullisesti ja salli pääsy vain suojattua liikennöintiä (VPN) käyttäen.
Seuraavat painikkeet näytetään:
| Painike | Kuvaus |
|---|---|
| Luo uuden yhteyden, mutta vain tyyppia IP tunnelointi ja EIBlib/IP | |
| Valitsee rajapinnan käytettäväksi tässä projektissa. | |
| Poistaa yksittäisen valitun yhteyden | |
| Konfiguroitujen rajapintojen tuonti | |
| Konfiguroitujen rajapintojen vienti |
EIBlib/IP
Tämä liikennöinti on mahdollista vain kun on asennettu vastaava sovellus ETS App "EIBlib/IP".
Kun lisätään tällainen rajapinta, näkyvät seuraavat tiedot:
| Ominaisuus | Kuvaus |
|---|---|
| Nimi | Rajapinnan nimi |
| Yksilöllinen osoite |
Rajapinnan yksilöllinen osoite |
| Palvelin |
Rajapinnan IP-osoite |
| Protokolla |
TCP tai UDP |
| Konfigurointi Portti | Portti konfiguroinnille/lukemiselle/kirjoitukselle (5000x) |
| Lue Portti | Lukuportin asetukset |
| Kirjoita Portti | Kirjoitusportin asetukset |
| COM Portti | COM-yhteyden numero (1–8) |
IP-tunnelointi
KNXnet/IP tunnelointi
KNX-sanoma paketoidaan TCP/IP-sanomaan, jonka jälkeen ETS lähettää sen IP-tunnelointiliittymään, joka edelleen poistaa TCP/IP-paketin ja reitittää sanoman alaspäin TP alueelle tai TP linjalle.
Kun lisätään tällainen rajapinta, näkyvät seuraavat tiedot:
| Ominaisuus | Kuvaus |
|---|---|
| Nimi | Rajapinnan nimi |
| Yksilöllinen osoite |
Tällä hetkellä käytössä olevan tunnelointirajapinnan yksilöllinen osoite Voidaan asettaa tässä vain tavallisille laitteille; suojattuja laitteita varten yksilöllinen osoite voidaan muuttaa vain projektissa, josta laite löytyy |
| Palvelin | Käyttöliittymän haluttu IP-osoite (esim. 192.168.1.150) tai URL-osoite IP-osoitteen määrittämistä varten (esim. myhome.dyndns.org) |
| Portti | 3671 (oletus) |
| Yhdistä käyttäen NAT tilaa |
Käynnistää/pysäyttää NAT-palvelun. NAT on tarpeen vain rajapinnalle jota ETS ei voi tunnistaa automaattisesti. |
KNXnet/IP reititys
KNXnet/IP -reitityksen tapauksessa käytetään IP-rajapinnan IP-yhteyttä tai KNXnet/IP-laitetta (ei yhteyttä TP-väylään).
IP-rajapintojen tapauksessa on pidettävä huolta, että laitteen yksilöllinen osoite saa arvon joka on sopiva sen käyttöön yhdistimenä (esim. 1.1.0), jos se on muutettu toiseen arvoon (esim. 1.1.255).
