Jos yksittäinen laite (tai monta identtistä laitetta) on valittuna puunäkymässä tai luettelonäkymässä, pääset asettamaan parametrejä napsauttamalla "Parametrit"-välilehteä, joka on luettelonäkymän yläosassa.
Parametrien näyttäminen
Laitteen ominaisuuksia koskevien vaihtoehtojen valinta on riippuvainen valmistajasta ja vaihtelee käytetyn sovellusohjelman mukaan. On kaksi vaihtoehtoista näyttöä parametreille (tai toisin sanoen esitystapaa).
| ETS standardidialogi |
Oletusparametrit tai mahdolliset lisätoiminnallisuudet (saatavana DCA:n kautta) näytetään upotettuna ETS pääikkunaan. Näkymä on täysin ETS:n hallinnoima tässä tapauksessa. Vasen parametrien puunäkymä voi olla samanlainen kuin puunäkymä - laajennettu/supistettu. |
| Plug-in -dialogi | Parametrit näytetään erillisessä plug-in -ikkunassa. Näkymä on täysin plug-in:n hallinnoima tässä tapauksessa. Lisätietoja liitännäisistä ja olemassa olevien liitännäisten tyypeistä löytyy täältä. |
Parametrien muokkaus
Parametriasetuksia voidaan muokata parametrit-välilehdellä luettelonäkymässä. Tähän sisältyy kolme tärkeää toimintoa työkalupalkissa.
Yksityiskohtaista tietoa laitteiden parametriasetuksista löydät laitevalmistajan dokumenteista.

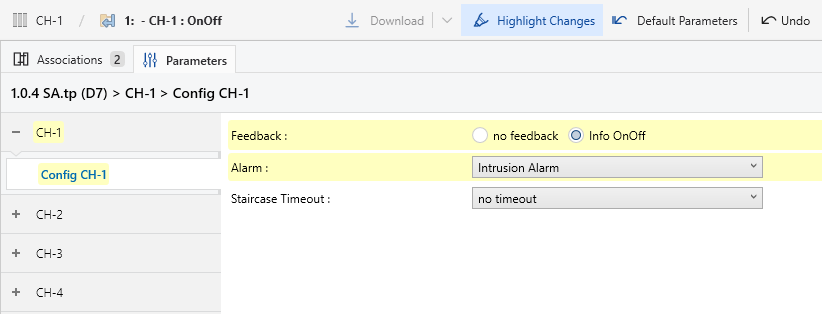

Korosta muutokset
Kun tämä asetus on käytössä, ETS korostaa keltaisella kaikki parametrit joiden asetukset poikkeavat (valmistajan asettamista) oletusasetuksista.
- Tämä korostus näytetään jokaiselle yksittäiselle parametrille sekä otsikon tasolla parametrit-sivulla.
- Kun siirrät osoittimen parametrin nimen päälle, vihje näyttää sitä vastaavan oletusparametrin.
Oletusparametrit
Tämä palauttaa kaikki parametrit valmistajan oletusarvoihin. Varoitus annetaan ennen toteutusta*.
Oletusarvot ovat parametrien arvoja, jotka valmistaja määrittelee jokaiselle tuotekatalogin parametrille oletuksena. Tämä tarkoittaa, että tuotuaan luettelon ja lisättyään tuotteen tästä luettelosta projektiin, asetettu laite sisältää aina nämä oletusarvot jokaiselle parametrille (niin kauan kuin käyttäjä ei ole niitä muuttanut). Nämä parametrin oletusarvot määrittävät myös näytettävät ryhmäobjektit.
Parametrit & ryhmäobjektin näkyvyys
Parametrin muutos voi vaikuttaa ryhmäobjektien näkyvyyteen ja/tai ryhmäobjektien saatavuuteen toiminnoissa.Parametrimuutoksen jälkeen (esimerkiksi palautus oletusarvoon), ryhmäosoitteiden linkitykset piilotettaviin ryhmäobjekteihin menetetään. Tällaisessa tilanteessa ETS antaa varoituksen*.
Parametrien muokkaukseen liittyvä toiminnallisuus on pääasiallisesti määritetty laitevalmistajan toimesta.
*Varoitusta ei voida ottaa pois päältä ETS asetuksista.
ETS6 tukee parametreja liukulukuarvoilla, jotka voidaan myös muotoilla, esim. käyttämään kahden desimaalin tarkkuutta (jos valmistaja hyödyntää näitä ominaisuuksia tuotteissaan). Kun tehdään muutoksia parametriasetuksiin, tällaisista muotoiluista voi seurata lukuarvojen pyöristysvirheitä. Jos desimaaleja on enemmän kuin muotoilu edellyttää, lukuarvo leikataan ja tarvittaessa pyöristetään ylöspäin.
Esimerkki:
- Muotoilu: 00.00 (eli kaksi paikkaa edessä ja kaksi paikkaa desimaalipisteen takana)
- Syöte: 55.555
- Näytetään: 55,56 (käyttäen merkkiä "," desimaalierottimena)
Aikaa ilmaisevien parametrien mahdollinen muotoilu on hh:mm:ss:ffff, jossa ffff tarkoittaa sekunnin osia. Kun liukulukuarvo näytetään liukusäätimellä (eli ei syötetä suoraan arvoa), jokainen askel on 1 % parametrin arvoalueesta.
