La fonction de diagnostic 'Adresses Individuelles…' est utilisée pour:
- chercher un ou des participant(s) en mode de programmation
- vérifier si une adresse individuelle existe dans l’installation, dans ce cas, localiser le participant
- vérifier si les adresses individuelles du projet ETS correspondent à celles qui sont chargées dans les participants du bus.
Cette fonction peut être appelée via la barre de menu :
- 'Panneaux' > 'Diagnostics' > 'Surveillance du bus' ou 'Surveillance du groupe'
- 'Diagnostics' > Moniteur de bus ou Moniteur de groupes
- 'Diagnostics' > Adresses individuelles
Les opérations sont divisées en trois sections principales :
- Mode de programmation
- Vérification d’Adresse Individuelle
- Scan de ligne
Mode de programmation

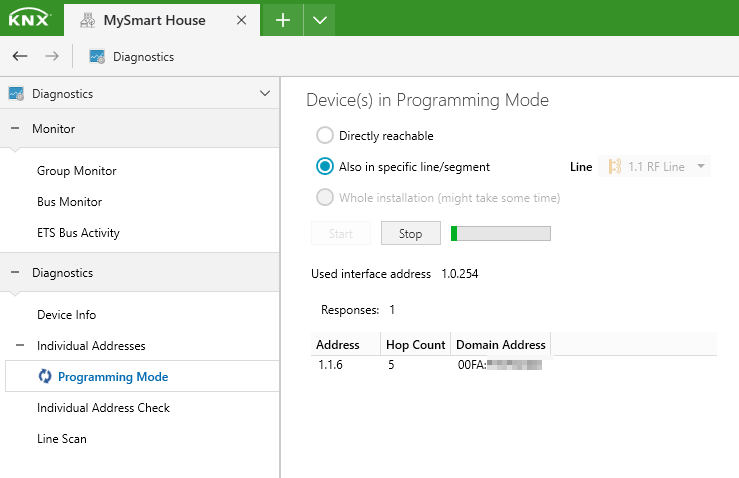

- Liste toutes les adresses individuelles des participants qui sont en mode de programmation après avoir appuyé sur le bouton de programmation d'un ou plusieurs participants (= Programmation LED est activée).
S'il y a plusieurs appareils avec la même adresse individuelle, la quantité est donnée dans le champ 'Réponses' . . 5 signifie qu'il y a 5 participants en mode programmation. - ETS vérifie continuellement s'il y a des périphériques en mode de programmation tant que le bouton Démarrer est activé.
- Une analyse peut être lancée ou arrêtée à l'aide des boutons Démarrer/Arrêter.
- L'analyse est arrêtée automatiquement lorsque le panneau est fermé ou quand une opération de téléchargement est lancée.
- Vous pouvez également effectuer une recherche dans:
- une ligne ou un segment spécifique pour affiner vos résultats et réduire le temps d'attente
- tout le projet, mais cela peut prendre un temps significatif jusqu'à ce que se soit terminé
- L'adresse de l'interface utilisée pour la recherche est également affichée à côté de 'Adresse d'interface utilisée'
Remarque:
Pour les participants KNX TP S-Mode: N'oubliez pas ensuite d'éteindre le mode de programmation (= la LED programmation éteinte) des participants correspondants afin d'éviter qu'un plus grand nombre de participants soient en mode de programmation sur le bus.
Pour les participants KNX RF S-Mode: Si la LED de programmation d’un participant RF n’est pas éteinte manuellement, le participant RF l’éteindra automatiquement après 4 minutes.
Vérification d’Adresse Individuelle
Adresse individuelle

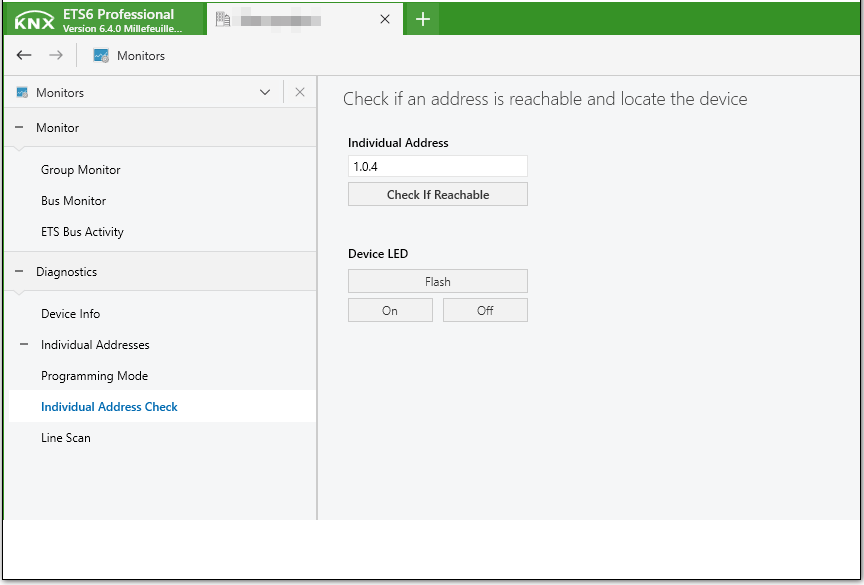

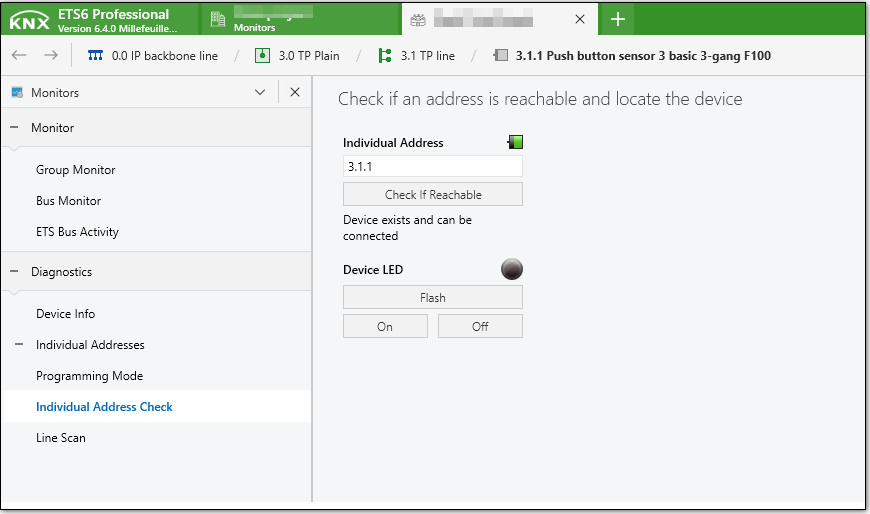

Cette fonction vérifie si un participant avec l'adresse individuelle donnée existe dans l'installation et s'il y a une réponse. Entrez l'adresse individuelle et cliquez sur le bouton 'Vérifier si accessible'. ETS indique le résultat suivant après un court délai.
| Icône | Description |
|---|---|
| L’appareil existe. | |
| L'appareil n'existe pas |
LED du Participant
Une autre possibilité de localiser un appareil dans l'installation est d'utiliser les boutons Flash, On ou Off :
- Clignoter: La LED de programmation du participant localisé avec l'adresse individuelle donnée clignotera ;
- Marche: La LED de programmation du participant localisé avec l'adresse individuelle donnée sera activée;
- Arrêt: La LED de programmation du participant localisé avec l'adresse individuelle donnée sera désactivée ;
Scan de ligne
Scan

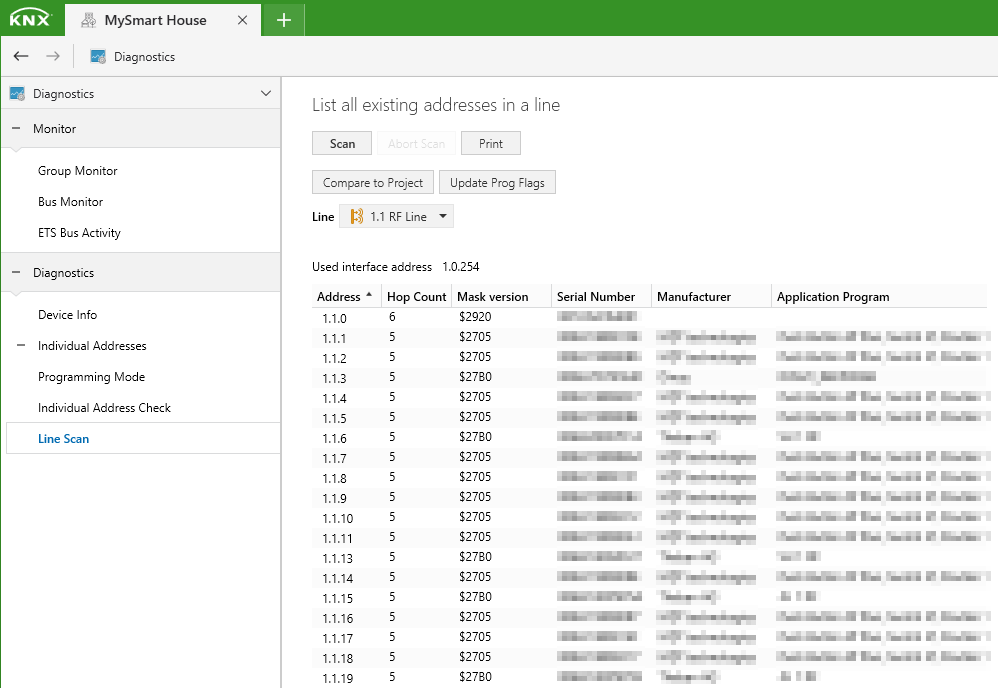

Le bouton Scan de ligne vous montre quelles adresses individuelles ont déjà été assignées dans une ligne.
Si vous souhaitez savoir quelle adresse individuelle a déjà été assignée dans la 'ligne', vous pouvez appuyer sur le bouton Scan de ligne.
Les adresses individuelles qui ont été trouvées physiquement dans cette ligne particulière seront affichées, ainsi que la version masque du périphérique correspondant.
Cette tâche peut prendre un certain temps, ainsi vous pouvez interrompre l'analyse en appuyant sur le bouton 'Abort Scan' une fois que vous avez les informations que vous cherchez.
Le mode de scan est maintenant dérivé du type médium et du chemin de l'interface vers la ligne cible/segment sélectionné. Par défaut, c'est 'Rapide', si l'un des éléments suivants s'applique :
- le type de média cible est RF ou PL
- le type de média cible est IP et l'interface de routage est disponible/sélectionné
- le type de média cible est TP et l'interface est TP (USB ou IP-Tunneling) et l'interface est sur la même ligne/le même segment
Comparer au projet

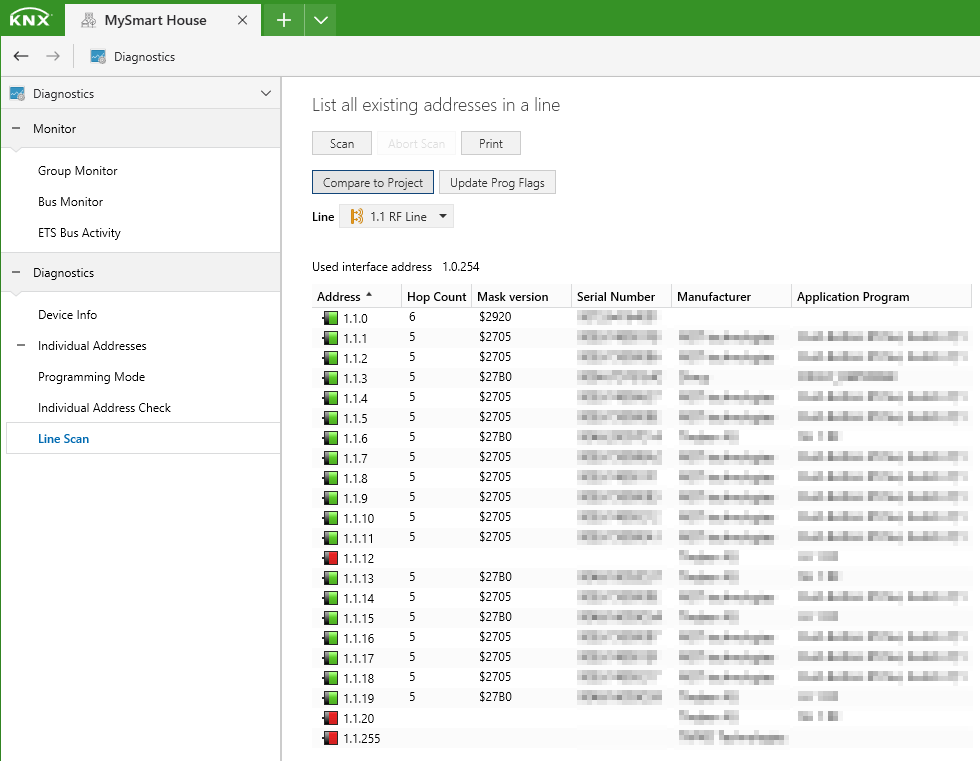

Lorsque l'analyse de ligne est terminée, alors le bouton 'Comparer au projet' est mis à disposition. Il compare les résultats de l'analyse au projet ETS.
| Icône | Description |
|---|---|
| Le participant a été trouvé à la fois dans le projet ETS et dans la ligne actuelle. | |
| Le participant a été trouvé dans le projet ETS mais n'a pas été trouvé (aucune réponse) de la ligne actuelle. | |
| Le participant se trouve dans la ligne réelle, mais il n'est pas configuré dans le projet ETS. | |
| Le participant a été trouvé, mais il peut s'agir d'un participant sécurisé avec une clé inconnue |
Mise à jour des indicateurs de programmation
Lorsque l'analyse de ligne est terminée, alors le bouton 'Mettre à jour les indicateurs de programmation' est mis à disposition. Il positionne le drapeau 'Adr' (= adresse individuelle programmée) à tous les appareils du projet ETS en cours, pour laquelle le résultat de l'analyse a été positif (ceux marqués avec l'icône verte).
Les trois fonctions de scan (Mode Programmation, Vérification d’Adresse Individuelle et Scan de Ligne) ne peuvent pas être utilisées simultanément. Quand l'un d'eux est démarré, les deux autres sont temporairement désactivés, jusqu'à ce que celui-ci soit arrêté ou terminé.
