Cette fonction Informations participant est principalement utilisée pour vérifier si :
- le bon programme d'application a été téléchargé sur un participant du bus ou
- le module d'application approprié a été monté
ETS activera automatiquement la connexion bus pour lire des parties de la mémoire de l'appareil. Les données seront analysées et le résultat sera affiché.

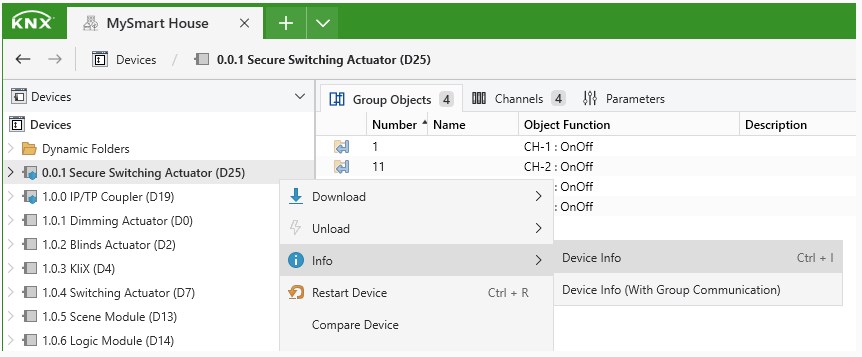

L'opération informations du participant peut être appelée via:
- clic droit de la souris sur un périphérique 'Info > Info du participant ou Info du participant (Avec Communication de groupe)'
- barre d'outils contextuel 'Info > Info du participant ou Info du participant (Avec Communication de groupe) '
- barre de menu 'Diagnostics > Infos Participant'
Pour lire les adresses du groupe qui ont été assignées à tous les objets du groupe d'un participant, on peut sélectionner l'option '... avec la Communication Groupe', afin que le résultat inclue également ces informations. Concrètement, il existe deux types d'exécution pour les informations sur les appareils, à savoir "Informations sur le participant" et "Informations sur le participant (avec communication de groupe)". Lorsque cette dernière option est sélectionnée, les adresses de groupe assignées aux objets du groupe sont également lues.
Affichage du résultat

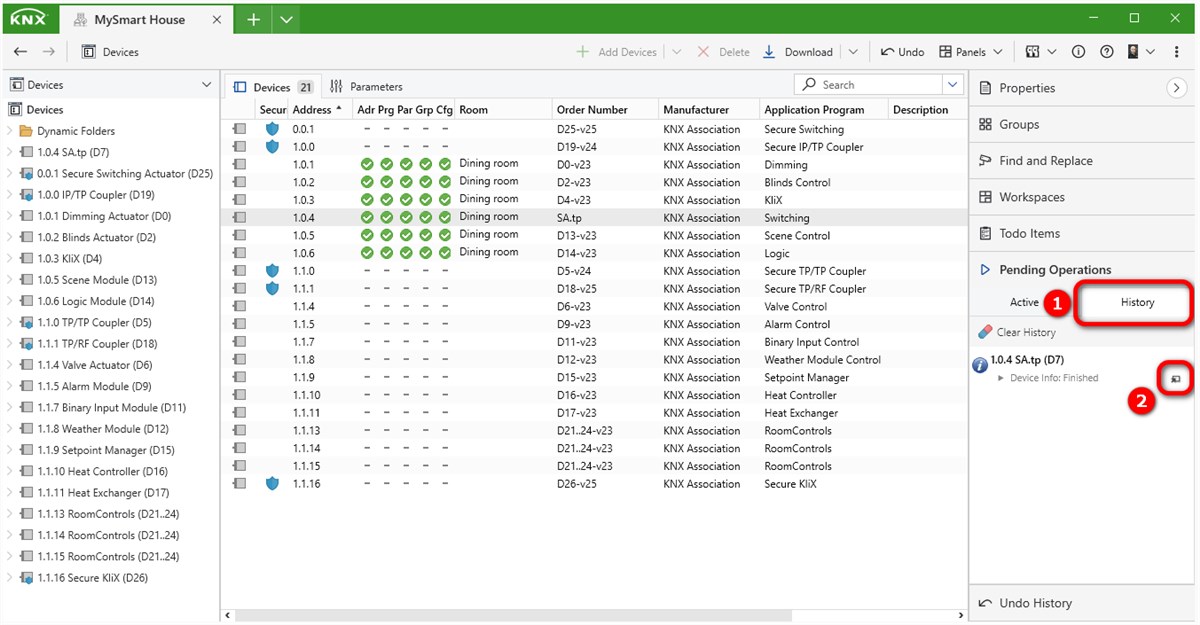

Une fois que les informations du participant sont déclenchées, l'Opérations en attente' dans la barre latérale est ouverte et l'action (p. ex. Informations Participant: Terminé) est affiché. Cliquez sur l'onglet 'Historique' puis sur l'icône pour afficher les résultats des informations de participant. Cela ouvre une nouvelle fenêtre modale.
Barre de menu
| Élément du menu | Description |
| Sauvegarder | Permet d'enregistrer les résultats au format de fichier HTML. |
| Imprimer | Permet d'imprimer les résultats. |
| Fermé | Ferme la fenêtre de résultat. |

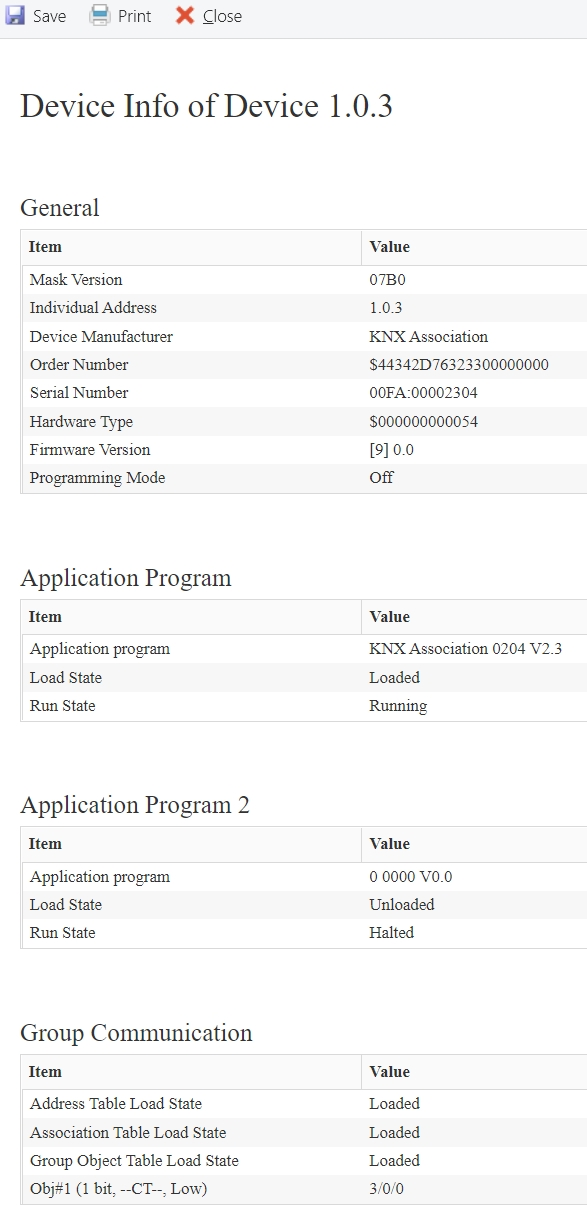

Contenu
Les informations du participant sont affichées de manière formatée et non formatée, c'est-à-dire une fois comme valeur numérique et une fois comme interprétation de la valeur numérique. Des détails sur la façon d'interpréter les résultats sont inclus dans les spécifications KNX. Selon la version du masque de l'appareil, il y aura plus ou moins d'éléments. Ici, seules les significations générales sont listées
| Élément (général) | Description |
| Version de masque | Version actuelle du masque du participant du bus |
| Adresse individuelle | Adresse individuelle du participant du bus |
| Fabricant du participant | Nom du fabricant du participant du bus |
| Numéro de commande | Numéro de commande, si fourni par le fabricant sous forme lisible/déchiffrable (autrement hexadécimal) |
| Numéro de série | ID matériel unique du participant |
| Version firmware | Version du firmware du participant |
| Tension de bus | Tension de bus mesurée par le participant |
| Mode de programmation | Statut de la LED de programmation |
| Erreur d'exécution | Erreur dans le participant lors de l'exécution du programme (si aucune erreur → OK) |
| Type de PEI du matériel | Type d’adaptateur hardware |
| Élément (programme d'application) | Description |
| Programme d’application | Nom du programme d'application + version |
| État de chargement | Statut de la procédure de chargement du participant |
| Etat d’execution | Statut du programme d'application (par exemple arrêté, exécuté, en pause) |
| Type PEI logiciel | Désignation du type d’adaptateur configuré (si type PEI = 01, alors type d’adaptateur invalide) |
| Élément (communication de groupe) | Description |
|
État chargé des tables avec texte/valeur (si disponible dans le participant, parce que le groupe d'adresses/de l'objet de groupe a été créé) |
| Objets de groupe |
Numéro de l'objet ; (taille de l'objet/drapeaux/priorité)
|
Pour les coupleurs, vous trouverez ici des informations sur le type de couplage et ses capacités, telles que le 'la longueur maxi du routage APDU, la configuration actuelle de routage (par exemple, ligne principale --> ligne secondaire), les paramètres de sécurité (le cas échéant) etc.
Pour certains participants, il n'est pas possible de lire la communication de groupe du tout, indépendamment du fait que les adresses de groupe et les objets de groupe existent pour cet appareil. Dans ce cas, l'information sur la communication de groupe (objet de groupe) est affichée comme "non implémenté".
Les participants avec différentes propriétés et fonctions sont différenciés dans KNX en utilisant la version de masque, ce qui signifie que, par conséquent, chaque participant KNX a un identifiant défini. Les versions de masques inconnues (par exemple, celles des nouveaux participants en développement) ne sont pas affichées lorsque la fonction 'Informations participant' est utilisée dans ETS.
