L'assistant de diagnostic des groupes vous permet de vérifier les éventuelles erreurs d'installation au niveau de la fonctionnalité, c'est-à-dire au niveau de l'adresse du groupe
Veuillez noter qu'il doit y avoir une connexion en ligne avec le bus afin d'effectuer les diagnostics de groupe.
Le diagnostic des groupes peut être appelé via la barre de menu du projet "Diagnostics" > Diagnostics des groupes
Il y a quatre étapes différentes qui sont vérifiées lors des diagnostics de groupes :
- Sélectionner les adresses du groupe
- Vérifier les appareils
- Envoyer/Recevoir
- Analyse du trafic du bus
Avant d'appeler l'assistant, un ou plusieurs des éléments suivants doivent être sélectionnés afin que les diagnostics en ligne puissent être effectués :
- Adresses des groupes (également des zones de plus haut niveau)
- Objets de groupe
- Participants
Dans l'assistant lui-même, une seule adresse de groupe peut être vérifiée à la fois. Veuillez sélectionner une seule adresse de groupe pour vérifier et continuer. Une fois le contrôle terminé, vous pouvez revenir en arrière dans l'assistant vers la page où vous pouvez sélectionner l'adresse du groupe suivant à vérifier.
Sélectionner les adresses du groupe
Vérifier les appareils
Pour vérifier que les participants listés sont tous programmés correctement, cliquez sur le bouton 'Vérifier les participants (1)'. Veuillez noter qu'il n'est pas possible d'annuler la vérification une fois ce bouton cliqué. Pour localiser le participant dans l'installation, il suffit de sélectionner le participant dans la liste et de cliquer sur l'icône LED correspondante (3) à côté.
Résultats
Les résultats de la vérification sont affichés sous la forme d'une icône avec une couleur différente dans la colonne d'état (2):
| Icône | Description |
|
|
Si toutes les vérifications ont été exécutées avec succès et ont été trouvées dans l'ordre. |
|
|
Si au moins une vérification a complètement échoué. L'erreur exacte est incluse dans le texte. |
|
|
Si aucun des contrôles n'a entièrement échoué, mais au moins une vérification a donné un résultat non concluant (exemple: un participant avec un plug-in n'implémente pas les interfaces prévues et la variante standard de la vérification a échoué). Le texte contient une indication de ce qui pourrait être faux. |
Le texte d'erreur inclut à la fois ce qui a été jugé incohérent et les mesures qui peuvent être prises par l'utilisateur. Vous trouverez une explication détaillée de l'étape "Vérifier les participants" dans les Diagnostics de groupes (détaillés)
Envoyer/Recevoir
Cette fonction permet de définir le type de point de données ainsi que la valeur des données utiles et de les envoyer sur le bus via le bouton 'Ecrire' (3). Lorsque vous cliquez sur le bouton « Lire » (2), les différentes valeurs reçues peuvent être lues dans la fenêtre « Valeurs reçues » (1). Vous trouverez une explication détaillée de l'étape "Envoyer/recevoir des valeurs" dans la section Diagnostics de groupes (détaillée).

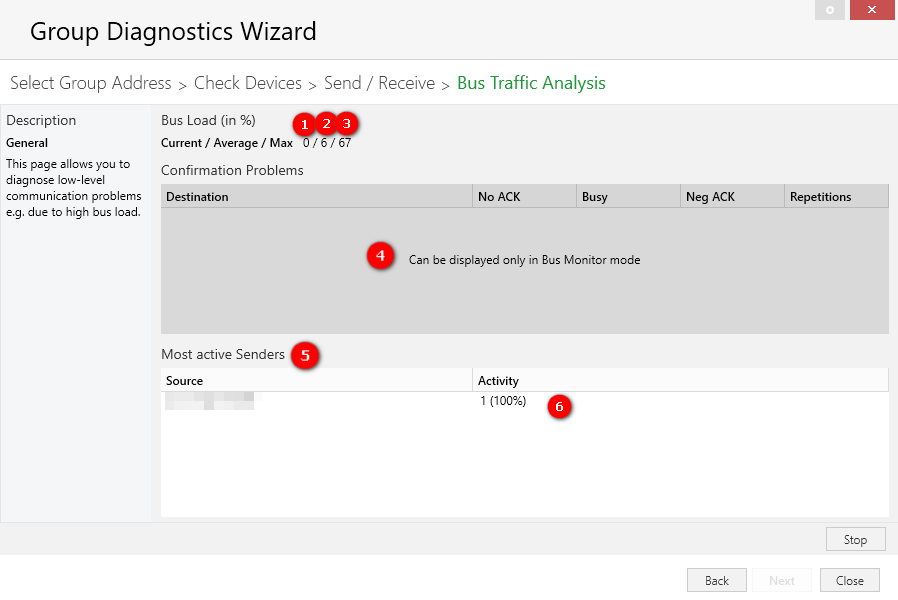

Analyse du trafic du bus
Cette fonction analyse le nombre de télégrammes envoyés sur le bus une fois que le bouton « Démarrer la trace » est cliqué. Les chiffres de charge des bus sont donnés sous forme de valeurs relatives (%) et les problèmes de confirmation sont listés ici.
- Courant (1) = constitue le pourcentage de charge du bus actuel
- Moyenne (2) = vous informe de la charge moyenne du bus depuis le début de l'enregistrement
- Max (3) = indique la charge maximale pendant l'enregistrement.
Si possible, l'assistant passe en mode de surveillance du bus. Si ce n'est pas possible (parce qu'une autre connexion est ouverte ou que l'interface bus ne supporte pas le mode de surveillance), un message est affiché disant que certaines fonctionnalités ne sont pas disponibles (4).
La partie de fenêtre ‘’problèmes de confirmation’’ informe sur:
- Quelle adresse de groupe n’est pas reconnue par au moins un récepteur ‘et donc répétée)
- Est négativement reconnue par au moins un récepteur
- si un message d'adresse de groupe est répondu par un accusé de réception Busy par au moins un destinataire.
Le bas de la fenêtre, c.-à-d. Émetteurs les plus actifs (5), informe sur les participants qui contribuent le plus au trafic du bus.
Attention: Une charge de bus dépassant 50 % peut entraîner une augmentation des problèmes de communication (dysfonctionnement sporadiques) dans l'installation KNX (6).
Vous trouverez une explication détaillée de l'étape "Envoyer/recevoir des participants" dans la section Diagnostics de groupes (détaillée)..
