Avec la fonction de vérification du projet, plusieurs vérifications de projet peuvent être effectuées à l'aide d'un assistant. L'assistant de vérification de projet vous guidera tout au long du processus de vérification de votre projet par rapport aux règles courantes d'étude et de conception de KNX.
Ceci est un test hors ligne. ETS ne se connectera pas au bus.

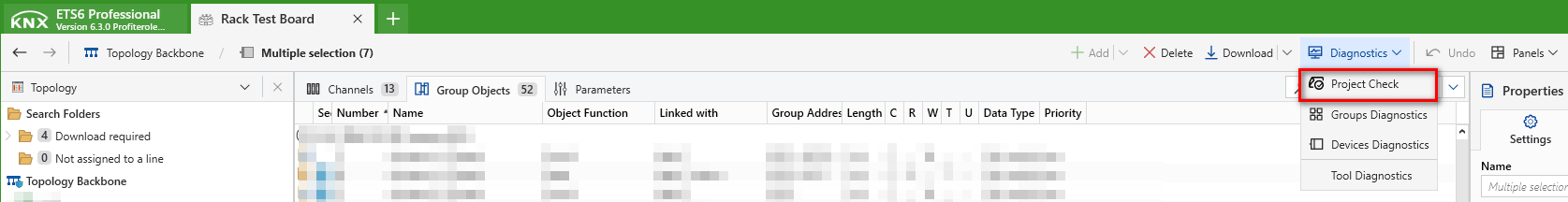

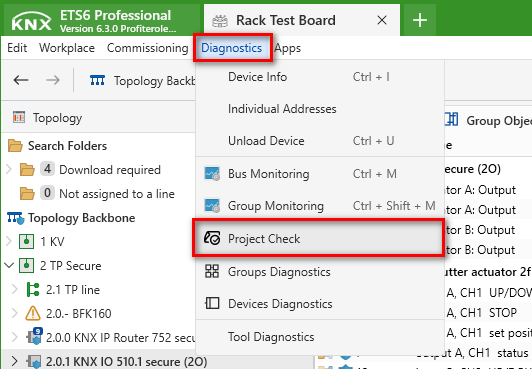

La vérification du projet peut être invoquée via les 3 points verticaux de la barre d'outils.
Il y a 5 niveaux différents qui sont vérifiés dans un projet.
- Vérification de produit
- Vérification d’adresse de groupe
- Vérification de topologie
- Informations sur le participant
- Vérifie les projets importés à partir des versions antérieures de ETS

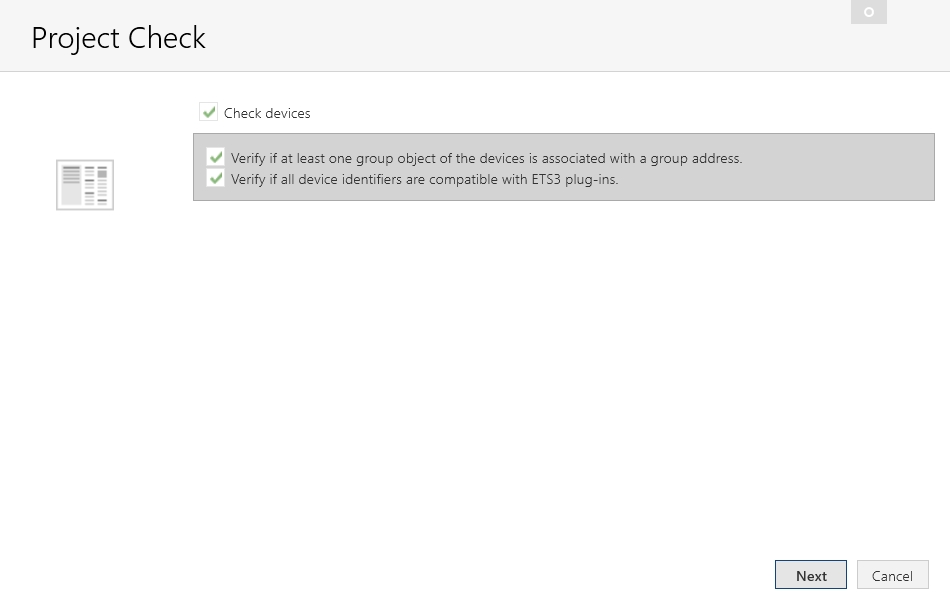

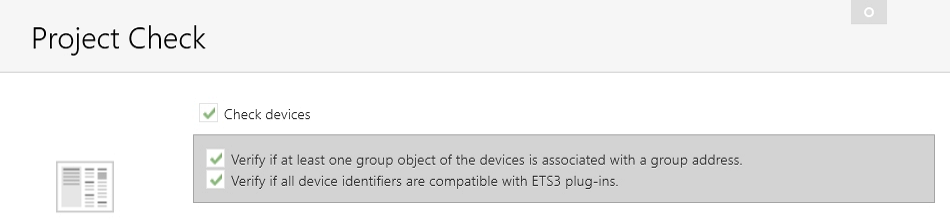

Vérification de participant
Qu'est ce qui est vérifié dans les participants ?
- Si au moins un objet de groupe des participants est associé à une adresse de groupe
- Si tous les identifiants de l'appareil sont compatibles avec les plug-ins ETS3

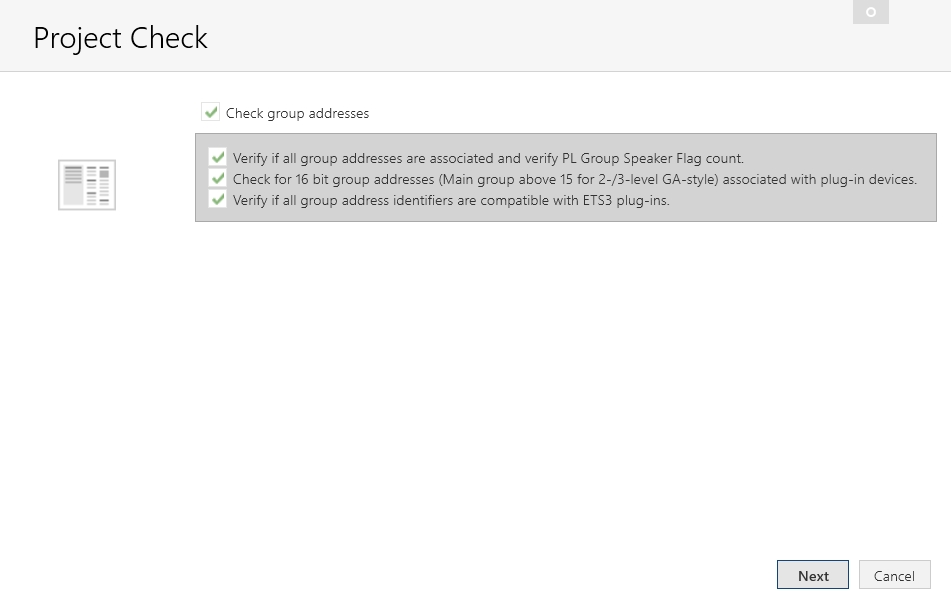

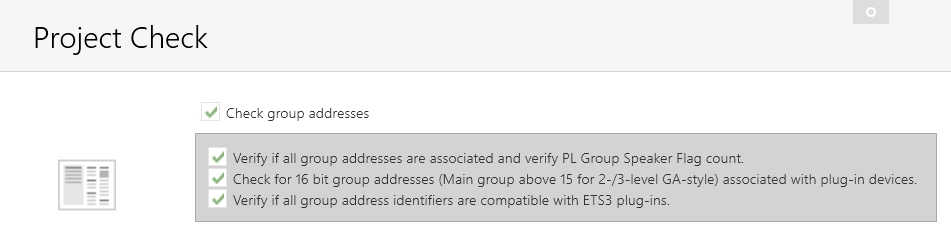

Vérification d’adresse de groupe
Qu'est ce qui est vérifié dans les adresses de groupe ?
- Si toutes les adresses de groupe sont utilisées (liées avec au moins un objet de groupe)
- Si les adresses de groupe étendues sont liées aux périphériques à plug-in
- Si tous les identifiants d'adresse de groupe sont compatibles avec les plug-ins ETS3

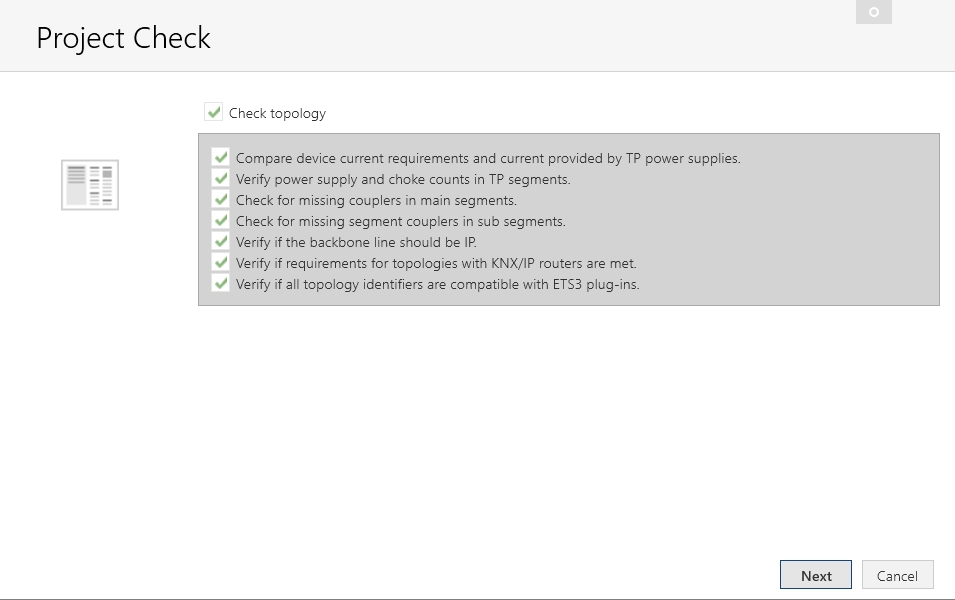

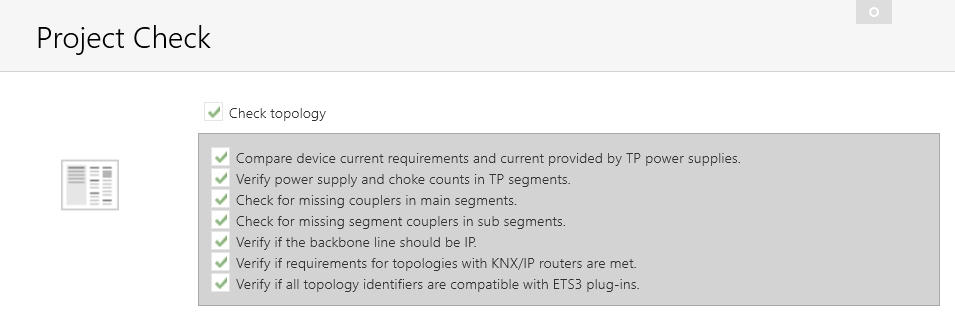

Vérification de topologie
Qu'est ce qui est vérifié pour la topologie ?
- Compare le besoin actuel en courant du participant et le courant fourni par les alimentations TP
- Si la propriété de consommation d'énergie du participant est disponible sur les appareils, elle est utilisée; sinon, une moyenne de 10mA est utilisée
- Si la propriété actuelle de l'appareil est disponible sur les alimentations, elle est utilisée; sinon, une moyenne de 320mA est utilisée
- L'alimentation et les selfs sont comptabilisés dans les segments TP
- S'il y a des coupleurs manquants dans les segments principaux
- S'il y a des coupleurs de segment manquants dans les sous-segments
- Si la colonne vertébrale doit être IP
- Si les exigences pour les topologies avec les routeurs KNX/IP sont satisfaites
- Si tous les identifiants de topologie sont compatibles avec les plug-ins ETS3

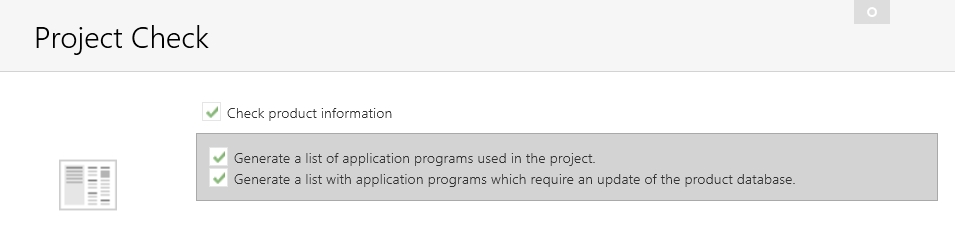

Vérification des informations produit
Dans certains cas, une mise à jour d'une entrée de produit KNX est disponible, contenant des améliorations ou des corrections de bugs pour la même version du produit. Avec l'aide de cette vérification, une liste qui montre tous ces participants peut être imprimée. La liste contient également les 'empreintes digitales' des participants (ceux-ci peuvent être utilisés par les fabricants pour distinguer entre plusieurs variantes d'un appareil, même lorsque la version est la même).

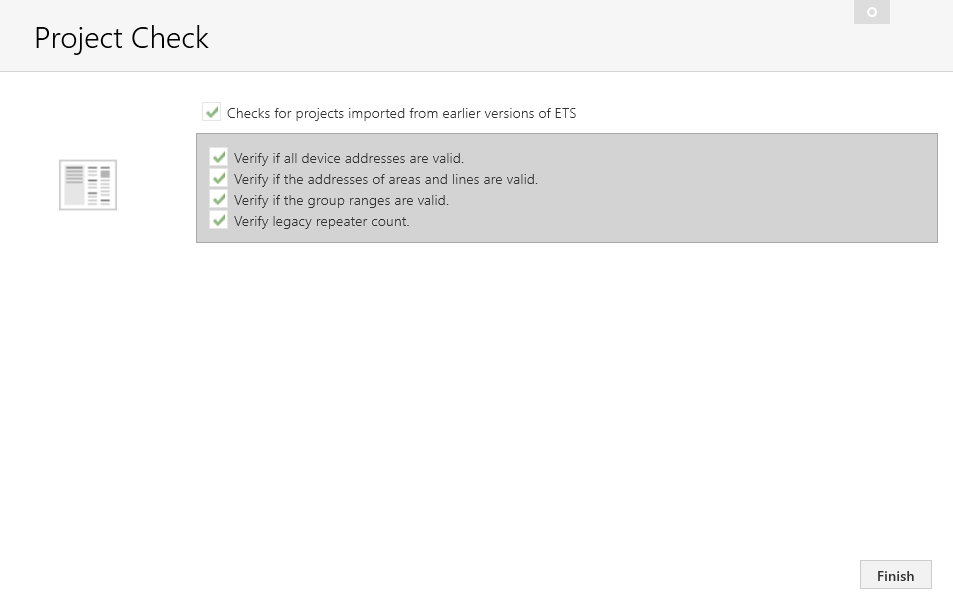

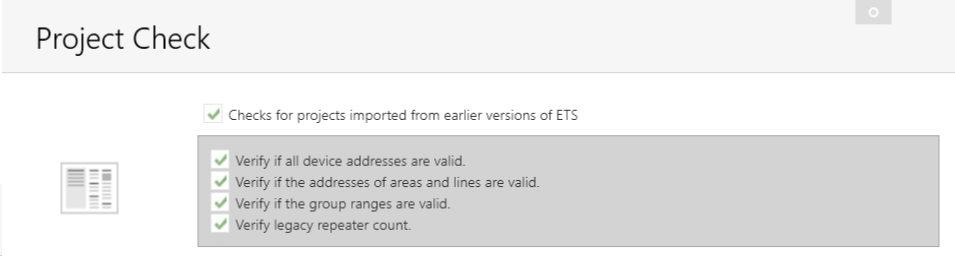

Vérifie les projets importés à partir des versions antérieures de ETS
Qu'est ce qui est vérifié pour les projets importés de versions antérieures d'ETS?
- Si toutes les adresses de l'appareil sont valides
- Si les adresses des zones et des lignes sont valides
- Si les plages de groupe sont valides
- Nombre de répéteurs hérités
Le résultat est affiché dans la même fenêtre et peut être sauvegardé, copié vers le presse papier et imprimé.
Toutes les vérifications peuvent être désactivées globalement, et les étapes individuelles des vérifications peuvent être désactivées dans l'onglet respectif.
