Diagnostic des participants (détaillé)

Cet assistant vérifie que tous les étapes de téléchargement ont été correctement effectuées. Il est possible d’effectuer cette vérification pour tous les appareils dans le projet, pour un participant spécifique ou pour tous les appareils liés à une adresse de groupe spécifique. La fonctionnalité est similaire à l'étape"Vérifier les participants" de l'assistant de diagnostic des groupes, mais elle s'applique à tous les participants du projet, et pas seulement aux participants connectés à une adresse de groupe spécifique.

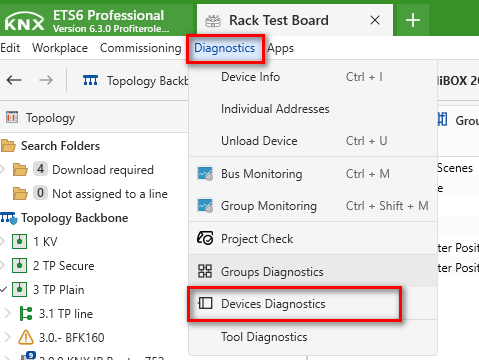

L'onglet "Diagnostics de participants" peut être appelé via la barre de menu du projet"Diagnostics" > Participants Diagnostics. Les sections suivantes décrivent les deux étapes:

Vérification de base

Les contrôles suivants sont effectués :

• Tous les indicateurs de programmation sont-ils définis dans le projet ? Le drapeau Cfg ne sera considéré que sur les médias PL/RF.
• Est-ce que l'appareil peut être atteint via le bus (ping) ?
• Le programme d’application est-il chargé et en cours d’exécution ? La condition préalable est que le programme d'application dans l'installation soit le même que dans le projet, sinon ce test échoue et génère une erreur dans la liste.

Une barre de progression montre combien de périphériques ont été vérifiés jusqu'à présent (x sur y). La vérification peut être annulée à tout moment.

Seules les erreurs sont affichées dans la liste.

Si aucun participant sur une ligne ne peut être atteint, un avis non modal apparaîtra après le troisième participant (tandis que l'assistant continue ses vérifications sur les autres participants). L'avis suggère de vérifier les causes les plus courantes du problème (problèmes de topologie, mauvaise adresse locale, alimentation manquante, rupture du bus) et propose de sauter cette ligne et de continuer avec la suivante.

L'utilisateur peut continuer avec les 'Vérifications étendues' ou quitter l'assistant ici.

Vérifications étendues

Pour tous les participants du projet/sélection qui ont passé les "Vérifications de base", les vérifications suivantes sont effectuées (pour les participants qui n'ont pas réussi la vérification, le résultat de la vérification précédente est listé à nouveau dans cet onglet):

• Lit les tables de liens des participants dans l'installation et les compare avec les assignations d'adresses du groupe projeté.
  • Les tables d'adresses doivent être identiques.
  • Table d'association:
    • Les associations d'envoi doivent être identiques.
    • Les associations réceptrices doivent être identiques, sauf pour leur ordre relatif.
  • Table d'objet de groupe:
    • Pour les objets de groupe, la comparaison est réussie dans les cas suivants :
      • Tous les drapeaux et la longueur de l'objet sont égaux.
      • Vérification supplémentaire 1 : Aucune adresse de groupe n'est assignée à l'objet de groupe ou le drapeau de communication n'est pas défini. Les données de l'appareil et des données du projet sont-elles identiques ?
      • > Dans ce cas, les drapeaux restants et la taille de l'objet sont ignorés.
      • Vérification supplémentaire 2 : Aucune adresse de groupe n'est assignée à l'objet de groupe et le drapeau de communication est défini dans le projet. Les données du participant ne correspondent pas aux données du projet.
      • > Dans ce cas, la comparaison est OK. ETS l'a forcé explicitement !

Une barre de progression montre combien de périphériques ont déjà été vérifiés (x sur y). La vérification peut être annulée à tout moment.

Seules les erreurs sont affichées dans la liste.
