Cet article traite des thèmes suivants :
- Que peut-on diviser ?
- Où et comment diviser ?
- Résultats de la division
- Contraintes
- Réinitialisation de la division
- KNX Secure et projets divisés
Que peut-on diviser ?
Les éléments de projet suivants peuvent être divisés en projets ETS :
- Topologie : une région/ligne individuelle.
- Bâtiment : un bâtiment/une partie de bâtiment.
- Échange : échange individuel.
Où et comment diviser ?
Il est possible de créer plusieurs projets divisés indépendants à partir d'un projet 'principal'. Un projet divisé ne peut pas être à nouveau divisé, autrement dit, seul un projet principal peut être divisé.
Les divisions supplémentaires (du même projet principal) ne peuvent être créées qu'à partir d'éléments qui n'ont pas encore été divisés. Exemple : une division au niveau de la zone n'est pas possible si une ligne dans cette zone a déjà été divisée.

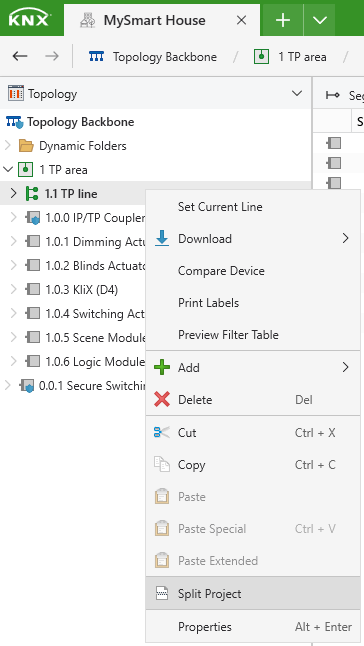

Un projet peut être divisé de la manière suivante :
- Sélectionnez un élément qu'il est possible de diviser.
- Sélectionnez 'Split Project' (Diviser le projet) dans le menu contextuel. Le projet principal se ferme pendant la création de la division.
Pour un projet divisé : cette icône n'est pas affichée.
Le mot de passe du projet principal (obligatoire si au moins un appareil sécurisé est ajouté au projet) est appliqué au projet divisé.
Résultats de la division

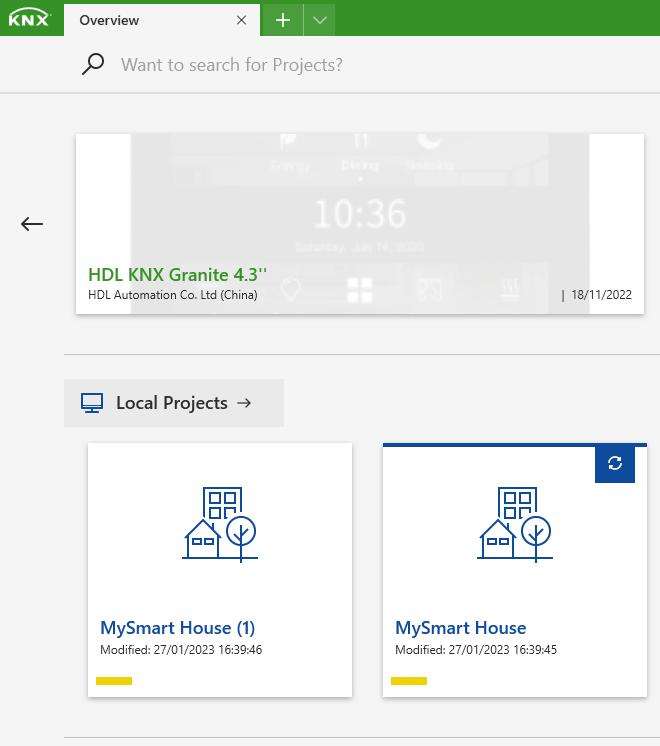

Une fois qu'un projet a été divisé, un nouveau projet est créé en plus du projet principal. Ce nouveau projet est appelé 'projet divisé' ; son nom est constitué du nom du projet principal suivi d'un nombre consécutif mis entre parenthèses. Dans cet exemple, le projet 'MySmart House' a été divisé, c'est-à-dire que les deux projets séparés sont indiqués comme MySmart House' et 'MySmart House (1)'.

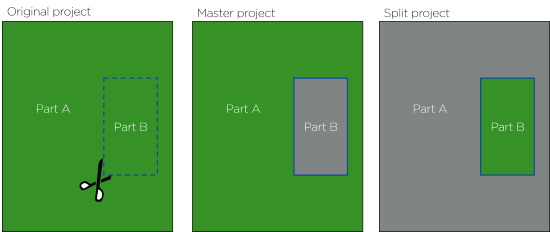

Un projet divisé contient tous les éléments du projet principal ; cela signifie que la 'partie' divisée peut être modifiée et que le reste est inclus en tant qu'information en lecture seule (voir également illustration ci-dessous).

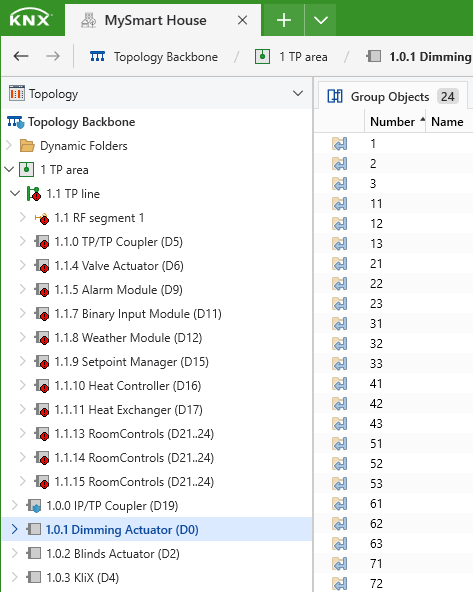

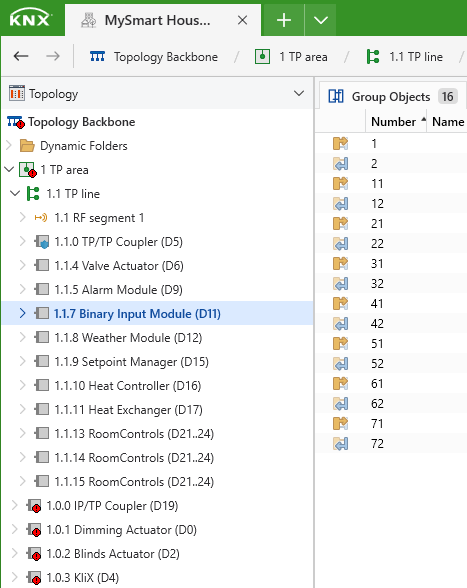

Un projet séparé contient tous les éléments du projet maître,p. ex. la 'partie' séparée peut être modifiée, le reste est inclus sous forme d'informations en lecture seule, voir l'illustration en dessous (et les captures d'écran).
Vert : des modifications sont possibles
Gris : modification impossible
Les éléments du projet maître et du projet fractionné, qui ne peuvent pas être modifiés, sont indiqués avec l'
icône. Exemple : il n'est pas possible d'effectuer une division au niveau de la région si une ligne de cette région a déjà été divisée.
| Division de bâtiment | Division de topologie |
Contraintes
Noms vs identifiants : les bâtiments et les échanges possèdent un nom, mais pas d'identifiant unique supplémentaire tel que l'adresse individuelle pour un appareil. Pour les éléments qui ne possèdent pas de tels identifiants uniques : tels que des pièces de même nom situées sur le même niveau (même étage, par exemple), la division n'est pas autorisée. ETS affiche un avertissement jusqu'à ce que les noms soient uniques.

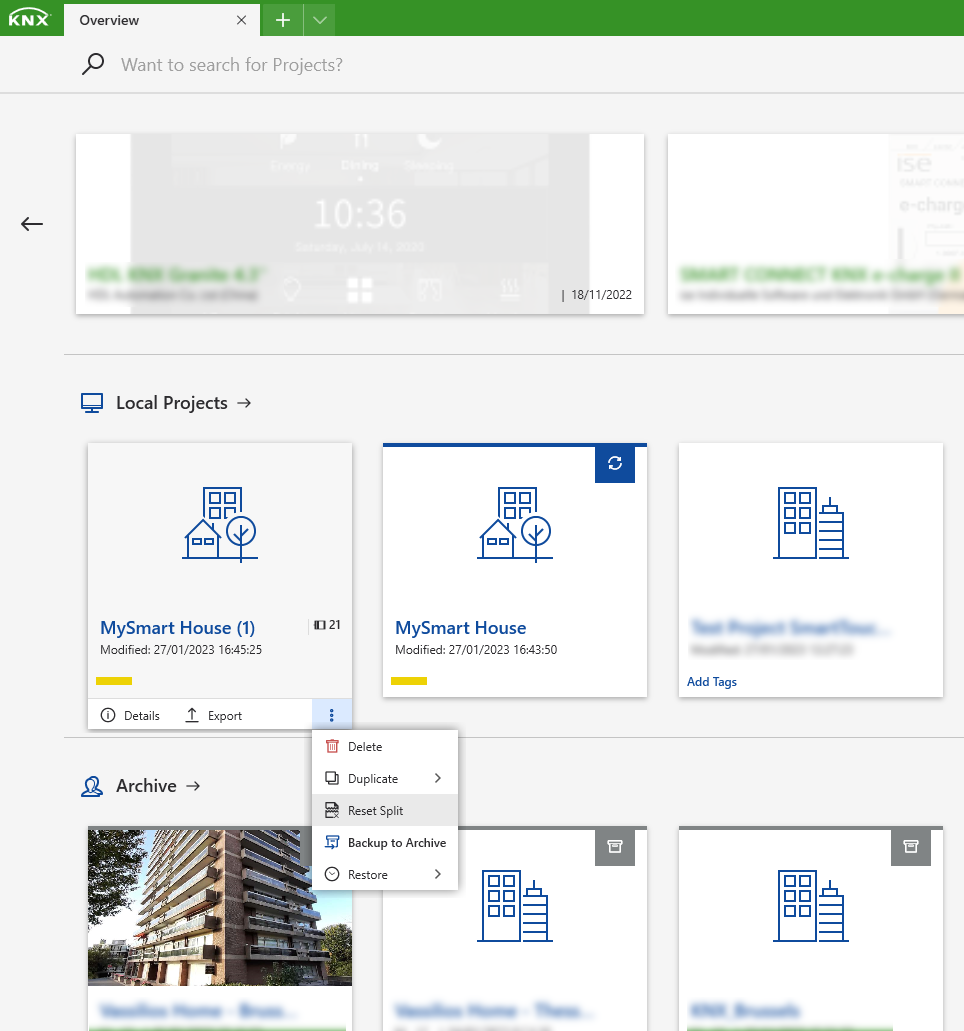

Réinitialisation de la division
Ce menu contextuel est actif pour tout projet, c'est-à-dire tout projet qui n'a pas été divisé, tout projet maître ou tout projet fractionné. Cet élément de menu contextuel est actif de façon permanente car l'information si le projet a été divisé est stockée dans le projet lui-même. Après la réinitialisation, toutes les informations relatives à la division sont effacées. Il est toujours possible de fusionner de tels projets après la réinitialisation, mais cela risque toutefois de nécessiter de nombreuses opérations manuelles.
KNX Secure dans les projets divisés
La division de projet influe également sur les éléments relatifs à la sécurité d'un projet ETS. Cela signifie que les appareils sécurisés KNXnet/IP seront ajoutés en tant qu'appareils simples (non sécurisés) à un projet divisé, quelles que soient les règles de sécurité appliquées sur la ligne réseau KNX (du projet principal).
