Afin de configurer la connexion entre un ordinateur et une installation KNX (par ex. pour télécharger l'adresse et/ou le programme d'application individuels depuis le PC de mise en service vers l'installation KNX ou pour utiliser un logiciel de visualisation), il est indispensable que les paramètres de l'interface bus aient été réglés correctement.
Pour accéder au gestionnaire de connexions, vous pouvez cliquer sur le menu déroulant de la barre d'outils principale.

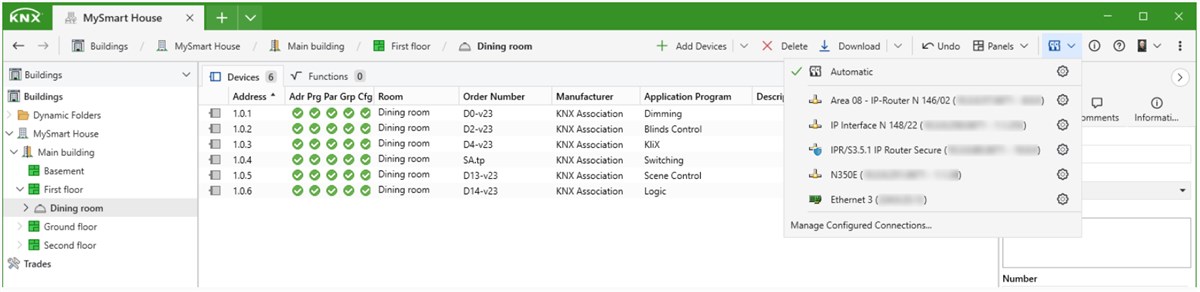

Le lancement du gestionnaire de connexion montre :
- En haut : Automatique (qui est l'option par défaut) ; si vous incluez l'interface(s) dans votre projet, ce sera dans la plupart des cas la seule option dont vous avez besoin.
- Au milieu: Les interfaces actuellement découvertes (USB, Les interfaces IP-routing et IP-tunneling sont reconnues et affichées automatiquement par ETS, elles n'ont pas besoin d'être créées. Une interface qui n'est pas reconnue ne peut pas être utilisée par l'ETS, même si elle est créée manuellement). Cette sélection n'est valide que pendant la session de projet en cours, car elle est destinée principalement à changer rapidement de connexion, p. ex. à des fins de diagnostic.
- En bas : la possibilité de gérer les interfaces configurées ; ceci n'est nécessaire que lorsque vous accédez à l'installation à distance (p. ex., avec une adresse IP différente de celle configurée dans le projet), ou lorsque vous utilisez les interfaces Eiblib/IP.
L'option de connexion actuellement sélectionnée est cochée avec une coche verte devant l'option.
Un point rouge (
) juste après l'icône ci-dessus indique que l'interface est en mode programmation (rafraîchit toutes les ~3 secondes).
Pour configurer les options respectives, cliquez sur l'icône roue dentée à côté de chaque option. Pour plus d'informations sur la configuration des interfaces, voir Gestionnaire de connexions (Détaillé).

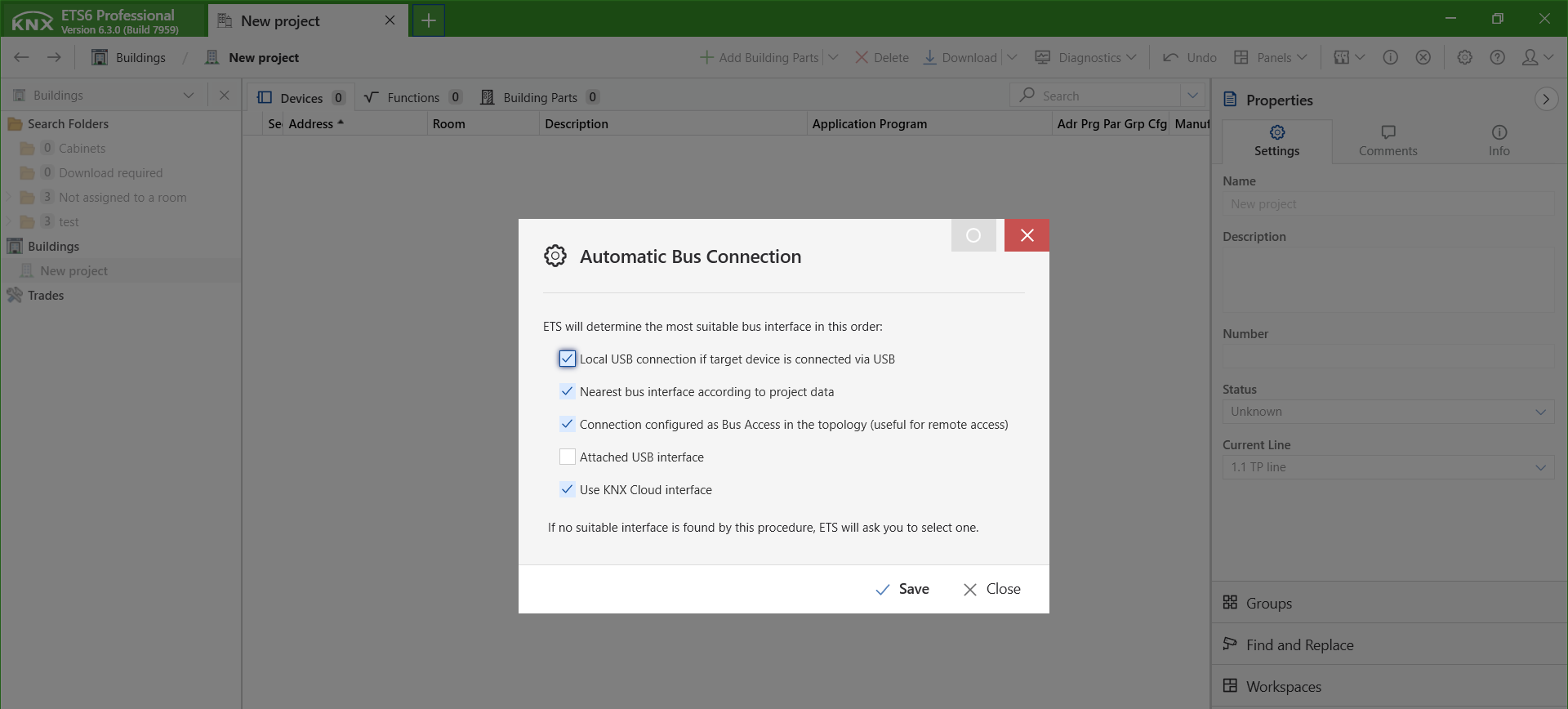

Connexion automatique de bus
L'option 'Automatique' signifie que ETS déterminera l'interface de bus la plus appropriée pour se connecter à l'installation, selon plusieurs facteurs. Les options suivantes apparaissent dans la configuration 'Automatique' dans l'ordre où ETS va les utiliser (premier en haut) :
Connexion IP directe si prise en charge par le périphérique cible
Si cette option est activée, des connexions IP directes vers des participants IP seront établies afin d'exécuter des opérations en ligne (p. px. un téléchargement direct via IP). À cette fin, un dispositif appelé 'découverte' de participant est effectué au début où les propriétés élémentaires du participant (numéro de série, KNX Secure statut, etc.) sont demandées en ligne.
Conditions
- Le périphérique est trouvé via IP, c.-à-d. ETS et participant IP communiquent avec la même adresse Multicast.
- Le numéro de série KNX du participant trouvé correspond au participant du projet (si le numéro de série KNX du participant est disponible dans le projet)
Dans ce mode...
- ... les enregistrements télégrammes ne sont pas possibles.
- ... l'adresse locale de la connexion correspond à celle du participant à charger.
Sécurité
- Les participants sans KNX Secure (c'est-à-dire aussi les participants KNX Secure avec KNX Secure désactivés sur le participant) sont chargés en clair via IP.
- Les périphériques avec KNX Secure activés sont chargés de manière sécurisée via IP.
- KNX Secure activé trouvé en ligne sur le participant (commentaires de la découverte) - Utilisation des mots de passe de sécurité associés (si disponible) du projet ETS pour ce participant, sinon aucun téléchargement.
- KNX Secure activé sur le périphérique trouvé dans le projet (statut sur l'appareil) - Utilisation des mots de passe de sécurité associés (doit être disponible) du projet ETS pour ce participant.
Connexion USB locale si le périphérique cible est connecté via USB
Si cette option est activée et que le numéro de série KNX du participant cible correspond au numéro de série KNX de l'interface USB, alors la connexion USB locale sera utilisée.
Déterminer automatiquement la meilleure connexion de bus
Si cette option est activée, ETS vérifie une interface de bus dans le segment relié à la topologie et utilise celle qui est la plus proche dans la topologie (sous-segment → segment principal → segment principal → segment principal de la ligne principale → segment principal de la ligne réseau).
Condition
- Interfaces avec au moins le paramètre d'adresse et un numéro de série KNX connu.
Connexion configurée en tant qu'accès bus dans la topologie
Si cette option est activée, ETS tente d'utiliser une interface de bus qui a été définie comme une connexion du projet dans la topologie. Cette fonctionnalité est principalement destinée à l'accès à distance à l'installation.
Préférer l'interface USB
Si cette option est activée, et s'il y a une interface KNX/USB connectée à l'ordinateur, alors elle sera utilisée.
