Définitions des paramètres
La structure d'un paramètre de périphérique dans l'outil Fabricant est la suivante :
ParameterRefRef → ParameterRef → Paramètre
| Paramètre | est le paramètre réel car il est stocké en mémoire. Il peut avoir plus d'un ParameterRef associé, indépendamment de la version cible |
| ParameterRef |
se réfère directement au paramètre, il offre la possibilité de remplacer les valeurs et les propriétés. P. ex. Un paramètre lié à un télérupteur particulier peut avoir besoin de valeurs par défaut différentes lors du changement d'état ou de la variation |
| ParameterRefRef | se réfère directement à ParameterRef et est la ressource qui sera utilisée pour visualiser le 'Paramètre' dans la boîte de dialogue des paramètres ETS. ParameterRefRef est automatiquement créé lorsque son ParameterRef associé est ajouté à la structure dynamique du programme d'application. |
Definitions de ComObject
La structure d'un objet de groupe dans l'outil Fabricant est la suivante :
ComObjectRefRef → ComObjectRef → ComObject
Remarque: Dans l'outil Fabricant, le terme Objet de Communication est utilisé pour les objets Groupe.
| ComObject | est l'objet de communication tel qu'il se trouve à l'intérieur du participant. Il peut avoir plus d'un ComObjectRef associé, quelle que soit la version cible. |
| ComObjectRef |
se réfère directement à ComObject, il offre la possibilité de remplacer les propriétés P. ex. un objet de communication particulier pourrait avoir besoin, en fonction de la situation, de différents types de point de données |
| ComObjectRefRef | se réfère directement à ComObjectRef et est la ressource qui sera utilisée pour visualiser le ComObject dans la boîte de dialogue de détail du périphérique ETS. Il est automatiquement créé lorsque son ComObjectRef associé est ajouté à la structure dynamique du programme d'application. |
Exemple de structure de paramètre et objet de groupe

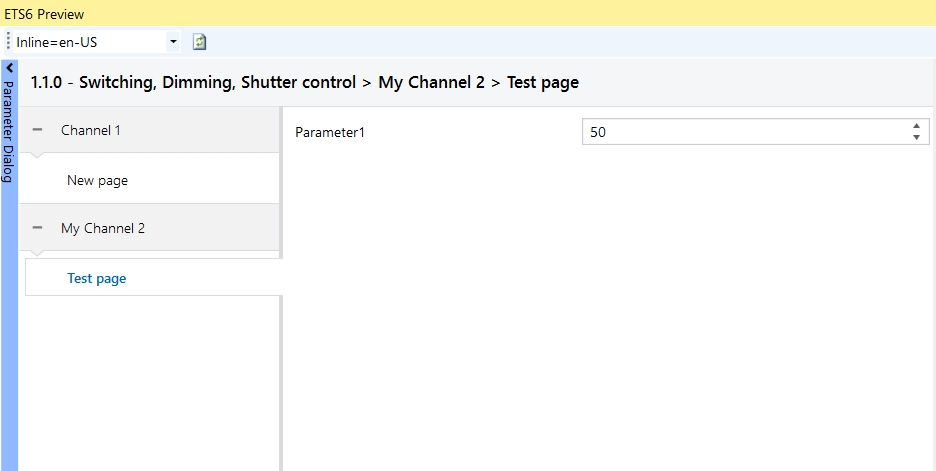

L'exemple suivant vous montre comment créer un paramètre et un objet de groupe dans ETS. Il devrait être possible d'incrémenter la valeur de ce paramètre en utilisant les flèches dans le champ de texte, ou simplement en changeant la valeur dans le champ texte. La valeur par défaut de ce paramètre doit être définie à 50d.

Plus d'informations peuvent être trouvées sur Définir les types de paramètres et Définir des objets de communication.
